Naslov: Tristopenjski polnilnik svinčevih kislinskih gel akumulatorjev

Kategorija projekta: Napajalniki-polnilniki
Težavnost: 3
Tehnologija: 2
Potrebno predznanje: 4 (glej komentar pod Variante avtorja)

Predviden čas za izdelavo: -
Predvidena orodja in oprema: Oprema za izdelavo TIV (fotopostopek, jedkanje, vrtanje), spajkalnik
Kosovnica: Napotki za izbiro kritičnih elementov v priloženem sestavku (Polnilnik_Pb_gel.pdf)
Shema: V priloženem sestavku (Polnilnik_Pb_gel.pdf)

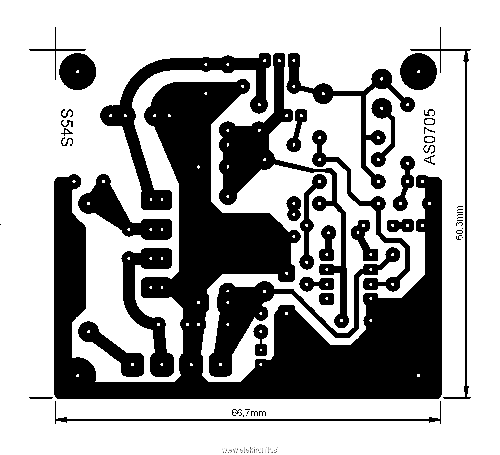

Tiskano vezje: Priloga Polnilnik_aku_Pb_TIV.gif
Montažna shema: V priloženem sestavku (Polnilnik_Pb_gel.pdf)
Izgled in mehanske zahteve: -

Kratek povzetek projekta: Pred časom sem imel priložnost dobiti nekaj kosov sicer rabljenih a odlično ohranjenih UPS svinčevih Pb akumulatorjev različnih kapacitet (50Ah, 90Ah 150Ah). Enega sem takoj namenila za rezervno napajanje računalniške in radijske opreme prehoda iz Radioamaterskega repetitorja v govorno Internetno amatersko omrežje (Echolink prehod s55vto), ostale pa sem začasno vskladiščil. Ker svinčev akumulator brez ustreznega vzdrževanja relativno hitro propade, sem se odločil za domačo izdelavo enostavnega tristopenjskega polnilnika.

Opis projekta: Opisani polnilnik je prvenstveno namenjen polnjenju "hermetično zaprtih" svinčevo - kislinskih akumulatorjev (SLA = Sealed Lead Acid battery), ob ustrezni nastavitvi pa je uporaben tudi za polnjenje njihovih večjih bratov (VRLA = Valve Regulated Lead Acid). Vezje je relativno enostavno, ne vsebuje mikrokontrolerjev ali drugih digitalnih vezij. Osnovni načrt polnilnika je vzet iz data-sheeta Nationalovega 3A linearnega regulatorja LM150 - glej poglavje "Viri" v dokumentu Polnilnik_Pb_gel.pdf. Načrt sem opremil z nekaj malega nujnimi dodatki, da tvori zaključeno celoto ter vse skupaj zložil na tiskano vezje. V opisani izvedbi je uporabljena tudi nekoliko šibkejša različica linearnega trinožnega regulatorja in sicer LM317.

Značilnosti in posebnosti pri izdelavi: Najmanjša kapaciteta akumulatorja, ki ga je možno polniti, je omejena z začetnim polnilnim tokom. Pri opisanem polnilniku ta znaša nekaj malega čez 2A (upoštevati navodila proizvajalca akumulatorja).

Variante avtorja:

P O Z O R ! Gradnja opisanega vezja polnilnika je relativno enostavna, a sem ga vseeno uvrstil v četrto kategorijo glede potrebnega predznanja. Polnjenje akumulatorjev je zahteven in nevaren proces. Če ne vemo, kaj počnemo, se hitro lahko konča z uničenim akumulatorjem, aksplozijo ali požarom. Predpostavlja se, da ima potencialni graditelj vse potrebno predznanje na področju s predpisi skladne izvedbe električnih inštalacij ter uporabe svinčevo - kislinskih akumulatorjev.

P O Z O R ! Gradnja in uporaba opisanega polnilnika izključno na lasno odgovornost. Avtor ne prevzema nikakršne odgovornosti za morebitne neželene posledice.

Trenutno imam doma izdelana in v uporabi dva taka polnilnika. Eden "vzdržuje" 50Ah drugi pa 150Ah 12V hermetično zaprti gel UPS akumulator.

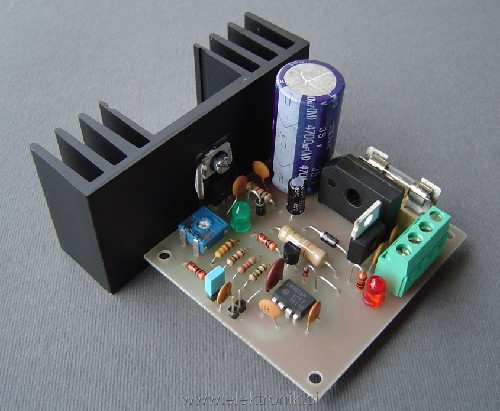

Fotografije in drugo gradivo: Polnilnik_aku_Pb_fotka.jpg
