 Objavljeno: Čet Avg 16, 2007 7:26 am Naslov sporočila: tuch screen in mikroprocesor |
 |
|
Najprej vsem skupaj lep pozdrav.
Dobil sem idejo, da bi povezal tuch screen z mikropocesorjem.
Če ima kdo kakršnokoli izkušnjo ali informacijo o tem bi prosil za pomoč.
Že vnaprej hvala.
|
|
| Nazaj na vrh |
|
 |
Roadracer
Član
Pridružen-a: Ned 16 Okt 2005 18:41
Prispevkov: 482
Aktiv.: 2.03
Kraj: LJ/Litija
|
| Objavljeno: Čet Avg 16, 2007 8:25 am Naslov sporočila: |
|
|
Si kaj razmišljal kateri LCD bi vzel? Ali je projekt še v idejni fazi?
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.71
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Čet Avg 16, 2007 10:31 am Naslov sporočila: |
|
|
Malo poglej na google: touch screen display connection
Pazi: Pravilno se piše touch ne tuch!
Jur
|
|
| Nazaj na vrh |
|
|
aleš
Član
Pridružen-a: Ned 08 Okt 2006 22:12
Prispevkov: 16
Aktiv.: 0.07
Kraj: Žalec
|
| Objavljeno: Čet Avg 16, 2007 9:52 pm Naslov sporočila: |
|
|
No stvar je v idejni fazi, mislil se, če ima že kdo kakšne lastne izkušnje s tem.
Sicer sem pa danes izvedel za enega dobavitelja touch screenov ( Jur hvala za slovnični popravek) iz Dunaju, takoj ko dobim več informacij se javim.
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70828.12
|
| Objavljeno: Pet Avg 17, 2007 12:30 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
tonko
Član
Pridružen-a: Sob 25 Jun 2005 13:45
Prispevkov: 541
Aktiv.: 2.28
Kraj: Črnomelj
|
| Objavljeno: Ned Avg 19, 2007 9:41 am Naslov sporočila: |
|
|
V reviji CircuitCellar 10/2006 imaš primer "Drive a Color STN Display" by Dejan Durdenic.
Drive a Color STN Display
Why add push buttons to an application when you can easily design in a touchscreen?
Check out Dejan’s QVGA eight-color LCD controller.The C8051F120-based system features touchscreen support.
Download: Durdenic-195.zip
|
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.62
Kraj: Trzic
|
| Objavljeno: Ned Avg 19, 2007 1:17 pm Naslov sporočila: |
|
|
Kako pa delujejo tile uporovni touch-screeni? Na internetu je vse tako zelo površno opisano...
Fora je v dveh plasteh, ki sta ločeni z distančniki. Ena plast ima enakomerno specifično upornost, druga pa je kar najbolj prevodna. 4 žice se priključijo na stranice uporovne plasti. Ok, do tu razumem. Kako pa poteka zaznavanje dotika? Je sprednja prevodna stranica tudi kam povezana?
_________________
Lp,
Matevž |
|
| Nazaj na vrh |
|
|
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Ned Avg 19, 2007 2:54 pm Naslov sporočila: |
|
|
| MarE69 je napisal/a: |
Jaz sem pred dvema tednoma spravil v življenje en TI-jev TSC2005 V bistvu gre za dva ADC, ki merita upornosti stika med dvema ITO plastema uporvnega touch screena. Ker samega štriržičnega touch senzorja nisem imel pri roki, sem dal gor kar dva potenciometra, ki sem jima drsnika vezal na tipko. S položajem obeh potenciometrov sem tako simuliral koordinate, s tipko pa pritisk peresa. Stvar deluje odlično in predvsem zelo hitro. Zazna pritisk in generira interrupt. Poraba ima eno prgišče mikroamperov, cena pa tudi zelo privlačna. Vse sem dal kar na keilovo MCB2130 plato, program pa po serijski povezavi pošilja status vseh internih registrov v tekstovnem načinu. Programa ni veliko. Ker gre za večji projekt, kode ne morem objaviti, lahko pa pripravim en demo projektič za "Keil-a", kjer zadeva dela to kar sem napisal.
Aja, ohišje je pa žal BGA.  |
Preberi še enkrat tale post.
Uporovna plast deluje kot potenciometer in ko pritisneš skupaj prevodno in uporovno plast dobiš v horizontalni in vertikalni smeri po en "potenciometer".
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
dragoon
Član
Pridružen-a: Čet 03 Maj 2007 21:51
Prispevkov: 452
Aktiv.: 2.05
Kraj: Trojane
|
| Objavljeno: Ned Avg 19, 2007 2:56 pm Naslov sporočila: |
|
|
jaz si predstavljam takole: Po dve (x,y) žici so priklopljene na uporovno plast, po dve (x,y) pa na prevodno plast. Ob dotiku najprej zmeriš upornost med x uporovno ploščo in x prevodno ploščo tako dobiš x koordinato. Za y pa pač zmeriš upornost med y žicama.
_________________
LP, Mitja |
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.62
Kraj: Trzic
|
| Objavljeno: Ned Avg 19, 2007 3:22 pm Naslov sporočila: |
|
|
| DrRogla je napisal/a: |
| MarE69 je napisal/a: |
Jaz sem pred dvema tednoma spravil v življenje en TI-jev TSC2005 V bistvu gre za dva ADC, ki merita upornosti stika med dvema ITO plastema uporvnega touch screena. Ker samega štriržičnega touch senzorja nisem imel pri roki, sem dal gor kar dva potenciometra, ki sem jima drsnika vezal na tipko. S položajem obeh potenciometrov sem tako simuliral koordinate, s tipko pa pritisk peresa. Stvar deluje odlično in predvsem zelo hitro. Zazna pritisk in generira interrupt. Poraba ima eno prgišče mikroamperov, cena pa tudi zelo privlačna. Vse sem dal kar na keilovo MCB2130 plato, program pa po serijski povezavi pošilja status vseh internih registrov v tekstovnem načinu. Programa ni veliko. Ker gre za večji projekt, kode ne morem objaviti, lahko pa pripravim en demo projektič za "Keil-a", kjer zadeva dela to kar sem napisal.
Aja, ohišje je pa žal BGA. |
Preberi še enkrat tale post.
Uporovna plast deluje kot potenciometer in ko pritisneš skupaj prevodno in uporovno plast dobiš v horizontalni in vertikalni smeri po en "potenciometer". |
Ja in? Potenciometer ima tri kontakte. Če imaš dva potenciometra in zvežeš sredinska odcepa skupaj, dobiš najmanj 5 kontaktov. Pri teh touch-screenih pa so samo 4? V tem postu piše, kam je povezana prevodna plast?
Jaz si predstavljam tako: imamo 5 kontaktov (4 so speljani na 4 stranice uporovne (spodnje) plasti ter eden na zgornjo prevodno plast). Ko pritisneš s prstom, narediš stik med obema plastema in na zgornji plasti dobiš napetostni potencial, ki ustreza točki dotika. Če najprej v x smeri priključiš napetost, lahko precej natančno odčitaš x položaj prsta, nato odklopiš napetost na x sponkah ter isto ponoviš v y-smeri. Je to to?
_________________
Lp,
Matevž |
|
| Nazaj na vrh |
|
|
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Ned Avg 19, 2007 3:25 pm Naslov sporočila: |
|
|
Ja tako sem si jaz to predstavljal.
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
DrRogla
Član
Pridružen-a: Tor 18 Jan 2005 18:00
Prispevkov: 336
Aktiv.: 1.42
Kraj: Hrastnik, Maribor
|
| Objavljeno: Ned Avg 19, 2007 3:39 pm Naslov sporočila: |
|
|
No pa saj vse piše v datasheetu od TSC2005, sem pravkar pogledal malo.
PDF

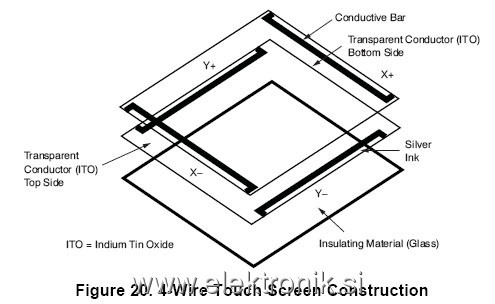

Konkretno na 11. strani je napisano kako deluje.
| Citiram: |
The 4-wire touch screen panel works by applying a voltage across the vertical or horizontal resistive network.
The A/D converter converts the voltage measured at the point where the panel is touched. A measurement of
the Y position of the pointing device is made by connecting the X+ input to a data converter chip, turning on the
Y+ and Y– drivers, and digitizing the voltage seen at the X+ input. The voltage measured is determined by the
voltage divider developed at the point of touch. For this measurement, the horizontal panel resistance in the X+
lead does not affect the conversion because of the high input impedance of the A/D converter. |
Torej, obe plasti sta uporovni, le da ima ena v x smeri priključke, druga pa v y
smeri. Napetost priključimo na x in izmerimo padec napetosti na x plasti preko y
plasti, nato obrnemo. Napetost priključimo na y in pomerimo z x.
Upornost plasti preko katere takrat merimo nima dosti vpliva, zaradi velike
vhodne impedance AD converterja.
| Opis: |
|
| Velikost datoteke: |
62.6 KB |
| Pogledana: |
7 krat |
|
_________________
LP, Božo |
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.62
Kraj: Trzic
|
| Objavljeno: Ned Avg 19, 2007 4:14 pm Naslov sporočila: |
|
|
Ok. Sprejmem
Sem potem zgleda narobe gledal opise delovanja. Sploh ne vem od kod meni to, da naj bi zgornja plast bila v celoti prevodna brez upornosti...
edit: gledal opis za 5-žično izvedbo...
