TECHNIC · Objavljeno: Sob Okt 06, 2007 4:04 pm Naslov sporočila: Usposabljanje PIC12F675

Pozdravljeni!

Pred kratkim sem se naučil programiranja mikrokotrolerjev. Prvi je bil 16F84A in z njim mi je uspelo nekaj preprostih programov (utripanje, semafor, potovanje 8 led, pa še vse to z dodanim stikalom, ki spremeni hitrost ali kaj drugega).

Potem pa sem kupil še PIC12F675, ker je fizično manjši. Takrat ko potrebuješ samo recimo en izhod in en vhod, ne boš zraven tlačil 18 pin mikrokontrolerja.

Do sedaj pa mi ni uspel še noben program na 12F675. Tukaj je en, ki sem ga sam napisal. Ne deluje, LED stalno gori. Povejte, če še kaj manjka:

Silvo · Objavljeno: Sob Okt 06, 2007 4:15 pm Naslov sporočila:

Kako je z reset pinom?
Splošno namenski registri (ram) se začne na lokaciji 0x20. Ti napoveduješ dva registra Count1 in count2 na 0x11 ter 0x12 - tam ni nič.
(priporočam branje datasheta - file register map)

TECHNIC · Objavljeno: Sob Okt 06, 2007 4:23 pm Naslov sporočila:

Sem spremenil lokacijo in še enkrat naredil HEX datoteko. Sedaj tudi ne javi napake (prej je napisalo invalid RAM location).

Pin MCLR (pin4) je direkt vezan na +5 V. Ali naj dodam še upor in kondenzator? Bom poskusil - javim.

EDIT: Deluje! Hvala Silvo!

Silvo · Objavljeno: Sob Okt 06, 2007 4:39 pm Naslov sporočila:

TECHNIC · Objavljeno: Sob Okt 06, 2007 4:42 pm Naslov sporočila:

Vem, samo nisem vedel kaj točno pomenijo. Šele potem, ko sem prebral datasheet mi je bilo jasno.

Če v vezje dodam upor in kondenzator na pin4, deluje bolje.

twom · Objavljeno: Sob Okt 06, 2007 10:26 pm Naslov sporočila:

12F675 ima po defoltu vklopljene komparatorje in AD, tako da so pini definirani kot analogni in ne digitalni.

v banki 1
clrf ANSEL ; A/D module OFF

v banki 0
movlw b'00000111'
movwf CMCON ; comparator off

Lp,
Peter

TECHNIC · Objavljeno: Ned Okt 07, 2007 10:15 am Naslov sporočila:

Pozdravljeni spet!

Sedaj ko hočem v vezje dodati stikalo, zopet no go.

Kaj manjka? Utripanje deluje, stikalo pa nima vpliva.

TECHNIC · Objavljeno: Ned Okt 07, 2007 11:35 am Naslov sporočila:

Hmm, kaj pa je sedaj to ... Confused

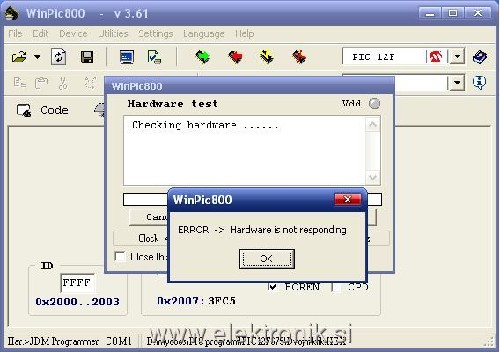

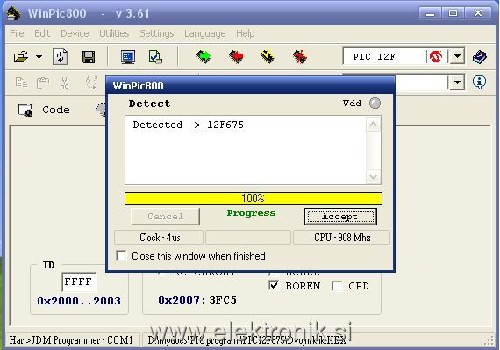

Ko imam v programatorju PICa 12F675, mi pokaže Hardware is not responding. Ko pa dam PICa ven, pa zopet deluje. Ko ga dam zopet noter ... no response ... Ampak ko dam detect device, pa zazna PIC12F675.

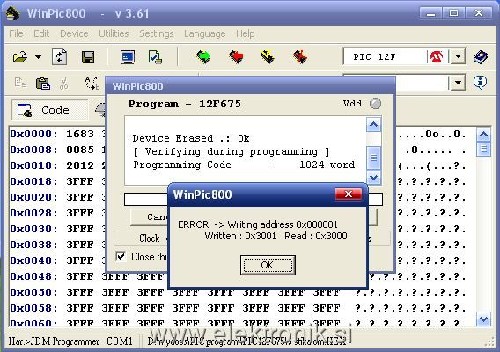

Programiranje tudi ne gre.

ko imam noter PICa 16F84A, deluje vredu. tudi programiranje.

Ja, PICa sem ponesreči premaknil eno mesto navzdol (za eno luknjico), tokrat pa na programatorju.
Ali sem skuril PICa? Sad

Silvo · Objavljeno: Ned Okt 07, 2007 12:42 pm Naslov sporočila:

Ne, vrjetno ga nisi skuril. Težava je vključen interni oscilator, pa morebiti še izključen MCLR, zaradi katerega takoj potem, ko pic dobi napajanje v njem steče program. To zmede marsikateri programator. O tem je bilo že govora na forumu. Uporabi iskanje.

TECHNIC · Objavljeno: Ned Okt 07, 2007 1:32 pm Naslov sporočila:

Sem malo pogledal po forumu, našel par primerov, da naj bi pobrisal mikrokontroler, vendar ne gre. Tudi če poskusim večkrat, lahko potem še vedno preberem vsebino (in točno tisto kar je bilo prej gor zapisano).

Baje so na internetu popravki, kateri lahko to odpravijo.

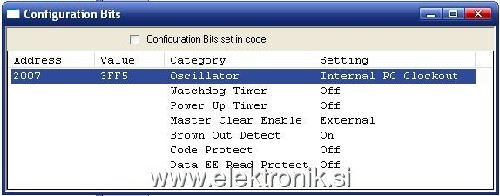

Torej mora biti v programu __CONFIG _MCLRE_ON ?

Našel sem pa tole:

Kateri MOSFET uporabit?

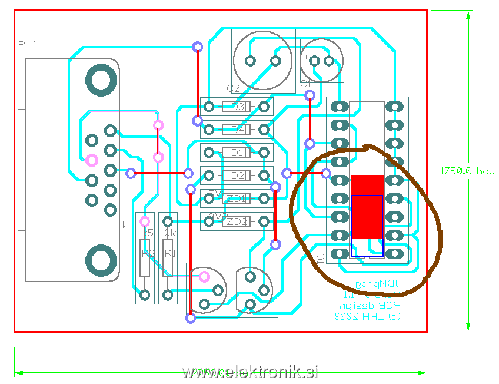

Pa še tiskanina:

http://users.tpg.com.au/btkelly/feng3_pcb.html

VolkD · Objavljeno: Ned Okt 07, 2007 2:49 pm Naslov sporočila:

Uporabi 2n7002. Stamp code na ohišju je 702. Je dokaj razširjen, tako da z dobavljivostjo ne bo problema.

matjay · Objavljeno: Ned Okt 07, 2007 7:54 pm Naslov sporočila:

S takim programatorjem sem se mučil pred časom. Problem je bilo napajanje in RS232 in je včasih delal , včasih ne.

LP
Matjay

TECHNIC · Objavljeno: Pon Okt 08, 2007 2:34 pm Naslov sporočila:

Bom vseeno poskusil. Stane me malo. Če dela original verzija JDM, potem je velika verjetnost, da bo tudi popravek ...

Imam še eno vprašanje:

Kako izvesti AD meritev?
Kaj je treba narediti, da vklopimo AD pretvornike?

Kaj je rezultat pri AD meritvi? Se te vrednost (1-255) zapiše v register?

Na internetu je veliko navodil za osnove programiranja PIC16F84 v assembelrju, za PIC12F675 pa ne toliko ...

Sokrat · Objavljeno: Pon Okt 08, 2007 3:20 pm Naslov sporočila:

Preberi datasheet (poglavje o A/D pretvorniku). Tam pise vse, kar te zanima, torej kako se vkljuci (oz. izkljuci v tvojem primeru) analogne vhode, kako nastavis parametre pretvorbe, kako pretvorbo zazenes in kje preberes rezultat.

mucek4 · Objavljeno: Tor Okt 09, 2007 6:31 am Naslov sporočila:

Meni dela takole:

BANK1, BANK0 sta makroja za prestavljanje bank (Jaz sem eden od lenob, ki se jim ne ljubi pisat bcf STATUS,RP0 vsakič)

Koda dela na 12F675 in 12F683 inicializira AD in naredi pretvorbo. Ker sta registra z izhodnim podatkom (10 bit) v različnih bankah jih jaz premaknem v dne lokalni spremenljivki. Dokler časa traja AD pretvorba ne delam nič ampak čakam (pooling). Upam da je razumljivo.
