[arksi]

[Silvo]

Glej bolje ne znam razložit - vse imaš datashetu. Najdeš ga na spletu. Ok ga dam še v prilogo. Sam sem sicer uporabil arduino plato a nisem programiral v adruino okolju ampak v assemblerju.

Evo misim da je ravno to tista koda termometra komentarjev ni dosti, ker je šlo za testiranje in je bilo napisano na hitro.

[arksi]

Hvala Silvo. Če bi razumel datasheet potem, verjemi, tega nebi spraševal. Enemu strojniku, ki se malo za hobi igračka z elektroniko, ni prav enostavno izluščiti vseh potrebnih informacij iz datasheeta. Zato sprašujem za malo bolj "kmečko" razlago.
Hja, tudi iz ASM-ja se bo bolj težko znajti. Očitno bo tole prevelik zalogaj zame .

Če prav razumem se omenjeni LED displeji krilijo tako, da se najprej pošlje vrednot posameznega LED 7-seg prikazovalnika in nato še vrednost, katera naj bi bila prikazana.

Silvo, če ni preveč za razlagat, kako bi izpisal št. 1 na prvem LED displeju? Kakšna je sintaksa programa?

LP

[Silvo]

Od začetka na splošno.

Domnevam, da imaš kak narejen hardware z displeji? Sam sem uporabil kitajskega s 8 7segmentnimi prikazovalniki. Čip namreč omogoča multipleksiranje matrice 8x8. (seveda ni nujno da je to 7 segmentni prikazovalnik)

V nadaljevanju bom pisal bolj splošno oz. opisoval povzetke datasheta.

Čip (vezje) se poveže na napajanje Vcc=+5V GND=-
V koliko ima mikrokontroler SPI vodilo in se bo le to uporabilo, se poveže preko njega . Torej v danem primeru CLK -> CLK MOSI >DIN SS->CS

CLK - so urni impulzi, ki jih generira mikrokontroler
MOSI - pin s katerem mikrokontroler POŠILJA podatke
SS (CS) - izbira periferije na vodilu. (nizko stanje - izbrana periferija)

(glej stran 6 datashet)


Format podatkov je 16 biten. Nizkih 8 bitov je podatek. naslednji štirje so naslov.

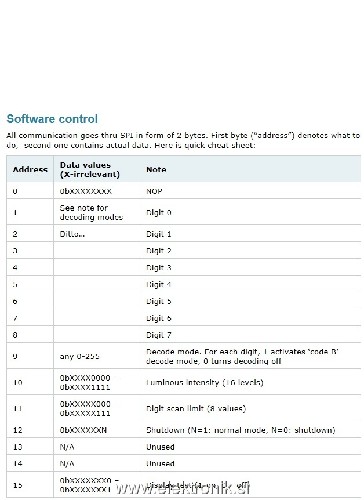

Tabele z naslovi imaš od 7 strani naprej datasheta.

Najprej bo potrebno narediti inicializacijo čipa - torej osnovne nastavitve, ki jih želimo.

Torej displej vklopimo -Shutdown Register Format (Address (Hex) = 0xXC)
na 0xC pošljemo 0x1

Določimo način dekodiranja - Decode-Mode Register Examples (Address (Hex) = 0xX9)
Izbiramo med načinom, da sami določujemo kateri segmenti se bodo prižgali oz izberemo da se bo uporabila vgrajena tabela. Torej v koliko ne izberemo kodiranja se bo v primeru, da pošljemo podatek 0x0 na displeju prižgal segment G sicer pa po displej prikazal 1. Glej tabele stran 8 naprej.
Torej, če navodilo pošljemo 0x9 0xFF smo izbrali dekodiranje za segmente od 0-7

Določimo jakost osvetlitve displeja - Intensity Register Format (Address (Hex) = 0xXA) 0d 0x0 (min) do 0xF (max)


Določimo koliko displejev bomo prikazovali -Scan-Limit Register Format (Address (Hex) = 0xXB)

Torej, če vseh 8 potem pošljemo na vodilo 0xB 0x7 (glej tabelo 8 stran 9


Ok, če sedaj želimo na prvi displej prikazati 1 potem pošljemo 0x1 0x1 na drugega 2 = ox2 0x2 na tretjega 5 0x3 0x5 itd


Ok v kakem višjem jeziku gre to enostavneje. Verjetno lahko inicializacijo narediš v eni vrstici (tudi sam bi lahko spisal tak makro)

Torej to je bila splošna razlaga na hitro.


Na forumu je kar nekaj "arduino-vcov". Mogoče se bo kdo ogasil

[arksi]

Silvo, hvala, res, za tako obširno razlago. Mi je sedaj več razumljivega.

Za igračkanje uporabljam Arduino NANO ploščico in tale prikazovalnik.

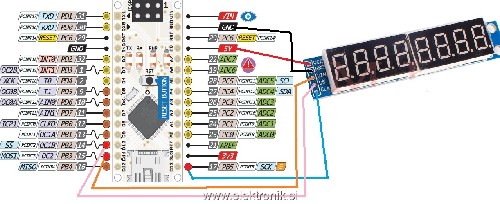

Priključil sem ga po spodnji shemi, samo nisem siguren, če je taka priključitev pravilna.?

[arksi]

Sicer bom moral vse skupaj še malo naštudirati. Sem pa našel eno dobro stran/vodič za začetnike. Dobi se tudi Arduino knjižnica za delo z MAX7219. Klik!
