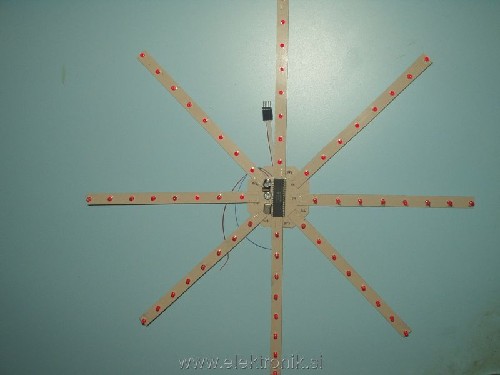

Pravzaprav gre za lučke, ki sem jih predstavil že lani, ***Klik***
Zato vezja ne bom ponovno opisoval. Izdelal sem le malo drugačno obliko hardwera (večje in se lahko razstavi, tako da je stvar lažje shraniti).
V prilogi je TIV, načrt, razpored, HEX.

PS
HEX pripet lani ne ustreza letošnjim hardweru in obratno.

Na zasebna sporočila glede javno objavljenih projektov ne odgovarjam. Prav tako ničesar ne izdelujem za prodajo.

[Silvo]

Nov firmware

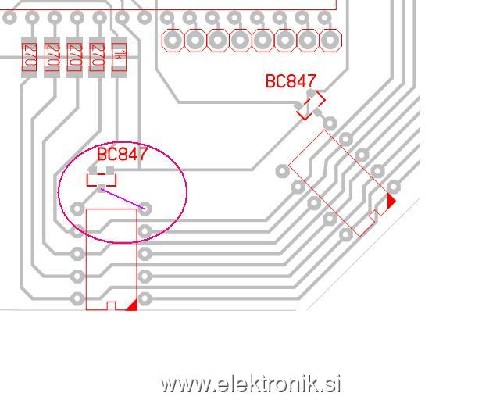

Na napako na tiskanini so me opozorili Miran ter Boštjan. Napaka ni "kritčna". 1 ter 8 pin se poveže z žičko.

[Silvo]

Ker še vedno dobivam vprašanja glede izdelave, bom skušal zadevo fotografirati v vseh fazah izdelave.

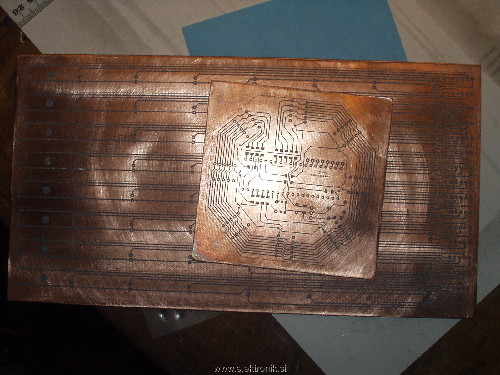

Tiskano vezje sem izdelal s pomočjo laminatorja. (Izprintano na Spar papir s tiskalnikom HPLJ1020)
Nasvet uporabnikom (nepredelane) breskvice.

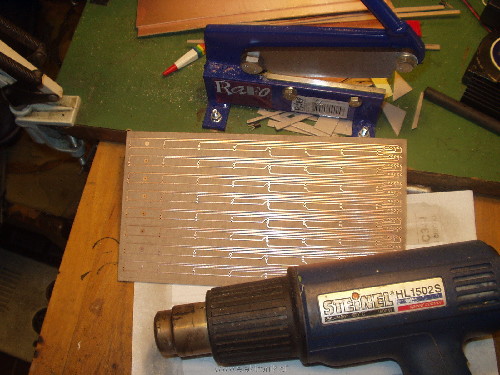

Večjo ploščico(krake) sem skozi laminator spustil 12x - vedno z iste strani, sicer pride do pokanja vezic zaradi premikanja papirja.

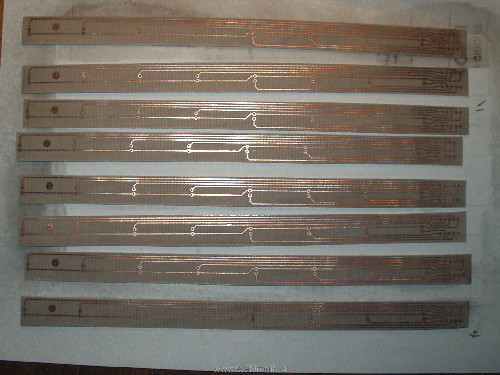

Za manjšo pološčico zadostuje 6-8 prehodov. Ploščica je uspela brez kakih korektur pred jedkanjem. Če je kaka vez prekinjena, bom videl pri spajkanju.

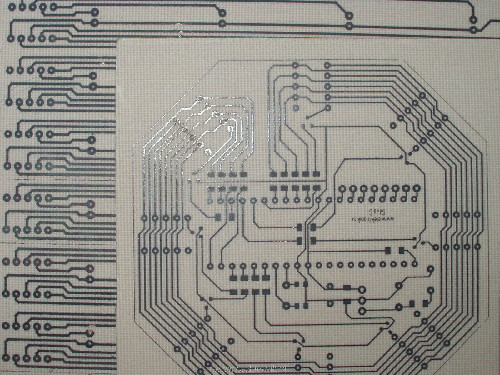

Film se normalno izprinta (ne zrcali) Če se vezje izdela po fotopostopku, mora biti natisnjen del obrnjen k tiskanini.

Več fotografij sledi, ko bom prišel do naslednje faze. Delam namreč štiri zvezde.

[Silvo]

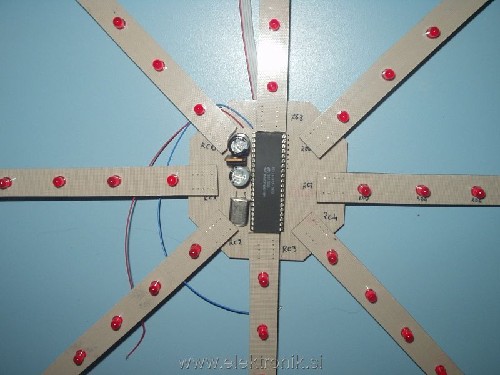

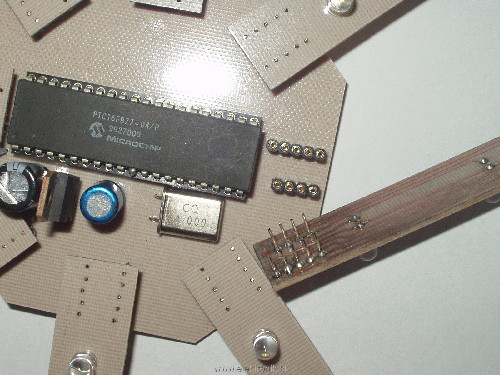

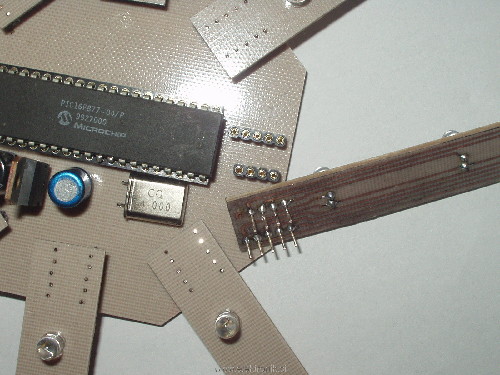

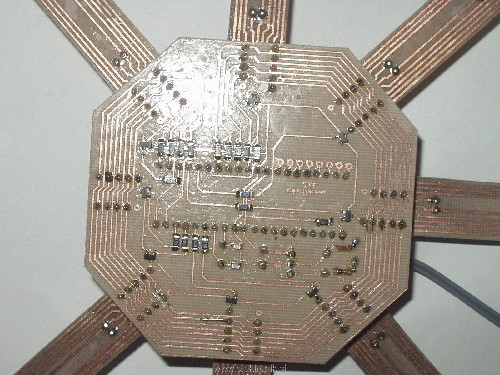

Še zadnja faza - spajkanje.
