Lep pozdrav!
Imam eno vezje, na katerem je AVR, senzor, ki komunicira s krmilnikom preko SPI in VF-oddajnik. V vezju sem imel tudi tipko, vendar sem jo odstranil iz vezja, ker je njeno pritisnjeno stanje bilo aktivirano že ob manjšem dotiku vezja s prstom, čeprav sem dal 100nF kondenzator proti masi in 10K upor proti 3,3V.
Problem se mi je začel pojavljati tudi pri senzorju. Včasih deluje vredu, včasih pa neha pošiljati podatke, kar vidim na LED-iki, ki se prižiga, ko se podatki pošiljajo.
Ugotovil sem, da ko se dotaknem s prstom po pinu clk(SPI), se ledice začnejo prižigati in senzor nekaj pošilja, vendar napačne podatke.
Mogoče kdo ve, kako bi lahko odpravil motnje?

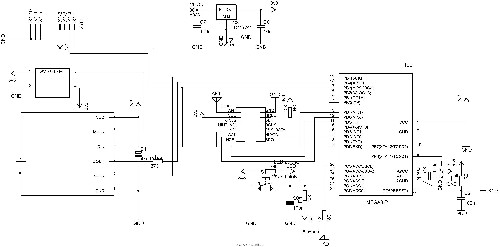

Opis: |
|
Velikost datoteke: |
447.48 KB |
Pogledana: |
85 krat |

|
|
|
Nazaj na vrh |
|
 |
. Član

Pridružen-a: Ned 19 Sep 2004 22:04 Prispevkov: 16777193 Aktiv.: 70813.35
|
Objavljeno: Ned Avg 31, 2008 8:17 pm Naslov sporočila: |
|
|
Brisana vsebina odstranjenega uporabnika.
|
|
Nazaj na vrh |
|
 |
sebaveh Član


Pridružen-a: Sob 19 Jan 2008 13:51 Prispevkov: 1671 Aktiv.: 7.88 Kraj: Slovenska Bistrica
|
Objavljeno: Ned Avg 31, 2008 8:30 pm Naslov sporočila: |
|
|
Na strani 242 podatkovnega lista se priporoča pull-up upor na reset pinu med 30 in 80 k . Dobro, mogoče to ne bo imelo veze, ampak vseeno.
Drugače imaš omogočene vse notranje pull-upe na vhodnih pinih?
|
|
Nazaj na vrh |
|
 |
gkrusi Član



Pridružen-a: Tor 24 Jul 2007 17:22 Prispevkov: 811 Aktiv.: 3.72 Kraj: Ptuj
|
Objavljeno: Ned Avg 31, 2008 10:06 pm Naslov sporočila: |
|
|
Malo me moti pri napajalniku, da na izhodu napetostnega regulatorja ni nobenega malega folijskega kondenztorja. V datasheetu je ponavadi zahtevan, ne vem pa če lahko povzroči take motnje.
Edit: me je že BorisZ prehitel ker sem celo večnost pisal
_________________ Zakaj bi bilo preprosto, če je lahko zakomplicirano??? |
|
Nazaj na vrh |
|
 |
upornik Član

Pridružen-a: Ned 09 Jan 2005 22:35 Prispevkov: 261 Aktiv.: 1.10 Kraj: Celje
|
Objavljeno: Ned Avg 31, 2008 10:36 pm Naslov sporočila: |
|
|
Torej, naj poskusim od 3,3V proti masi dodati še kakšen 100nF kondenzator?
|
|
Nazaj na vrh |
|
 |
tozir Član

Pridružen-a: Pon 17 Mar 2008 19:10 Prispevkov: 187 Aktiv.: 0.89 Kraj: Celje
|
|
Nazaj na vrh |
|
 |
upornik Član

Pridružen-a: Ned 09 Jan 2005 22:35 Prispevkov: 261 Aktiv.: 1.10 Kraj: Celje
|
Objavljeno: Pon Sep 01, 2008 2:52 pm Naslov sporočila: |
|
|
Citiram: |
Drugače imaš omogočene vse notranje pull-upe na vhodnih pinih? |
Kako se pa naredi to, oz. kako naj preverim?
Da bi bilo kaj narobe z PCB-jem se mi zdi čudno, ker sem jo dal narediti, drugače je pa enostranska...
|
|
Nazaj na vrh |
|
 |
lojzek Član



Pridružen-a: Pet 25 Jan 2008 8:00 Prispevkov: 3387 Aktiv.: 15.99
|
Objavljeno: Tor Sep 02, 2008 7:15 am Naslov sporočila: |
|
|
upornik je napisal/a: |
Kako se pa naredi to, oz. kako naj preverim?
... |
Mislim da veš...
Primer na portu A:
DDRA = 0x00; Port A definiraš kot vhod
PORTA = 0xFF; Na tem portu vključiš pullup upore
Takole nekako naj bi bilo na začetku programa
|
|
Nazaj na vrh |
|
 |
upornik Član

Pridružen-a: Ned 09 Jan 2005 22:35 Prispevkov: 261 Aktiv.: 1.10 Kraj: Celje
|
Objavljeno: Tor Sep 02, 2008 1:47 pm Naslov sporočila: |
|
|
Hvala, še bom to poskusil, ker mislim da nisem vklopil notranjih pull-up uporov. Upam da bo delovalo
|
|
Nazaj na vrh |
|
 |
tadej.ko2 Član

Pridružen-a: Sre 17 Okt 2007 18:26 Prispevkov: 76 Aktiv.: 0.35 Kraj: sveta trojica
|
Objavljeno: Čet Sep 04, 2008 2:06 pm Naslov sporočila: |
|
|
zdravo!
mene pa zanima, kam vse se doda kondenzator v vezjih z uC; zanima me tudi, kakšne velikosti/vrsta naj bi bili.
konkretno: imam attiny26 uC z tipkama, ledicami, quarc, tranzistorja, napajanje z adapterjem 5V.
edino za quarc vem, da se mu doda 2x 33pF C, za druga mesta pa ne vem.
torej, kam naj bi se še dodalo kakšen kondenzator, saj na načrtih velikokrat opazim marsikateri C, ki ga sam nebi nikoli dodal.
|
|
Nazaj na vrh |
|
 |
. Član

Pridružen-a: Ned 19 Sep 2004 22:04 Prispevkov: 16777193 Aktiv.: 70813.35
|
Objavljeno: Čet Sep 04, 2008 2:32 pm Naslov sporočila: |
|
|
Brisana vsebina odstranjenega uporabnika.
|
|
Nazaj na vrh |
|
 |
program_er Član


Pridružen-a: Sob 08 Mar 2008 13:47 Prispevkov: 2173 Aktiv.: 10.33 Kraj: Maribor (Pohorje)
|
Objavljeno: Čet Sep 04, 2008 3:30 pm Naslov sporočila: |
|
|
Čudno, jaz pa pri kvarcu ne smem imeti kondezatojrev. Uporabljam ATmega16, 11059200Hz kvarc in če dodam kondenzatorje mi nič ne deluje. Če jih nimam je vse OK. Zanimivo.
_________________ Upanje ni del naše projektne strategije.
Member of Trisat - 1. Slovenian satellite running new fault tolerant aerospace processor.
|
|
Nazaj na vrh |
|
 |
robika Član

Pridružen-a: Pon 05 Apr 2004 20:55 Prispevkov: 281 Aktiv.: 1.19 Kraj: ajdovščina
|
Objavljeno: Čet Sep 04, 2008 9:05 pm Naslov sporočila: |
|
|

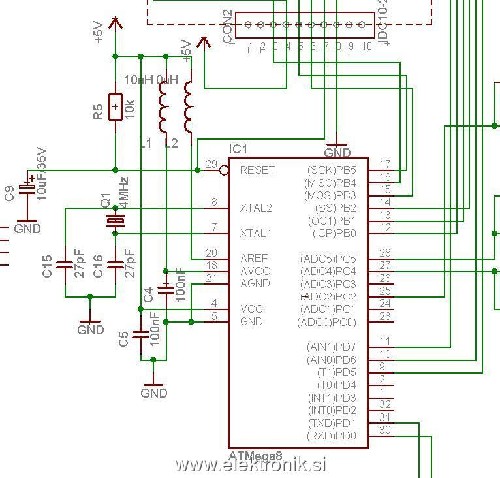

Jaz imam Aref in AVcc priklopljena drugače kot ti in mi dela vse brez problemov na ATMega8. Napajanje pa imam 5V. Šlo bi tudi brez dušilk proti Vcc.
Lp
Opis: |
|
Velikost datoteke: |
82.15 KB |
Pogledana: |
14 krat |

|
|
|
Nazaj na vrh |
|
 |
robika Član

Pridružen-a: Pon 05 Apr 2004 20:55 Prispevkov: 281 Aktiv.: 1.19 Kraj: ajdovščina
|
Objavljeno: Pet Sep 05, 2008 8:24 am Naslov sporočila: Re: Motnje v vezju? |
|
|
upornik je napisal/a: |
V vezju sem imel tudi tipko, vendar sem jo odstranil iz vezja, ker je njeno pritisnjeno stanje bilo aktivirano že ob manjšem dotiku vezja s prstom, čeprav sem dal 100nF kondenzator proti masi in 10K upor proti 3,3V.
|
A si prepričan, da imaš ATmega8L? Ta ima lahko napajanje od 2,7 - 5,5V. ATmega8, ki nima oznake L, pa ima napajanje od 4,5 - 5,5V.
Lp
|
|
Nazaj na vrh |
|
 |
RGorazd Član


Pridružen-a: Čet 20 Maj 2004 15:57 Prispevkov: 1714 Aktiv.: 7.23 Kraj: Ig
|
Objavljeno: Pet Sep 05, 2008 10:19 am Naslov sporočila: |
|
|
Nekoč sem naredil več enakih vezij z mega8 kontrolerjem. Vezja in elementi so bila narejena in nabavljeni skupaj. Šlo je za serijo 10 vezij, kjer pa se mi je eno vezje obnašalo podobno kot tebi. Čim sem se približal s prstom bolj zadnjemu delu mege (v dil ohišju), je le ta totalno podivjal. Blok kondenzatorji so bili na vseh pinih, na 5V regulatorju sta bila kondenzatorja direkt na nogice prispajkana, vse mase so bile dobro izvedene, celotno vezje je bilo oblito z maso, ohišje kvarca prispajkano na maso, 22p kondenzatorja v SMD direkt s terminalov na maso...vse narejeno tako kot je treba in se mu je mešalo ?!?! Ker sem bil bolj na kratkem s časom, sem stvar potem rešil tako, da sem čez mego naspajkal bakren trakec v širini čipa (v bistvu sem ga oklopil). Težave so potem izzvenele. Vezje še danes deluje v endi izmed Isker v hudem elektrosmogu.
LP G
_________________ .
._. _ _ ._. _.__. _|
[ (_](_)[ (_] /_(_]
._| |
|
