Na mizi imam prenosnik Toshiba A300, ki ima težave na napajalnem delu. Prenosnik je dolgo časa delal samo na omrežnem napajanju, brez baterije. Če sta bila hkrati vklopljena zunanje napajanje in baterija, se je iz računalnika začel viti dobro znani vonj po zažganem. Odločil sem se ta problem odpraviti.

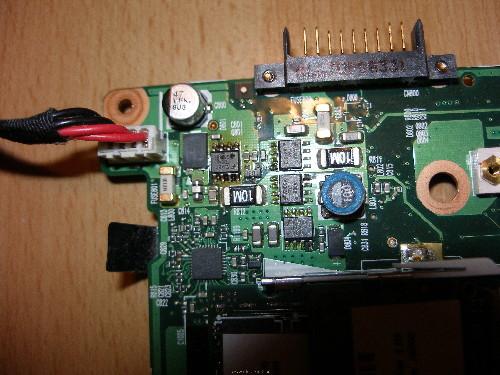

Ko sem si pobližje pogledal matično ploščo, sem na napajalnem delu hitro opazil žažgan čip FDS6675BZ. To naj bi bil MOSFET, njegova vloga pa mi ni čisto jasna.

Ker mi tovrstna vezja (še) delajo težave, bi prosil kakšnega, ki je v teh vodah bolj doma, da mi razloži kako naj bi to vezje delovalo oz. kaj naj pazim po tem, ko zamenjam čip za novega. A bi bila samo zamenjava čipa dovolj za popravilo?

Pa še ena zanimivost je na tej plošči. JZ od skurjenega čipa je nek element, ki je podoben manjši matici. Kaj bi bilo tisto?

[gumby]

[yacksy]

Gumby, najlepša hvala za nasvet.

Čip, ki krmili te MOSFET-e, je TI-jev BQ24721C. Gate zakurjenega tranzistorja je povezan na pin 31, ki je označen kot BTST. Tipično vezje, ki se najde v datasheet-u, kar ustreza temu, kar vidim na vezju. Zaenkrat je prebit samo FDS6675BZ, ostali elementi so videti v redu. Tako, da bom poizkusil z zamenjavo tranzistorja, pa bomo videli kaj bo. Mi pa še vedno ni jasno kako to, da je odletel.

Na vezju sta tudi dva tranzistorja FDS8884. Zanimivo mi je, da ko z diodnim testom merim od Sourca proti Drainu, na enem tranzistorju dobim 0,495V, na drugem pa 0,162V. Razlika je kar precejšnja. Kaj pravite - je tudi drugi tranzistor za zamenjati ali je razlika v napetostih zaradi drugih elementov v vezju? V obratni smeri noben od teh dveh tranzistorjev ne prevaja.
Pri meritvi od Draina proti Sourcu preostalega dobrega FDS6675BZ, dobim 0,495V.

[PZUFIC]

Obvezno meri zunaj vezja.

[aljoš]

Tista matica, kot sprašuješ ki je na desnem robu slike je lahko dejansko samo test point, ko plato testirajo. To je moje ugibanje...

[yacksy]

Danes sem poizkusil z zamenjavo FDS6675BZ z novim in zaenkrat kaže dobro. Računalnik se normalno prižge in polni baterijo.

Ko sem plato testiral zunaj ohišja (priklopljeno napajanje in baterija, računalnik je bil prižgan), sem opazil, da se je čez čas napajalno vezje segrelo na dobrih 60 stopinj. Ko sem izklopil baterijo (napajalni del je poganjal samo plato), se je to vezje hitro ohladilo na mlačno temperaturo. A je to normalno ali mi mogoče lahko še kakšen element nagaja? Pa še to - baterija je bila na začetku testa skoraj čisto prazna.

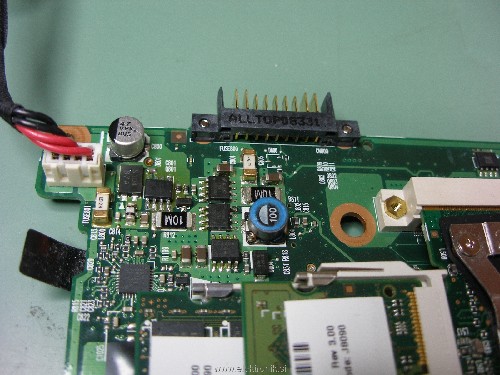

Za konec pa še slika popravila. Čip sem snel z vročim zrakom, nazaj pa ga prilotal s spajkalnikom.
