LCD DMC16230 ne dela


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
vilko
Član
Član



Pridružen-a: Pet 13 Feb 2004 10:26
Prispevkov: 3362
Aktiv.: 14.19
Kraj: Dragomer
PrispevekObjavljeno: Pon Nov 17, 2008 10:59 am    Naslov sporočila:  LCD DMC16230 ne dela Odgovori s citatom
LCD DMC16230 je 2X16 znakov lcd, toliko poseben in prijazen, da ima večje znake in se jih da brati tudi brez očal. Za nekatere od nas to nekaj pomeni.

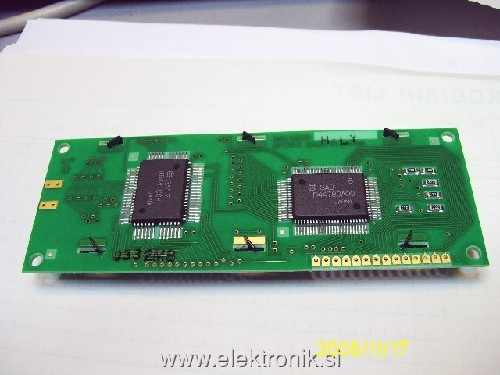

Vgrajena sta na njem dva čipa in sicer HD44100H in HD44780A00

Seveda, če delajo. Meni še ni uspelo usposobiti še nobenega. Poizkusil sem vse, kar sem znal, pred vsem na enak način, kot vse druge običajne 2X16 LCD-e

Ali je med vami, kdo, ki ga je že uspepšno uporabil in če mi zaupa, v čem je trik.
Hvala

 Opis:
 Velikost datoteke:  59.76 KB
 Pogledana:  3 krat

 Opis:
 Velikost datoteke:  45.03 KB
 Pogledana:  2 krat

LCD DMC16230.pdf
 Opis:

Download
 Ime datoteke:  LCD DMC16230.pdf
 Velikost datoteke:  161.07 KB
 Downloadano:  6 krat

_________________
Nihče ni za vojno in vsi so za mir,
vsi so za bratstvo, nihče za prepir.
Od same ljubezni vsak čas na granatah
bo vtisnjeno geslo: "Darilo za brata"
Janez Menart
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.03
Kraj: Divača (Kačiče)
PrispevekObjavljeno: Pon Nov 17, 2008 11:37 am    Naslov sporočila:   Odgovori s citatom
Pri podobnem LCD-ju sem tudi sam skoraj izpustil dušo. Nazadnje sem ugotovil, da LCD potrebuje negativno napetost za dosego optimalnega kontrasta.
No to lahko za silo preizkusiš kar z ohmmetrom.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
PPG78
Član
Član



Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2342
Aktiv.: 9.88
Kraj: Gorenjska
PrispevekObjavljeno: Pon Nov 17, 2008 12:05 pm    Naslov sporočila:   Odgovori s citatom
Kot je omenil že Darko je lahko problem le v kontrastu in ti vse deluje le vidiš ne. Naredi si negative voltage generator z ICL7660 ali 555. Za pomoč pa še podatki o čipih.

LP, Peter
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
vilko
Član
Član



Pridružen-a: Pet 13 Feb 2004 10:26
Prispevkov: 3362
Aktiv.: 14.19
Kraj: Dragomer
PrispevekObjavljeno: Pon Nov 17, 2008 12:06 pm    Naslov sporočila:  kako Odgovori s citatom
kako z ohmetrom? Če potrebujem negativno napetost, potrebujem še en vir energije, še eno baterijo...
_________________
Nihče ni za vojno in vsi so za mir,
vsi so za bratstvo, nihče za prepir.
Od same ljubezni vsak čas na granatah
bo vtisnjeno geslo: "Darilo za brata"
Janez Menart
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mucek4
Član
Član



Pridružen-a: Sob 18 Jun 2005 20:52
Prispevkov: 2952
Aktiv.: 12.46
Kraj: Tržič - Mesto med gorami
PrispevekObjavljeno: Pon Nov 17, 2008 12:18 pm    Naslov sporočila:   Odgovori s citatom
Jaz sem za začetek uporabil kar 1.5V AA baterijo, da sem stestiral. Ohm meter ima pa nekaj malega napetosti na sponkah, kar tudi ni slaba ideja.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
PrispevekObjavljeno: Pon Nov 17, 2008 12:20 pm    Naslov sporočila:  Re: kako Odgovori s citatom
vilko je napisal/a:
kako z ohmetrom? Če potrebujem negativno napetost, potrebujem še en vir energije, še eno baterijo...


Ohmmeter ima svojo (plus na maso, minus na V-).
_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
vilko
Član
Član



Pridružen-a: Pet 13 Feb 2004 10:26
Prispevkov: 3362
Aktiv.: 14.19
Kraj: Dragomer

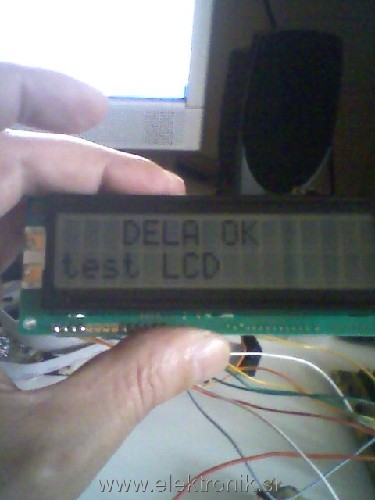

PrispevekObjavljeno: Pon Nov 17, 2008 7:38 pm    Naslov sporočila:  Hvala! LCD dela Odgovori s citatom
dela

LCD DELA.JPG
 Opis:
 Velikost datoteke:  140.88 KB
 Pogledana:  1 krat

LCD DELA.JPG

_________________
Nihče ni za vojno in vsi so za mir,
vsi so za bratstvo, nihče za prepir.
Od same ljubezni vsak čas na granatah
bo vtisnjeno geslo: "Darilo za brata"
Janez Menart
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
