IGBT zaščita


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
strobos
Član
Član



Pridružen-a: Sre 24 Sep 2003 12:19
Prispevkov: 726
Aktiv.: 3.06
Kraj: Brežice
PrispevekObjavljeno: Sre Dec 26, 2007 1:18 am    Naslov sporočila:  IGBT zaščita Odgovori s citatom
Pozdrav,

delam 3 fazni most z igbt-ji irg4pc50kd. Poganjal bom elektromotor. Zanima me, kako naj dimenzioniram rc zaščito za igbt-je oz. če je brez tudi ok oz. če bi dodal še kako hitro diodo paralelno notranji diodi igbt-ja?

Lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.53
PrispevekObjavljeno: Sre Dec 26, 2007 1:31 am    Naslov sporočila:  Re: IGBT zaščita Odgovori s citatom
strobos je napisal/a:
Pozdrav,

delam 3 fazni most z igbt-ji irg4pc50kd. Poganjal bom elektromotor. Zanima me, kako naj dimenzioniram rc zaščito za igbt-je oz. če je brez tudi ok oz. če bi dodal še kako hitro diodo paralelno notranji diodi igbt-ja?


"Notranje diode" (ki so parazitni rezultat izdelave MOSFET tranzistorja) ponavadi niso primerne za funkcijo, v kateri jih ljudje radi koristijo ob priklopu induktivnih bremen, ker so prepocasne in premajhne. Torej ja, zunanja dioda je odlicna ideja, ker se bo sicer grelo oz. kadilo ...

RC zascita ... kaj imas v mislih ?
_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
strobos
Član
Član



Pridružen-a: Sre 24 Sep 2003 12:19
Prispevkov: 726
Aktiv.: 3.06
Kraj: Brežice
PrispevekObjavljeno: Sre Dec 26, 2007 4:39 am    Naslov sporočila:   Odgovori s citatom

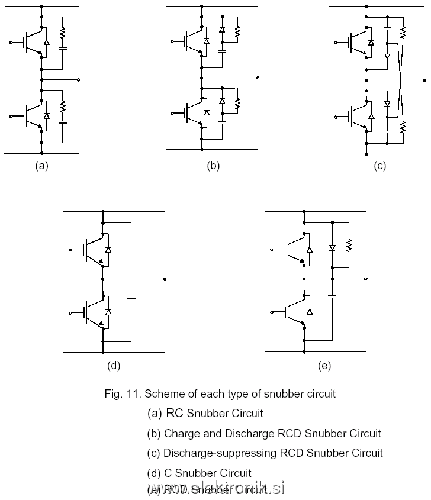

Kot RC zaščito sem imel v mislih tole na sliki. Vprašanje je, katero uporabiti in kako dimenzionirati oz. ali bo dovolj samo zunanja dioda. Varianto (d) bom imel v vsakem primeru uporabljeno.

Lp

 Opis:
RC zascite
 Velikost datoteke:  38.68 KB
 Pogledana:  23 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
trully1
Član
Član



Pridružen-a: Pet 14 Nov 2003 20:20
Prispevkov: 216
Aktiv.: 0.91
Kraj: Železniki
PrispevekObjavljeno: Sre Dec 26, 2007 9:33 am    Naslov sporočila:   Odgovori s citatom
Zdravo

Mislim da rc zaščite sploh niso potrebne. Pri nas v firmi se ukvarjamo z elektronsko komutiranimi motorji za industrijske aplikacije za različne napetosti in moči pa RC zaščite tranzistorjev nimamo na nobeni aplikaciji. Dioda, ki je paralelno tranzistorju povsem zadošča.

LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.07
Kraj: Kranj
PrispevekObjavljeno: Sre Dec 26, 2007 10:34 am    Naslov sporočila:   Odgovori s citatom
Strinjam se s trully-jem
Kar sem videl frekvenčnikov od znotraj, poleg IGBTjev niso imeli
posebej diod

LP
_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
surla
Član
Član



Pridružen-a: Ned 14 Dec 2003 15:22
Prispevkov: 722
Aktiv.: 3.04
Kraj: Ljubljana
PrispevekObjavljeno: Sre Dec 26, 2007 11:32 am    Naslov sporočila:   Odgovori s citatom
Mogoče si videl IGBT module, kateri jih že imajo vgrajene in se jih od zunaj ne vidi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
strobos
Član
Član



Pridružen-a: Sre 24 Sep 2003 12:19
Prispevkov: 726
Aktiv.: 3.06
Kraj: Brežice
PrispevekObjavljeno: Sre Dec 26, 2007 2:51 pm    Naslov sporočila:   Odgovori s citatom
trully1 je napisal/a:
Dioda, ki je paralelno tranzistorju povsem zadošča.

Notranja ali dodatna zunanja? V mojem primeru je tokovno dovolj zmogljiva notranja dioda, datasheet hvali, da ima tudi zelo majhen recovery time. Vseeeno pa bi še najraje dal eno zunanjo diodo zraven.

Lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
trully1
Član
Član



Pridružen-a: Pet 14 Nov 2003 20:20
Prispevkov: 216
Aktiv.: 0.91
Kraj: Železniki
PrispevekObjavljeno: Sre Dec 26, 2007 4:11 pm    Naslov sporočila:   Odgovori s citatom
Notranja
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Gavran
Član
Član



Pridružen-a: Pon 26 Maj 2003 12:16
Prispevkov: 415
Aktiv.: 1.75
Kraj: Posavje
PrispevekObjavljeno: Sre Jan 02, 2008 9:12 pm    Naslov sporočila:   Odgovori s citatom
IGBT transistorji v osnovi sploh nimajo notranjih diod in so vse uporabne posebej dograjene (posebej je tabletka IGBT in posebej tabletka diode). Tale ima dodano diodo zato zunaj ne dodajaj ničesar. Tudi RC členi v principu niso potrebni.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
