Zdravo!

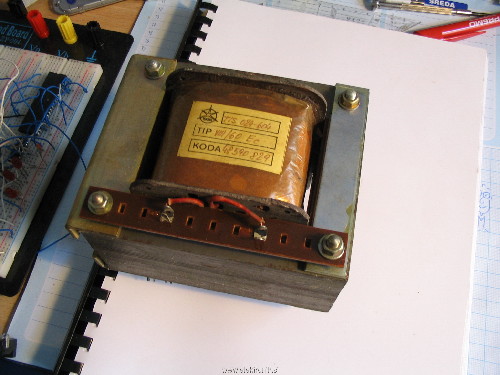

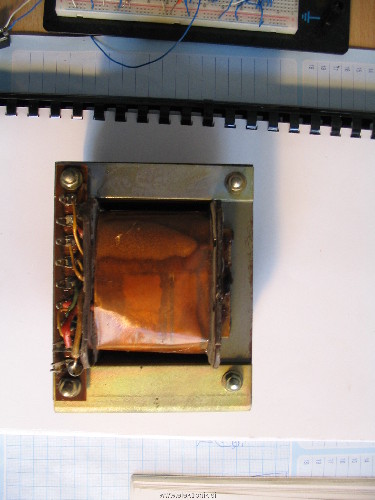

Bi prosil, če mi lahko kdo pove kaj več o transformatorju na sliki, saj se sam bolj slabo spoznam na te oznake . Hvala
Lp

[dkone]

a si že določil primar/sekundar? Najlažje ugotoviti z ohm-metrom. Drugače pa lahko približno izračunaš moč trafota: Presek(višina krat debelina ene stranice) jedra krat dva ,potem pa vse skupaj na kvadrat. Upam da ga nisem kje mim "useku".

[ro-bi]

[Slowfly]

@DKone, "useku" si ga in to čisto mimo!

Približna navidezna moč malih transformatorjev se izračuna tako, da presek jarma transformatorjevega jedra kvadriraš.

[igo]

Tista vsota presekov obeh stebrov skupaj (odtod tisti x2) in potem na kvadrat je moja ideja, kadar tuljavnik na osrednjem stebru preprečuje merjenje preseka (nedostopnost).
Seveda predpostavljam, da ima EI transformator presek osrednjega stebra enak vsoti presekov obeh stebrov. Upam da ga nisem pri tej predpostavki mim "useku".

Velikokrat namreč tuljavniki preprečujejo, da bi bil osrednji steber sploh viden.
LP,
Igor

[ElGrigon]

Pred seboj imam 12VA trafo in presek jarma (sredisnko jedro skozi tuljave) je 44mm*2, torej 4.4^2=19.36VA...če poskusim z dolžino jarma 5×2.2=11^2=121VA....poskus zunanjega jarma (spodnji) 6×2.2=13.2^2=174VA....?
Nekako ne ustreza nekaj. Kako računate to, lahko kdo skicira kateri del jedra se računa?

[Slowfly]

[geier]

Zivjo,

Moc trafora je zmnozek napetosti in toka na sekundarju.

Potreben presek jedra ( v kvadratnih centimetrih ) = K x koren iz moci trafota,

K = 0,8 pri visoko legirani trafo plocevini
K = 1,1 pri slabo legirani trafo plocevini

Med primeri v knjigi se najvec uporablja kar 1,1.

Legirana jekla so tista, ki vsebujejo >0,5 % Si in > 0,8 % Mn in/ali še druge namerno dodane elemente.
Malolegirana jekla vsebujejo do 5 % zlitinskih elementov, visokolegirana pa več kot pet odstotkov.

Glavni cilj legiranja jekel je:

* povečanje mehanskih lastnosti
* povečanje kaljivosti (globine prekaljevanja)
* izboljšanje sposobnosti za toplotno obdelavo.

Torej, ce posplosimo, je presek priblizno enak korenu iz moci
ali,
presek na kvadrat = moc trafota ( VA )

Kar se preseka tice, pa je po dani sliki Slowfly-a najlaze ( se mi zdi ):
ce gledamo trafo postavljen pokonci na jedro ( visina-sirina-debelina jedra) bi bilo takole:
presek = ( sirina / 3 ) x debelina

@KRAPman:
tvoj trafo je TIP VIII/60 :
presek jedra: 24 cm2
max indukcija: 1,2 T
navojev/V: 2,04
moc: 250 VA

To je kar se jedra tice, kaj je gor navito, pa nimam pojma

[andrejj]

Verjetno ta trafo uporablja za radiosprejemnik.Ne morem videti koliko odcepov na sekundarni.
