 Objavljeno: Čet Mar 06, 2008 11:41 am Naslov sporočila: Merjenje in beleženje temperature na parih senzorjih..Kako? |
 |
|
Pozdravljeni
Na parih mestih (razdalja par metrov) bi rad v času enega tedna izmerill temperaturne vrednosti. Torej rad bi napravo z x številom senzorjev (max 8 senzorejev poetbujem), ki bi bila sposobna meriti in beležiti temperaturo po urah od minimuma do maksimuma vsakih x minut.
Ali obstoja kakšna vremenska postaja ali druga naprava, ki bi mi lahko povezana na računalnik to omogočila in ne bi bila predraga, zadevo poterbujem namerč samo za določen čas, morda enega meseca.
Lep pozdrav Edi
|
|
| Nazaj na vrh |
|
 |
damo
Član
Pridružen-a: Čet 31 Jul 2003 13:45
Prispevkov: 2008
Aktiv.: 8.48
Kraj: Krško
|
| Objavljeno: Čet Mar 06, 2008 12:54 pm Naslov sporočila: |
|
|
| Lahko si narediš 1-wire mrežo in gor daš senzorje 18B20. Lahko pa uporabiš termo gumbke (glej Thermochron od Maxim - Dallasa), ki so samostojni loggerji temperature z vgrajeno baterijo, koledarjem itd.... Če te zanimajo termokroni, jih imam nekaj viška za prodat.
|
|
| Nazaj na vrh |
|
|
Edi
Član
Pridružen-a: Pon 05 Nov 2007 23:12
Prispevkov: 169
Aktiv.: 0.79
Kraj: Ljubljana - Kot pri Ribnici
|
| Objavljeno: Čet Mar 06, 2008 2:41 pm Naslov sporočila: |
|
|
| damo je napisal/a: |
| Lahko si narediš 1-wire mrežo in gor daš senzorje 18B20. Lahko pa uporabiš termo gumbke (glej Thermochron od Maxim - Dallasa), ki so samostojni loggerji temperature z vgrajeno baterijo, koledarjem itd.... Če te zanimajo termokroni, jih imam nekaj viška za prodat. |
Hvala za odgovor, stvar je pa taka. Poterboval bi območje meritve med -10 in + 100 tole je bolj za vsak slučaj, lahko pa tam nekje 50 stopinj. Meril bi temperaturo na različnih delih strehe in tako izkal najugodnejšo lego za postavitev kolektorja. Ko imam te podatke zadeve več ne rabim torej je zaželjeno kakšna sindikalna cena
Kako se pa s temi tvojimi knofi potem odčita temperature po času? Mene namreč zanima kje in ob katrem času je največ sončnega ogrevanja. Zato bi tudi rad da tole dela kak teden potem pa pregledam na računalniku ali pač prepišem na list saj je vseeno. Razmišljal sem že o postavitvi par komadov IN-OUT digitalnih termometrov, samo oni si zapomnijop samo Min Max, torej bi moral biti na objektu in vsake pol uer it popisovat temperaturo
lp Edi
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70810.83
|
| Objavljeno: Čet Mar 06, 2008 4:50 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
Edi
Član
Pridružen-a: Pon 05 Nov 2007 23:12
Prispevkov: 169
Aktiv.: 0.79
Kraj: Ljubljana - Kot pri Ribnici
|
| Objavljeno: Čet Mar 06, 2008 7:53 pm Naslov sporočila: |
|
|
| borisz je napisal/a: |
Edi, za postavitev kolektorjev je bistvem horizontalni in vertikalni naklon, po mojem si s temperaturo strehe ne boš nič pomagal. Takrat, ko padajo sončni žarki na kolektor pravokotno, boš dobil največ toplote. Vertikalni kot padanja žarkov se spreminja z letnimi časi in horizontalni pa z uro.
Greje sončno sevanje.
Ko sem si montiral kolektorje, sem jih dal več kot so jih priporočili in jih dal bolj pokonci, tako, da je najboljši kot pozimi.
Poleti je tako dovolj sonca. |
Se popolnoma strinjam samo naša hiša je malce čudno postavljena, kot črka T če bi ležala pravokotno in bi njena noga gledala jugo vzhod. Torej imam tri možne lokacije, noga od tega T na južno stran, zgornji del T ja na vzhodno stran ali na zahodno stran. Seveda sem bil prepričan, da bo najbolša stran tista juža a glej zlomka na zahodni strani je pozimi sneg najprej pobralo. Na južni ki je izpostavljena vetrovom pa je bil najdalj. Torej je tam pozimi največ sonca + je tam zaveterna stran, vsi pa vemo koliko je razlika na prepihu ali v zavetju sredi zime na sončku... Torej sem mislil, da bi sedaj ko še ni vroče malce pomeril te lokacije in jih primerjal in se na koncu odločil kam dam kolektroje. Če ni skrivnost kakšne kolektorje imaš na strehi in koliko pa še približna lokacija me zanima. Noji bodo na malce nad 600m nad morjem Dolenjska, trenutno pa še niham ali HeadPipe vakumski pa malo manj ali navadne ploščate?
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70810.83
|
| Objavljeno: Čet Mar 06, 2008 8:36 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
spy
Član
Pridružen-a: Sre 06 Sep 2006 20:43
Prispevkov: 403
Aktiv.: 1.76
Kraj: Tržič
|
| Objavljeno: Čet Mar 06, 2008 8:49 pm Naslov sporočila: |
|
|
Edi, točno na taki hiši, kot jo imaš ti, sem si tudi jaz postavil kolektorje, pa je več kot odlično. V zgornjem delu T-ja streha gleda čisto na jug, imaš dva taka kraka in če je vsaj eden dovolj dolg, ti svetujem postavitev tam.
Tudi sneg najprej tam izgine. Ni treba komplicirati s senzoriko. Dajem pa svoj glas tudi za ZRMK, ker, če delaš sam, boš sam tudi popravil lahko, ko bo kaj crknilo. Kar nekaj jih poznam, ki kupljenih kolektorjev ne uporabljajo, ker jih bi servis preveč stal. Eden jih je še celo dol snel
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70810.83
|
| Objavljeno: Čet Mar 06, 2008 9:31 pm Naslov sporočila: |
|
|
Brisana vsebina odstranjenega uporabnika.
| Opis: |
|
| Velikost datoteke: |
911.7 KB |
| Pogledana: |
16 krat |
|
|
|
| Nazaj na vrh |
|
|
Edi
Član
Pridružen-a: Pon 05 Nov 2007 23:12
Prispevkov: 169
Aktiv.: 0.79
Kraj: Ljubljana - Kot pri Ribnici
|
| Objavljeno: Čet Mar 06, 2008 11:15 pm Naslov sporočila: |
|
|

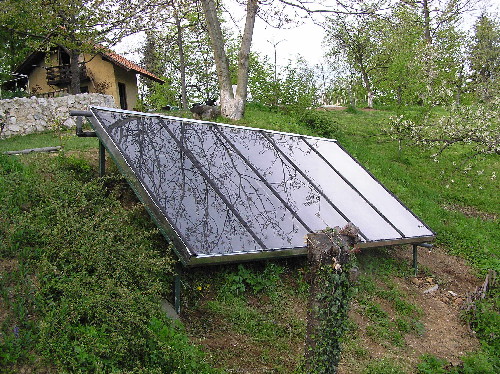

Zanimiva postavitev, sploh nimaš na strehi... No jaz bi res dal najraje na jugozahodno stran. To je levo na sliki, tam je zavetje in tam je najprej skopnel sneg. Ah ko bi člvek imel možnost zadeve stestirat in se na koncu odločit.. Tako sem pa slišal za možaka, ki si je tudi sam naredil in po domače od viška glava ne boli nareddil par kolektorjev več, sedaj mu pa poleti v par stoliterskem bojlerju voda vre Potem pa bodi pameten... za bazen pa NI dnarja je pel nekoč..
Slika je bila posneta ob 11uri po senci se vidi kje je jug, levi vogal hiše
|
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.70
Kraj: Kranj - struževo
|
|
| Nazaj na vrh |
|
|
Edi
Član
Pridružen-a: Pon 05 Nov 2007 23:12
Prispevkov: 169
Aktiv.: 0.79
Kraj: Ljubljana - Kot pri Ribnici
|
Objavljeno: Pet Mar 07, 2008 7:47 am Naslov sporočila:  |
|
|
| aly je napisal/a: |
Če bi še vedno rad meril, ti lahko posodim 1-wire vmesnik za računalnik + nekaj senzorjev.

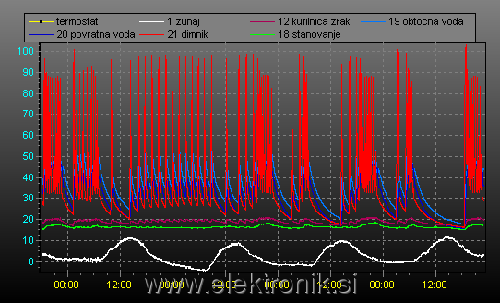

Zraven ti priložim program, ki beleži temperature. (glej sliko)
Imeti moraš samo en računalnik, ki bo tistih nekaj dni tekel 24 ur in beležil temperature. In seveda rabiš dovolj kabla za vse povezat...
lp! |
EJ TO PA JE PONUDBA
Seveda sem za, če je možno mi na zs pošlji telefonsko, da se slišiva ali me kontaktiraj na moj gsm 040 207 253. Računalnik ni problem, kakšen pa mora bit? Pa še to kakšen kabel potrebujejo senzorji ? Imam namreč nekaj Comaq starin Pentium I. , če koga zanima lahko dobi free kak kos.
Lep pozdrav Edi
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Ned 19 Sep 2004 22:04
Prispevkov: 16777193
Aktiv.: 70810.83
|
| Objavljeno: Pet Mar 07, 2008 8:43 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
bbrane
Član
Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 590
Aktiv.: 2.69
Kraj: Cerkno
|
| Objavljeno: Pet Mar 07, 2008 9:02 am Naslov sporočila: |
|
|
Zdravo !
Tudi jaz sem mnenja, da je merjenje temperature povsem brez pomena. Kolektorji morajo biti obrnjeni čim bolj točno proti jugu, ker je v tej smeri v povprečju sevanje sonca sigurno najmočnejše. Sprejemna plošča kolektorja katero sonce ogreva pa je itak pod steklom in sam veter nima ne vem kako velikega vpliva. Za večji izkoristek izven glavne letne sezone pa je naklon lahko celo malo večji od 45 st.
Sam imam že cca 25 let prav podobno montažo kot borisz ( pod hišo). V tem primeru ne rabiš nobene črpalke in nobenega dif. termostata, ker voda oz. medij krasno kroži termosifonsko, takorekoč idealno - večje sevanje hitreje kroži.
Pri tem je važno, da je dovolj velik presek cevi do bojlerja ( vsaj 3/4 ali 1 cole ) in pa pogoj da je zgornja točka kolektorjev (sleme) vsaj kak meter nižje od spodnje točke bojlerja ( izmenjevalca )- preizkušeno- deluje !!!
Lep pozdrav !
_________________
En poizkus je vreden več kot tisoč strokovnih mnenj |
|
| Nazaj na vrh |
|
|
Edi
Član
Pridružen-a: Pon 05 Nov 2007 23:12
Prispevkov: 169
Aktiv.: 0.79
Kraj: Ljubljana - Kot pri Ribnici
|
| Objavljeno: Pet Mar 07, 2008 5:58 pm Naslov sporočila: |
|
|
Pri tem je važno, da je dovolj velik presek cevi do bojlerja ( vsaj 3/4 ali 1 cole ) in pa pogoj da je zgornja točka kolektorjev (sleme) vsaj kak meter nižje ( verjetno si misli VIŠJE)od spodnje točke bojlerja ( izmenjevalca )- preizkušeno- deluje !!!
Verjamem, pri mami sem naredil sam centralno ogrevanje na drva in deluje tudi brez pumpe le z polovično močjo pa počasi je treba kurit, no če bi elektrike zmanjkalo bi zadeva še vedno za silo delovala...
Kar se tiče kolektorjev, imam pomisleke v hladnejših dneh, takrat se pač vsak meter cevi pozna pri izgubah. Idej je veliko samo denarja za igranje in eksperimentiranje je bolj malo..razmišljal sem celo, da bi pozimi medij iz kolektorjev dodatno izkoristil s pomočjo toplotne črpalke. tč bi pa potem ogrevala talno gretje. Kaj mislite na to?
Lp edi
|
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 20.02
|
| Objavljeno: Sob Mar 08, 2008 5:03 pm Naslov sporočila: |
|
|
aly,
lahko kaj več napišeš o omenjenem 1-wire to PC vmesniku?
Morda linki do sheme in SW-ja, če ni skrivnost?
Nekaj sem že googlal, našel recimo tole shemo
(predelava glede napajanja zaradi več senzorjev recimo da mi ne bi bila problem)
Z zunanjim napajanjem bi to verjetno delalo tudi na USB-RS232 adapter...
Zelo interesanten se mi zdi program iz screenshota, da ne omenjam da je razviden zanimiv izvor pobranih temperatur
|
|
