Dobil sem avtomobilski ojačevalec, ki pa je žal brez pokrova in ne vem, kateri model, Je starejši, pokvarjen ima pa DC-DC pretvornik in ne vem, koliko voltov mu lahko dam notri. Varovalki na vhodu sta 2 x 30A, izhodi so štirje, vsak ima po en SA1490 in SC3854 tranzistor. Toroid na napajalniku je imel 2 x 5 ovojev primar in 2 x 14 sekundar- ali je cca 35V +- pravilna napetost?
Najraje bi imel shemo, a sanja svinja kukuruz, kad ga nema Sad

Razmišljam, da bi mu kar en trafo notri zmontiral in imel zraven PC-ja en sat/sub sistem.

Sprobal sem na +-30V in ni signala ven. Potem sem na ploščici našel, da manjka an mali trantistor, ki je bil nasproti C1815 in je imel z njim povezana dva pina- na emitor in kolektor. Na plošči je natiskan obris in izgleda, da je bil obrnjen nasproti, to je z ravnima ploskvama sta se "gledala". Ali je možno, da je bil komplementarni par?
Ali lahko dam BC547 in BC557?
Hvala, lp
Robi

[MadMax]

Najraje bi imel shemo, a sanja svinja kukuruz, kad ga nema Sad

Če si vzameš kakšno urco in si iz izdelka narišeš shemo, ti tudi ne bo žal.
Je veliko lažje uganit kaj naj bi bil manjkajoči element kakor pa po sistemu, kot ga imaš zdaj.

[ro-bi]

Sheme si po moje nisem sposoben narisat- vsaj take ne, da bom vedel, kaj je kje in zakaj.
Nimam programa, ki bi mi to omogočal, za na papir je pa malo prekmplicirano.
Razen če bi tisto urico raztegnil na kak teden....

[podboj]

je kateri od teh?
http://ampguts.realmofexcursion.com/Sherwood_A100x4/
http://ampguts.realmofexcursion.com/Sherwood_XA-4320Q/b

[MadMax]

Začni s papirjem, ne kompliciraj s programom.
Na ta način se namreč veliko naučiš, zato sem ti omenil.
Poleg tega pa nas vsaj večina na forumu nima telepatskih sposobnosti in tako je na daljavo nemogoče vedet kaj manjka tvojemu ojačevalcu.

Itak imaš 2 možnosti:
1. zabrišeš vse skupaj v smeti oz. podariš komu ki mu bo kaj koristilo, sam pa za nekaj 10 evrov kupiš delujoč ojačevalec
2. se poglobiš v zadevo, morda celo popraviš, ob tem pa se ogromno naučiš.

Predvidevam da bi raje 2., kar pa pomeni seveda da bo treba vložit malce več truda kot pa tipkanje po računalniku.
Uspeh tudi ne bo prišel v pol ure, ampak če imaš nek cilj...

[ro-bi]

[ro-bi]

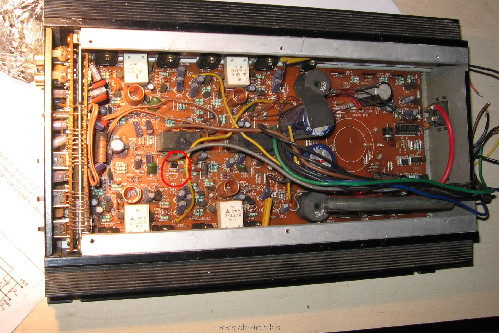

Sem poslikal- manjka še toroid in tranzistorji napajanja. Mesto manjkajočega tranzistorja je obkroženo.

[podboj]

Poglej pod desnim relejem, kot vidim je tam enak upor, en tranzistor, drugi pa bi se lahko skrival pod katero od žic. Ponavadi so vsi štirje ojačevalci identični

[podboj]

Pa si 100% da je bil odcinjen? Morda ga že serijsko ni bilo. Levo od spodnje dušilke tudi manjka tranzistor.

[MadMax]

Ostali tranzistorji v končni stopnji so izpravni? (predvsem izhodni)
Emitorski upori?

[ro-bi]

Tisti je 100% bil odcinjen! Je pa tisto edini del, ki se razlikuje- drugače so kanali identično narejeni- sumim, da je tisto predojačevalec.
Bom zvečer za tisti del malo skiciral- druge ni!
Ker signala ni na nobenem izhodu od štirih, se z tranzistorji zaenkrat nisem ukvarjal- bom pa izmeril tudi emitorske upore. Hvala zaenkrat,
lp
Robi

[jur]

Poglej na tiskano vezje. Zgornjo in spodnjo stran. V glavnem imajo naprave natisnjene ali odjedkane oznake modela/serije/karkolidrugega, s pomočjo katerih se na internetu uspešno najde načrte ali pa vsaj oznako cele naprave. Nekaj se delno na tvoji sliki že vidi, nekaj pa je zakrito. MAIN BD je main board.

Jur

[sulc]

Preglej napajanja za posamezne dele, na vhod postavi nek sinus in ga z osciloskopom sledi po vezju do končnih tranzistorjev. Nekje nimaš napajanja, ali pa je nek element skurjen.

[podboj]

Najprej poglej če imaš +-15V za predojačevalce in s piskačem pomeri izhodne tranzistorje, ker imam občutek da je kateri prebit in ti zaščita drži releje izključene (če so tiste črne stvari sploh releji, ker ponavadi je zaščita zvočnikov drugače rešena)

[ro-bi]

Po moje so tisto releji za bridge
