Mini osciloskop s PIC12f675
Pojdi na stran Prejšnja  1, 2

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Microchip PIC
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
int47
Član
Član



Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
PrispevekObjavljeno: Sre Jan 06, 2010 1:06 am    Naslov sporočila:   Odgovori s citatom
Mislim, da bo kar v redu. *.hex je nekaj več kot 2x večja od *.bin.
Samo za zapis 1 byte v hex, porabiš dva byta.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s54jp
Član
Član



Pridružen-a: Pet 21 Nov 2008 16:57
Prispevkov: 865
Aktiv.: 4.29
Kraj: Ljutomer
PrispevekObjavljeno: Sre Jan 06, 2010 9:40 am    Naslov sporočila:   Odgovori s citatom
Mini osciloskop : temelji na omenjenem picu ter njegovi izpeljanki na USB (18f2550 ) link:

http://www.serasidis.gr/circuits/AVR_oscilloscope/avr_oscilloscope.htm
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
zažigalec
Član
Član



Pridružen-a: Sre 17 Dec 2008 21:19
Prispevkov: 174
Aktiv.: 0.87
Kraj: Vipavski Križ (blizu)
PrispevekObjavljeno: Čet Jan 07, 2010 10:07 pm    Naslov sporočila:   Odgovori s citatom
jaz sem ta osciloskop sestavil, zadeva deluje dokaj točno do 8kHz nato pa je napaka vse večja vse do 14kHz kjer "krepa"
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
PrispevekObjavljeno: Sob Feb 20, 2010 11:31 pm    Naslov sporočila:   Odgovori s citatom
Jule je napisal/a:
Ne poznam. Ma tega mojega bom naredil bolj za hec kot kaj resnega.. Imam vse dele doma pa veliko prostega časa.. Laughing

Je bilo kaj uspeha?

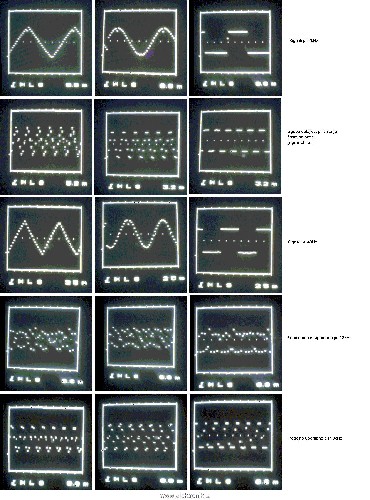

Po zaslugi te teme sem še jaz sestavil zadevo, shemo v približno lepi obliki še rišem, bom pripel v naslednjih dneh, nekaj slik oscilogramov pa pripenjam sedaj.

Nakratko rečeno, zadeva je uporabna do nekako 5kHz, potem se izgubi preveč detajlov in kmalu tudi sam scope ne sledi več. Pri nizkih frekvencah pa na račun digitalnega zajema podatkov prikaže več kot soliden analogni scope(pika pri sinusnem signalu 40Hz, je posledica napake, bolje rečeno ultraenostavnega funkcijskega generatorja), vendar proti malo bolj normalnim digitalnim še vedno mankajo podrobnosti.

Je samo zanimiva tehnična igrača.

 Opis:
 Velikost datoteke:  505.35 KB
 Pogledana:  54 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Vlado
Član
Član



Pridružen-a: Sre 03 Mar 2004 21:35
Prispevkov: 563
Aktiv.: 2.38
Kraj: Ljubljana
PrispevekObjavljeno: Ned Feb 21, 2010 11:34 am    Naslov sporočila:   Odgovori s citatom
Še en zanimiv projekt, ni narejen s PIC-em ampak z AVR-om.
http://www.ne.jp/asahi/shared/o-family/ElecRoom/AVRMCOM/AVROscilo2/AVROscilo2.html

Vlado
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
xsyt
Član
Član



Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1346
Aktiv.: 6.48
Kraj: Slov.Bistrica
PrispevekObjavljeno: Ned Feb 21, 2010 11:57 am    Naslov sporočila:   Odgovori s citatom
O bog, to pa potrebujem prevod.. Rolling Eyes Shocked
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Branez
Moderator
Moderator



Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.05
Kraj: Koprivnica HR
PrispevekObjavljeno: Ned Feb 21, 2010 12:02 pm    Naslov sporočila:   Odgovori s citatom
Je lahko slovenski prevod? Samo ne kritizirati, ker mi gre japonščina slabo, ampak zate sem se potrudil. Whistle
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Vlado
Član
Član



Pridružen-a: Sre 03 Mar 2004 21:35
Prispevkov: 563
Aktiv.: 2.38
Kraj: Ljubljana
PrispevekObjavljeno: Ned Feb 21, 2010 2:01 pm    Naslov sporočila:   Odgovori s citatom
Prebereš .bas in za ostalo ne rabiš prevoda. Ostalo lahko prebereš iz sheme.
Vlado
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
xsyt
Član
Član



Pridružen-a: Sre 28 Maj 2008 22:19
Prispevkov: 1346
Aktiv.: 6.48
Kraj: Slov.Bistrica
PrispevekObjavljeno: Ned Feb 21, 2010 2:07 pm    Naslov sporočila:   Odgovori s citatom
Še komentraji v .bas fajlu so čudni znaki... Wink
Kaj pa tole; http://www.nkcelectronics.com/digital-storage-oscilloscope-diy-kit.html ? Za to ceno pri nas še displaya ne dobiš.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Tihi
Član
Član



Pridružen-a: Čet 27 Nov 2003 14:15
Prispevkov: 281
Aktiv.: 1.19
Kraj: Ljubljana
PrispevekObjavljeno: Ned Feb 21, 2010 2:18 pm    Naslov sporočila:   Odgovori s citatom
za ta lene:
http://babelfish.yahoo.com/translate_url?doit=done&tt=url&intl=1&fr=bf-home&trurl=http%3A%2F%2Fwww.ne.jp%2Fasahi%2Fshared%2Fo-family%2FElecRoom%2FAVRMCOM%2FAVROscilo2%2FAVROscilo2.html&lp=ja_en&btnTrUrl=Translate
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lostid
Član
Član



Pridružen-a: Tor 30 Sep 2008 17:23
Prispevkov: 234
Aktiv.: 1.15
Kraj: Ljubljana-rudnik
PrispevekObjavljeno: Ned Feb 21, 2010 2:18 pm    Naslov sporočila:   Odgovori s citatom
O tistem osciloskopu dosti piše http://www.elektronik.si/phpBB2/viewtopic.php?t=14995 tukaj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
PrispevekObjavljeno: Pon Feb 22, 2010 11:53 am    Naslov sporočila:   Odgovori s citatom

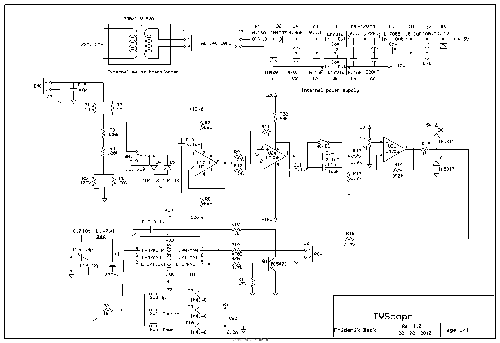

Pripenjam še obljubljeno shemo. Ostale slike pa bodo, ko bom opravil še najtežje delo - vgradnja v ohišje, ki ga še nimam.

 Opis:
 Velikost datoteke:  88.55 KB
 Pogledana:  46 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
