Da opišem svoj problem. Na mizi imam puščene sponke na katere bi nekoč rad priklopil stabilne napetosti in sicer +12V, -12V, +5V, -5V, +3,3V. Maksimalni tok bi bil nekje 1A, lahko tudi več. Nekaj sem gledal po internetu kako bi to izvedel, samo nisem našel kaj pametnega. Še najbolj se nagibam k 78xx in 79xx. Prosim, da mi poveste kako bi bilo stvar najbolje izvesti. Zaželjene so tudi sheme samih vezij.

[msmiha]

Takšnih vezji je na internetu kot smetja. Naj jih naštejem samo nekaj..
Link1
Link2
Če bi sam izdeloval takšen napajalnik bi se pa definitivo odločil za izdelavo Switch napajalnika, saj ima mnogo boljši izkoristek, kar posledično pomeni manjšo oddano temperaturo = manjša hladilna rebra in kup drugih prednosti. Takšne switch napajalnike ima na voljo kar nekaj proizvajalcev, med njimi je tudi Linear Technology

[Raptor]

ATX napajalnik ima vse te napetosti in zmore vsaj 1A na vseh izhodih. Če boš kaj na Koroškem ali v Mariboru ti dam enega.

[bferlic]

Kaj pa če bi za to uporabil računalniški napajalnik? Imaš vse napetosti, ki si jih naštel, pa še veliko večje tokove lahko dobiš iz njega na pozitivnih linijah.

LP Boštjan

[PZUFIC]

Saj imam 450W računalniški napajalnik, samo vsak napajalnik daje neobremenjen na izhodu napetosti daleč od napisanih. Dam primer: če hočemo imeti na 12V izhodu napetost 12V moramo obremeniti 5V linijo, s tem pa posledično 5V linija verjetno ni 5V.

[Azrael]

Brez skrbi obremeni 5V linijo, ta je skoraj zabetonirana, par mV boš že toleriral, saj ti bodo več odstopanj povzročili padci napetosti na kablih in spojih.

Brez obremenitve na 5V linije pri teh napajalnikih, ostale napetosti veselo plešejo.

[PZUFIC]

Aha potem bo šlo tudi z napajalnikom. Toliko boljše.
Zdaj pa še vprašanja:

S kolikšnimi upori(upornost) moram 5V linijo obremeniti?

Kje v Sloveniji dobiti upore(sem jih že enkrat iskal pa jih niso imeli)?

[Azrael]

Če nimaš nič drugega pri roki, recikliraj avtomobilsko H4 žarnico, kjer je pregorela kratka luč.

Če potegneš stran pleh, ki služi za montažo v žaromet. žarnica postale primerno majhna in jo boš lahko montiral v ohišje napajalnika. Trajala pa bo tudi zelo dolgo, saj bo namesto na 12V priklopljena na 5V.

Rešitev s H4 žarnico se preverjeno zelo dobro obnese.

Glede primernih uporov, glej članek, dobiti pa bi jih moral vsaj v HTE.

[ferdo]

Tule bo verjetno marsikaj zanimivega zate. Sam sem realiziral 13,8V/20A napajalnik za napajanje uparjevalnika, ki se uporablja za uparjanje zdravil v čebeljih panjih.

http://www.elektronik.si/phpBB2/viewtopic.php?t=19908&highlight=atx

[Azrael]

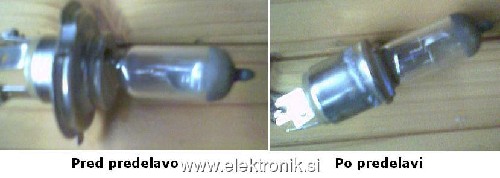

Pripenjam še sliko katero pločevino sem mislil, ko sem pisal o njeni odstranitvi s H4 žarnice, za nemen montaže te žarnice v PC napajalnik.

[PZUFIC]

Azrael odlična ideja. Verjetno bom uporabil novo žarnico, ker stare nimam, je pa za tistih nekaj evrov ni škoda. A potem priklopim samo na dolgo luč?

Me pa zanima kam bi mi svetoval, da montiram žarnico v napajalnik. Verjetno bo nastal problem montaže, saj ima napajalnik ventilator na vrhu in je precej večji od običajnih.

Sem pa razmišljal, da bi jo montiral nekako zunaj in skozi pločevino čez njo s pomočjo pokrova privil steklen kozarec.

Napajalnik pa je Chieftec 400W in sploh še ni bil nikjer v uporabi.

Sem pa za vsak slučaj nekaj poračunal. Če bom na 5V linijo priklopil 60W žarnico to pomeni, da bo tekel tok približno 12A in imam do masimuma(26A) še 14A, kar je več kot dovolj. Je izračun približno pravilen?

Koliko debele žice pa moram za take tokove dati?
Kolikšen tok pa zdržijo bananice za usmernike?

[protoncek]

Veliko novejših PC napajalnikov imajo tole minimalno breme že vgrajeno, tako da zadeva prav lepo deluje tudi brez zunanjega bremena. Najprej preveri, kako je z napetostmi brez žarnice, potem če ne bo v redu jo šele dodaj. Ravno v teh tednih sem razdrl nekaj starih napajalnikov (pobral ven, kar je dobrega preden gredo v smeti) in v večini so notri malce večji upori, vezani direktno na 5V in 12V.
P.s.: v neki drugi temi smo malce razpravljali tudi o predelavi takega napajalnika tako, da dobiš izhod zvezno nastavljiv od 0 do cca 20V ter tok preko 20A, tudi 30...ali pa napetost tam do 30V ter malce manjši tok ---tok je itak močno odvisen od moči napajalnika.

[Azrael]

Pri brezhibni H4 žarnici, je vseeno katero nitko uporabiš, pomembno je samo, da ni nitka prekinjena. V končni fazi lahko priklopiš obe nitki zaporedno in bo življenska doba žarnice skoraj neomejena.

Kam z žarnico, če v napajalniku ni prostora, ne vem, konec koncev je lahko tudi kakšna umetelno izvedena signalizacija.

Pri izračunu moči si se zmotil.

Žarnica ima približno 60W pri 12V, pri 5V bo imela nekje 10 do 20W (tok nekje med 2 in 4A). Točno vrednost za dotično žarnico, bi vedel z meritvijo, saj žarnice različnih proizvajalcev niso povsem enake.

[PZUFIC]

Zvezno nastavljive napetosti ne potrebujem saj imam že puščene puše. Bom izmeril napetosti, ampak kolikor jaz vem je problem v tem, da v kolikor 5V linija ni obremenjena se ob malce večji obremenitvi napajalnik ugasne. Napetosti bom pomeril.

Me pa zanima, če je na posamezno linijo smotrno dodati varovalko ali je sama zaščita napajalnika pred kratkim stikom in preobremenitvijo dovolj.

Izhodne napetosti pa so:

3,3V.....3,405V
5V.....5,08V
12V.....12,00V
-12V.....-11,96V

Ali je glede na meritve neobremenjenega napajalnika, potrebno obremeniti 5V linijo.

Še vedno pa me zanimajo odgovori na vprašanja v mojem prejšnjem postu.[/b]

[Andrej64]

Če mene vprašaš ne. Ponavadi je bilo potrebno 5V linijo obremeniti, da se je napajalnik sploh zagnal. Če se zažene brez tega, potem jaz nebi kompliciral. In pa kot vidim imaš napetosti v mejah normale.

Varovalke ne rabiš, ker je zaščita v napajalniku dovolj učinkovita. Kar se pa tiče kablov pa bi sam izbral nekaj med 2,5-4-5mm2. Za tokove do 10A bo zadosotval že kabel preseka 2,5mm2 s tem, da imaš še nekaj rezerve.

Sicer pa kot je že bilo predlagano - malo se poigraj z žarnico oz. različnimi bremeni, meni je žarnica že velikokrat prišla prav kot umetno breme.
