[laura]

Hi!Zakaj bi ga pa zdaj metal v keson?Imaš idealno priliko da se kaj naučiš-zgubiti tako nimaš nič?!Meritve upornosti trafa z ohmmetrom pa ti tako ne povedo nič(razen prekinitve navitja oziroma direktnega preboja med sek. in prim.)-njegovo izpravnost lahko preveriš samo med delovanjem.

[MarkoM]

Jah, saj, če sem izmeril prekinitev navitja, potem si nimam kaj začeti s takšnim transformatorjem. Meritve sem opisal v enem od prejšnjih objav.

[kvizko]

Ja Marko....žal ga ni več možno dobit...vse veze in poznanstva sem poklical in je zadnji šel spomladi....žal!!!

[Azrael]

Mogoče kdo ve ali ta TV deluje s transformatorjem od Gorenje K11 sašije ? Pinout bi ustrezal, napetosti tudi, trafo ima še navitje za +200V, ki se pri G2 ne uporablja, morebiten problem je drugačna zasnova primarne strani napajalca pri G2 integrirano vezje, pri K11 diskretna tehnika.

Tako, da vem kaj narediti, če crkne mrežni trafo še pri tem G2, ki je pri meni doma.

[bbrane]

Zdravo !

Nisem prej spremljal te teme. Če sem prav ugotovil imaš zanič trafo tr 651 iz G2 šasije . Imam, kompletno šasijo in ko sem ga likvidiral ( zaradi ekrana )je bil delujoč. Če rabiš lahko seveda dobiš ta trafo zastonj seveda.
Če rabi se mi oglasi .


Lp !

[laura]

Hi!Ta načrt ki ga je poslal Azrael ni pravi za ta TV!Na načrtu ni namreč pina 10(ti si meril med pinoma 8-10=02).Ta del sekundarja je galvansko ločen od ostalih navitij.Glede na to da imaš spoje od 4-16 pin dvomim da je trafo hin.Najverjetneje je eden od pinov(8,10)vezan na maso.Če je tako sploh nimaš dvomov o prekinitvi sekundarnega navitja!Če ti gori T651 je pa lahko dosti vzrokov.Pobiranje špic(C652,D654,R6369) oz.stabilizacijski del(C655,C653(!),P651,R652,653,D651,C654,C659...).Bolj na kratko:pri taki starosti izpuhti kapacitivnost elkotov,zato začni z njimi-še posebej C653.Pa seveda diode,upori,da ne govorim o morebitnih hladnih spojih.Ker glede na tvoje navedbe še vedno mislim da je problem na primarni strani usmernika.Upam da še nisi obupal!?

[MareP]

Pozdravljeni!

Še en Marko s podobno težavo. Gre za TV Voyager 51 TTX (BTV51-15071), torej šasijo E5.
Ko vklopim TV, se ne zgodi nič drugega kot to, da trafo TR651 začne "čivkati". Gre za trafo firme Eldor s kat. št. 415932. Če ga MarkoM ne potrebuje za znanstvene namene, bi uporabnika bbrane prosil, če mi ga odstopi.

Vnaprej hvala.

LP!

[bbrane]

Zdravo MareP !

Ampak ta trafo iz E5 je popolnoma drugačen kot iz šasije G2 čeprav z isto oznako na šasiji Tr 651

Imam tudi tega iz E5/h z oznako Tr651. Pini : primar 3,7,9in 13 - sek : 4,6,8,10 in 14

Lahko dobiš vendar po mojem mnenju ni problem v transformatorju. Kar veliko te šare sem dal skozi pa sem stikalni trafo samo enkrat menjal. Poglej ostale zadeve : tranzistor ,diode elkote,.. - nekaj ti zadevo bremeni .

Lp !

[Azrael]

@laura

Če imaš bolj ustezno shemo, si jo pripravljen deliti z nami ?

Kot sem napisal vem, da so na shemi napake, vendar boljše za G2 nisem našel.

[laura]

Hi!Seveda,samo moram najti pravo.Sem že pogledal na ozs pa zaenkrat še nič.Se javim!

[MarkoM]

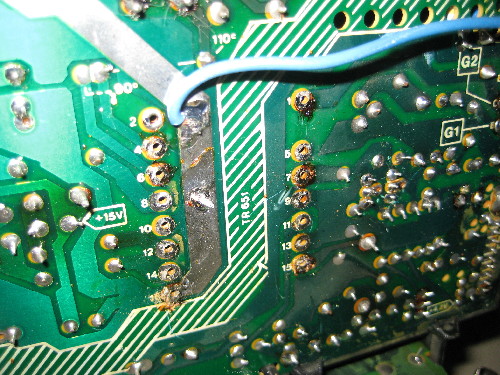

Takšen razpored pinov je na moji šasiji. Bo držalo kar trdi laura, če je med 8 in 10 prevodnost in je galvansko ločeno. Pin 10 je na maso vezan.
Pin 2 pa sploh ne obstaja.

[Azrael]

Prišel sem do še ene sheme G2, ki se razlikuje od te, ki jo je najti na Electromaniacs.

Vendar žal je še vedno drugačna kot ta ki bi odgovarjala uporabniku MarkoM.

[MarkoM]

Dobil drugi trafo z enako oznako kot je moj in pin 8 ter 10 prevajata s 16. Še sedaj mi ni jasno ali je moj trafo fuč ali ne.
Res pa je majhna razlika v oznaki trafotov: moj ima TRE 132/4207 in v spodnji vrstici C9
Drugi trafo uporabika branka pa ima oznako TRE 132/42-07 in v spodnjki vrstici A7 S ter njegov nima pina 10.

[Azrael]

Gledam tvojo sliko in me zanima, ali vidim prav, da pin 10 transformatorja ni priklopljen nikamor ?

Če res ni, potem bi pripeti shemi morali odgovarjati in "novi" trafo kar vgradi, preveri elemente na primarju in sekundarju in če bo videti v redu, vklopi čez 100W žarnico.

Mimogrede, pri nekaterih teh televizorjih si ob nakupu dobil zraven shemo. Jo mogoče imaš založeno med računi in navodili ?

[Azrael]

Malo sem brskal po shemah, ki jih imam.
