damo
Član
Pridružen-a: Čet 31 Jul 2003 13:45
Prispevkov: 2008
Aktiv.: 8.47
Kraj: Krško
|
 Objavljeno: Čet Nov 11, 2010 5:46 pm Naslov sporočila: |
 |
|
Koliko gledam po internetu, zgleda, da so Kitajci naredili "upgrade" tega šublerja, mu dali večji zaslon, ter upočasnili komunikacijo.
Stara verzija z manjšim zaslonom:
Novejša verzija z večjim zaslonom:
Če ima kdo starejšo verzijo, jo menjam za novo verzijo (popolnoma nov, nerabljen), plačam vse eventualne poštne stroške, pa še za kako pivo povrh.
Oz. če kdo ve, kje lahko kupim staro verzijo, še toliko bolje.
_________________
Dobrga štromarja samo slab šnops strese! |
|
| Nazaj na vrh |
|
 |
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 20.99
Kraj: LJ
|
| Objavljeno: Ned Nov 21, 2010 12:13 am Naslov sporočila: |
|
|
@damo si že kaj našel?
Tudi jaz se ukvarjam z nečem podobnim. Ima mogoče kdo kakšne fotocelice (A & B sig.) za odjem signala s kolesa na sliki? širina pero/presledek je 3mm. Žarka bi morala biti široka 1mm v razmaku 2,5mm oziroma 5,5mm, da bo razmerje med signaloma A in B pravo za up/down counter. Drugače bom moral sam nekaj sestavit
|
|
| Nazaj na vrh |
|
|
Silvo
Moderator

Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.91
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Ned Nov 21, 2010 12:19 am Naslov sporočila: |
|
|
Optika stare miške na kolešček morda?
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 20.99
Kraj: LJ
|
| Objavljeno: Ned Nov 21, 2010 12:25 am Naslov sporočila: |
|
|
| Silvo je napisal/a: |
| Optika stare miške na kolešček morda? |
Tisto je malo prefino in prenežno za v industrijsko okolje. Poleg tega bo morala imeti "podkvica" vsaj 5mm špranje, ker tista os med menjavo smeri vrtenja malo skače gor in dol (poganja polža), pa še sam "propelerček" opleta za kakšen mm ...
|
|
| Nazaj na vrh |
|
|
mirkatmir
Član
Pridružen-a: Pet 25 Jul 2003 9:14
Prispevkov: 1876
Aktiv.: 7.92
Kraj: Ribnica (JN75IR)
|
| Objavljeno: Ned Nov 21, 2010 12:44 am Naslov sporočila: |
|
|
V inkjet tiskalnikih sta po dva senzorja. Če jih nikjer ne dobiš, ti odstopim kakšnega.
_________________
lp, Miran (Miro - S51SK) |
|
| Nazaj na vrh |
|
|
RUros
Član
Pridružen-a: Čet 09 Mar 2006 22:26
Prispevkov: 1031
Aktiv.: 4.39
|
| Objavljeno: Ned Nov 21, 2010 12:46 am Naslov sporočila: |
|
|
Še zmeraj je plastično ampak vseeno... Kakšni starejši tiskalniki (InkJet) so imeli takšne fotocelice s širšo režo, da so zaznavali če je pokrov zaprt.
Morda bi to kaj prav prišlo.
EDIT: malo prepočasen  .
|
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.91
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Ned Nov 21, 2010 12:49 am Naslov sporočila: |
|
|
| Iztok je napisal/a: |
| Silvo je napisal/a: |
| Optika stare miške na kolešček morda? |
Tisto je malo prefino in prenežno za v industrijsko okolje. Poleg tega bo morala imeti "podkvica" vsaj 5mm špranje, ker tista os med menjavo smeri vrtenja malo skače gor in dol (poganja polža), pa še sam "propelerček" opleta za kakšen mm ... |
Iztok, tisto je kar robusno. Dejansko sta tam notri dve ir sprejemni diodi ter še nekaj logike. Izhod je enak kot na rotacijsem enkodru. Na drug strani daš eno IR diodo. Brez problema bo delalo tudi če bo razmik cm ali več. Sam sem zadevo nekoč uporabil za nekaj podobnega. Delal sem eno merilno napravo za folijo.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 20.99
Kraj: LJ
|
| Objavljeno: Ned Nov 21, 2010 1:02 am Naslov sporočila: |
|
|
| mirkatmir je napisal/a: |
| V inkjet tiskalnikih sta po dva senzorja. Če jih nikjer ne dobiš, ti odstopim kakšnega. |
Lahko prosim malo poslikaš kako izgleda. Koliko pa je razmak med žarkoma?
Če bo odgovarjal pridem po njega tudi v Ribnico. Lahko tudi jutri popoldan ...
|
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 20.99
Kraj: LJ
|
| Objavljeno: Ned Nov 21, 2010 1:05 am Naslov sporočila: |
|
|
| Silvo je napisal/a: |
| ... Izhod je enak kot na rotacijsem enkodru. Na drug strani daš eno IR diodo. Brez problema bo delalo tudi če bo razmik cm ali več. ... |
Ti čisto verjamem tisto o razmiku, čeprav zadeva po input diagramu izgleda kar pedantna. Smolo imaš lahko le, če je med začetkom enega in drugega zobčka razmak enak kot med žarkoma FC ...
|
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.91
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Ned Nov 21, 2010 1:12 am Naslov sporočila: |
|
|
Razmik med sprejemnimi diodami je sila majen. Verjetno ni niti mm. Na drugi strani je dovolj ena oddajna dioda. Zobek bo preštet ko bosta obe led diodi spet osvetljeni. Smer pa določena glede na to katera je bila prej pokrita.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 20.99
Kraj: LJ
|
| Objavljeno: Ned Nov 21, 2010 1:34 am Naslov sporočila: |
|
|
| Silvo je napisal/a: |
| Razmik med sprejemnimi diodami je sila majen. Verjetno ni niti mm. Na drugi strani je dovolj ena oddajna dioda. Zobek bo preštet ko bosta obe led diodi spet osvetljeni. Smer pa določena glede na to katera je bila prej pokrita. |
Ja, to je to! Obe diodi morata biti v določenem trenutku hkrati odkriti in hkrati zakriti. Zaporedje preklopov pa naredi ostalo
@Silvo, na kakšno vezje pa si priključil te FC, da je dohajalo? Pri meni se zadeva namreč zavrti s tudi 3000rpm in pri 50. zobčkih to kar naredi frekvenco 5kHz, ki jo ne dohaja ravno vsak MC ...
|
|
| Nazaj na vrh |
|
|
Jernej Š.
Član
Pridružen-a: Pon 25 Jun 2007 23:33
Prispevkov: 83
Aktiv.: 0.38
Kraj: Primorska
|
| Objavljeno: Ned Nov 21, 2010 10:13 am Naslov sporočila: |
|
|
Živjo!
Če rabiš profesionalno zadevo, lahko pri proizvajalcu HEIDENHAIN najdeš "pametne" linearne enkoderje (sicer absolutne). Rotacijske uporabljamo v firmi in o kvaliteti ni dvoma. Cena pa verjetno ne bo nizka. Potrebuješ še vmesnik za komunikacijo, ker uporablja svoj protokol (EnDat).
Lep pozdrav!
|
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.91
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Ned Nov 21, 2010 11:39 am Naslov sporočila: |
|
|
Iztok, vse zavisi od nadaljne elektronike. V mojem primeru je bila frekvenca nižja. Zadevo sem vozil direkt. Branje 5khz bi načeloma moglo iti, če mikrokontroler ne bi kuril dosti procesorskega časa še za kaj drugega. V koliko bo to le števec je zadeva dokaj enostavno izvedliva z logiko. Za števec ter pogon za displeje vzameš recimo 40110 (števec gor/dol+ driver za 7 segmentni displej) spredaj narediš logiko s kakimi vrati 4011/4001 ali kakim filip-flopom 4013... pa imaš števec. Če gre še za kako nadaljno obdelavo preštetega lahko podatke "prestrezaš" še z mikrokontrolerjem. Za obdelavo bo ostalo več procesorskega časa, če le ta ne bo rabil osveževati prikaza.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
mirkatmir
Član
Pridružen-a: Pet 25 Jul 2003 9:14
Prispevkov: 1876
Aktiv.: 7.92
Kraj: Ribnica (JN75IR)
|
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.69
Kraj: Kranj - struževo
|
| Objavljeno: Ned Nov 21, 2010 2:39 pm Naslov sporočila: |
|
|
| Jernej Š. je napisal/a: |
lahko pri proizvajalcu HEIDENHAIN
...
Potrebuješ še vmesnik za komunikacijo, ker uporablja svoj protokol (EnDat). |
Ne ga srat
EnDat pa še absolutni - govora pa je o preprostem inkrementalnem senzorju.
Če bi res rabil linearni absolutni senzor, bi jaz šenkal en prototip...
Iztok,
imej v mislih, da ni potrebno, da sta prekinjevalnika ravno en ob drugem. Lahko sta tudi nekaj zob narazen. Glavno je, da je nastavljen pavilni fazni zamik med njima. Točno lahko to nastaviš ob počasnem vrtenju in z osciloskopom.
Važna pa je optika na sprejemni diodi, da gleda res samo eno črtico. Bolj kot bo ozko vidno polje, bolj bo zadeva točno delovala.
Mikrokontrolerji obstajajo tudi takšni z integriranim inkrementalnim števcem. Enega od takih imam na mizi (STM32F103xxx).
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding |
|
| Nazaj na vrh |
|
|
|
Pomoč
Išči
Seznam članov
Skupine
Statistika
Album
Filemanager
Registriraj se
Priponke
Koledar
Tvoj profil
Prijava

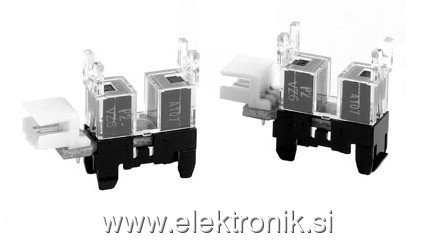

je pa enak kot na sliki, vendar brez tistih ušesc na zgornji strani.
