[Branez]

Katerega Borisa?

[julfi]

[start]

@julfi, kaj sem ti povedal, ko si se spuščal v to?
Brane si niti ne zapiše take zadeve on si jih zapomni in te potem kot organ pregona preganja še mesece, leta, desetletja...
Kljub temu, da ti, risanje tiskanine vzame 5min. Kar pomeni da ti na dan ostane še 7h in 55min...

[julfi]

Zgleda da ima žena fešto že cel mesec

[start]

A zato ti ne "rata" narisat.
@Brane, no jaz bi malo popustil. Saj veš kako je, ko imajo žene pred, vmes in po menstrualni sidrom...

[julfi]

Ma sej ni zaradi 5 minut, dejansko vzame lih tolko, ampak dej no, to je že malo smešno postalo. Očitno ga poznate kot takega, tudi glede na privat sporočila ki sem jih dobil. Sploh pa ko mi sledi v postih in obeša moja vezja gor se mi zdi primitivno. Če pa smo že pikolovski in moja pomoč ni bila dovolj, se vrnimo nekaj strani nazaj, kjer sem lepo povedal da elektroniko poznam bolj malo in potrebujem datasheete po katerih lahko zrišem ohišja. Datasheetov nisem dobil, dobil pa sem teženje na mrtvo, ker je lih to čakal. In po vsem tem naj bi še vezje poslal ? Heh, najboljše da mu še račun za elektriko plačam

[Branez]

Samo tole sem želel slišati:

[julfi]

No tako, sam da si vesel. Zato sem tudi rekel da potrebujem narisano shemo in datasheete da spravim v program, ker si tako težil da hočeš imet pcb. Zato sem raje napisal kako to narediš in ti je tudi uspelo, kar bi ti verjetno tudi brez moje pomoči.

Sporočila niso bila tvoja.

Če se že debatira dalje predlagam da se držimo teme ker bo drugače koga srat prtisnlo preden bo 5V ven dobil

[kornjace]

Prosil bi administratorja, če lahko to temo počisti in zaklene, ker očitno ni zanimanja za temo, ampak samo za zbadanje in provociranje.

Lp

[Krampus]

BraneZ, malo potegni ročno

Julfi, ti pa spij eno pivo, da se ohladiš

[David2204]

[marko]

Če smem, bi si sposodil tole temo (ki je itak zašla) za eno vprašanje Billy-u.
V datasheetu za lm7805 (npr. http://www.fairchildsemi.com/ds/LM/LM7805.pdf, stran 22, pri DC regulation) je shema, kjer je za vhodni C napisan 0.33 uF, za izhodni pa 0.1 uF. A je to potem v praksi ok ali ne? Jaz sem do sedaj vedno uporabljal od 10 uF pa do 22 uF, ker so to imeli vsi, nisem se pa nekaj poglabljal v to. Po tvojem sporočilu sodeč (ali pa ga jaz narobe razumem) so mali kondenzatorji napaka in naredijo več škode kot dobrega. Lahko komentiraš to?

Se pa opravičujem za citat. Sem ga moral dodati, da se ve kontekst, ker je celotna tema malo zašla

Hvala.

[Sport Billy]

Eh, Fairchild Škrt s podatki bolj kot stric Skopušnik
Bolje je pogledat podatkovnice od drugih proizvajalcev. Jaz sem star čudak, ki ga bolj kot to, kar je noter, zanima to, česar ni noter.

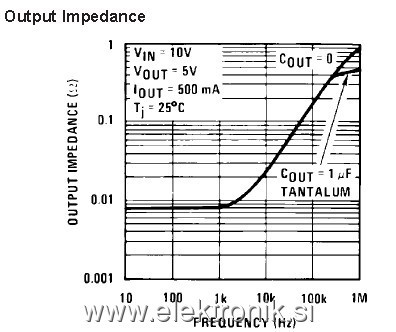

Sliko v prilogi jaz berem tako:
- nad 1kHz začenja izhod regulatorja postajati induktiven
- graf je narejen pri 500mA izhodnega toka,
- vhodna nepetost 10V, izhodna 5V

Iz tega zaključim, da so "nafrizirali" zadevo in mu postavili zelo ugodne pogoje, saj pri 500mA je izhodna impedanca hudo nizka. Pri nižjem izhodnem toku gre izhodna impedanca gor, prav tako so rezultati slabši pri manjšem padcu napetosti na samem regulatorju. Papir vse prenese, v praksi so rezultati bistveno drugačni (slabši).

Iz slike razbereš (izračunaš) induktivno reaktanco, ki potem s kondenzatorjem tvori LC nihajni krog.

Kot bonbonček imaš potem še dodatno linijo, kaj se zgodi, če je na izhodu 1uF tantal.

V praksi je regulator običajno (žal) nekaj cm vstran od porabnika in tlačit 100nF kondenzator na regulator je neumnost. Če že, potem je bolje zatlačit 100nF čimbližje porabniku, na izhod regulatorja pa min. 47uF elektrolit. Pa obremenit regulator z vsaj 50mA, da gre izhodna impedanca dol. Pri 5V izhodni napetosti to pomeni vsaj 100R upor na izhodu.

Kakorkoli, gledat regulator kot samostojno enoto nima smisla, saj štejejo samo končni rezultati, merjeni pri porabniku. Dokler napajaš enostavno vezje, npr. LED trak, je skoraj popolnoma vseeno, ali boš dal 100nF ali 100uF.

[Sport Billy]

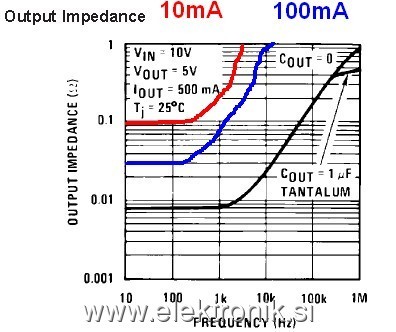

Sem skiciral še izhodno impedanco pri 100mA (modro) in 10mA (rdeče), če bo koga zanimalo. Prostoročno, zato +/- 20% tolerance

[marko]

Živjo!

Torej, če se npr. osredotočimo na 5V napajanje za mikrokontroler, na izhod 47uF elektrolit, pa napajalne nogice cipov pa 100nF (to itak).

A vhodni 0.33 uF je pa ok?
