[ervinja]

Tale timer bi si naredil pa nimam programa za njega, ker v programiranju nisem vešč bi prosil če mi kdo pomaga.
Hvala

[jospeti]

Zdravo!

Za kakšne časovne vrednosti pa je tale timer???


LP Jos

[igo]

Kakšno funkcijo naj opravljata vhoda 1 in 2 ter tipki S1 in S2?
In kdaj naj postane aktiven izhod, ki vodi na rele?

Kje si našel sliko? Ni nobenega programa zraven?

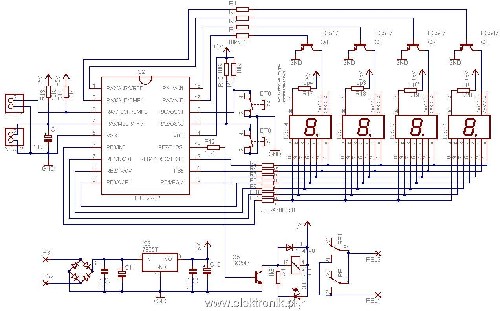

Vhod 2 kratko sklene kondenzator C1. To NI dobro. Vezje nima nobenih 100nF blokirnih kondenzatorjev. En bi moral biti namesto C1, drug na enakem mestu ob vhodu 2. Pa še en povsem ob napajalnih pinih PICa.
R12 je dovolj 470 Ohm, R1...R4 pa 1kOhm.
Stalnega svetenja decimalnih pik ne razumem najbolje (če nočeš, da svetijo, jih lahko kar brez uporov vežeš na GND). Za nadzorovano svetenje pik pa boš rabil še en izhod, ki si ga lahko z multipleksiranjem deliš s S1 ali S2 (je treba malo čarati s TRISA, lažje bi bilo ob uporabi pull-down upora za S1 oz. S2).

LP,
Igor

[jurem]

Oj,

poglej si tole povezavo , kjer boš našel 4-digit timer.

Lp
Jure

[ervinja]

Jurem super bom počakal na vašo ploščico da izide.

[jurem]
