boco · Objavljeno: Sre Maj 06, 2009 1:01 pm Naslov sporočila: Podatki za LCD

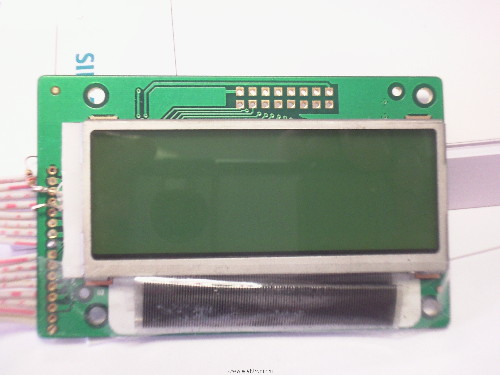

Kje naj najdem pinout za LCD, ki je v priponki. Vem kje je masa ne vem pa za ostalih 17 pinov od skupaj 18.
Zadevo bi rad povezal z Atmega18...
Hvala za kakršenkoli nasvet.
LP
Boris

aly · Objavljeno: Sre Maj 06, 2009 2:48 pm Naslov sporočila:

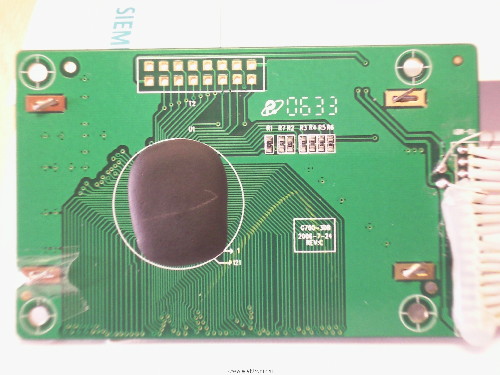

Sicer pa je tako (pogled od spodaj - prva slika):
1 = napajanje
2 = ?
3 do 10 je podatkovno vodilo (8-bitno)
11, 12, 13 so verjetno E, R/W in RS (v poljubnem zaporedju Smile

)
za 14 in 15 bi moral pogledati kam gredo vie, mogoče je osvetlitev?
16 = GND

Poskusi najti kak drug LCD s 16-pinskim konektorjem in se tam orientiraš.

Ali pa kak drug LCD, z znanim pinoutom, za lažji začetek programiranja...

P.S. Kaj je tisti flat kabel zraven? Meni izgleda, da je paralelna priključitev temu dvovrstičnemu konektorju.
Poglej, če ti tale pinout pride prav:
http://aljaz.info/elektro/lcd/LCD_LM016.pdf
Napajanja in osvetlitve so lahko razmetana kjerkoli.
