[protoncek]

seveda je tako. Ko zmanjšaš napetost na motorju se ustrezno zmanjša poraba. Vseeno je kar veliko. Zakaj pa tega hladilnika ne montiraš zunaj nekje ? Avto hladilnik je kar glomazna zadeva...

[priesteye]

je montiran zunaj, a še vedno je zelo glasen ko se ventilator vrti z polno močjo
hladilnik pa mora biti postavljen pokonci, zaradi česar pa se toplota ne odvaja tako hitro, zato pa potrebujem majhen pretok zraka skozi (razlika se takoj pozna pri temperaturi komponent računalnika)

[Azrael]

Pa ima smisel tako zmogljivo hlajenje, ki po svoji konstrukciji zlahka hladi nekaj kW (pri avtomobilskem motorju gre v toploto 2/3 vse moči goriva in skoraj polovico tega dobi ta hladilnik), za hlajenje PCja, ki v najhujšem žge 200W?

Je sploh omembe vredna razlika, če forsiraš zrak skozi hladilnik ali ne?

Namreč zadnjih nekaj °C nad temperaturo okolice je zelo težko doseči, pod temperaturo okolice pa s takim hlajenjem ne moreš. In ker je hladilnik zelo verjetno črn, ti ga lahko prilično ogreje sonce in je mogoče bolje, če poskrbiš, da bo v senci, če praviš, da imaš zadevo zunaj.

[priesteye]

Razlika je takoj 5-7C, če je ventilator vključen in skoraj na minimumu, če deluje na max je razlika 10-12C.
Ja imam gtx260, q6600, mosfet, NB, SB in izdelal bom še hlajenje za diske. Zakaj to rabim, to sem naredil zato, ker je bil računalnik preglasen in grafična prevroča (60C med igranjem pa do 95C), kar je posledično segrevalo vse druge elemente in tako dalje. Glavni razlog je pa bil ta da sem hotel nekaj novega narediti, zato pa nisem šel v trgovino dal 370€ in stvar bi bila zaključena. V šoli imam možnost, da izdelam sam vodne bloke na cnc rezkarju, katerega se učimo programirati.
Pač nekako recimo da imam preveč časa in možnost, da se s takimi malenkostmi ubadam

Računalnik imam v kleti, hladilnik pa v tisti luknji za kletno okno (če si predstavljate, bom prilepil sliko )

[priesteye]

Še slikice:
Hladilnik:
http://www.s hrani.si/f/O/Uj/4A1LxVDb/2/pb020010.jpg
Hladilnik+črpalka (v uporabi imam podobno, moral sem jo zamenjati ker ta je bila že zelo uboga ):
http://www.s hrani.si/f/2V/5j/3f4eQsLi/pb120037.jpg
In še prostor (slikano z mobitelom, ker drugega nisem imel pri roki):
http://www.s hrani.si/f/O/121/3rWe0On0/lgim0280.jpg

[jerny]

S tem ko bi zmanjševal napetost se bi vrtljaji tudi zmanjašali, torej bi lahko to naredil preprosto z Lm317. Se motim?

[Peter]

LM317 bi se preprosto pregrel in spustil dušo v prvi minut delovanja pri toku 9A.

[jerny]

Aha oprostite spregledal sem da gre za tako močan motor.

[priesteye]

Namesto C1=100nF sem uporabil 50nF, vendar še vedno piska, ampak z višjo frekvenco, naj probam še z nižjo vrednostjo C? ca. 30, 20, 10nF?
Kaj se pa lahko zgodi, če dam prenizko vrednost kondenzatorja?

[Azrael]

Motor gnan s PWM ti bo cvilil zaradi načina krmiljena samega, Temu se ne moreš izogniti.

Ker ti natančno reguliranje vrtljajev ni prioriteta, bi bilo mogoće bolj primerno uporabiti trafo z odcepi in tako motor priklopiti (preko usmerniškega mostiča) na nižjo napetost. Vrtelo se bo, hrupa bo manj, izgube energijje in poraba tudi manjša,

Sicer ni nujen trafo z odcepi (ta je drag), dovolj je, da ugotoviš pri kateri napetosti ima motor željene lastnosti in potem kupiš/narediš trafo ki ima ustrezno izhodno napetost in zmore zadosten tok.

[priesteye]

Hvala za ta odgovor, ki me je pripeljal do naslednje zamisli
Lahko bi pa imel kombinirano, da bi preklapljal med trafom (se pravi malo vrtljajev, brez možnosti regulacije - območje vrtljajev, ki bi jih uporabljal večino časa in pri katerih pwm 555 "piska") in preklop na pwm 555 katerega bi uporabljal v primeru, ko bi ga potreboval - za dodatno hlajenje.
Sedaj moram samo še dobiti sheme, da naredim trafo

[red_mamba]

PWM regulacija cvili pri nizkih obratih, če je frekvenca nizka
Pri višjih frekvencah sicer ne moreš tako dobro nizkih obratov držati a je zato zadeva bolj prijetna za uho.

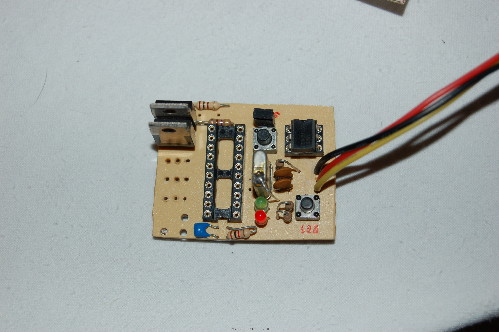

Jaz imam še nekaj tiskanih vezij za atmelov mikrokontroler, ki krmili do 5 MOSFET-ov. Bila so vezja narejena za regulacijo modelarskih motorjev, tako da rabi na vhodu signal med 1ms in 2ms, ampak bi se dalo predelat tudi v kaj drugega.


Za eno kavo lahko prideš iskat plato pa si dodaš elemente, ki manjkajo

[priesteye]

Sem bol zelen na tem področju, kor razumem krmili več teh v mojem primeru BUZ11, ampak kako bi jaz to lahko uporabil (imam samo enega)?

Z frekvenco sem pa opazil, višja kot je pri nižjih obratih obrati nekako niso konstanti ampak malo pospešuje pa spet upočasnjuje.
