Brisana vsebina odstranjenega uporabnika.

VolkD · Objavljeno: Čet Dec 17, 2009 12:24 am Naslov sporočila:

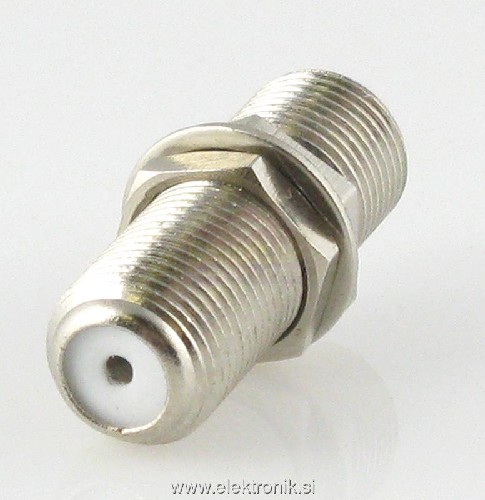

F konektor je verjetno to kar iščeš.
Razdelilec pa ni ravno tri take skupaj, ampak mora biti narejen vsaj tako da tudi signal razdeli po moči na pol in to v relativno širokem frekvenčnem spektru. No ni nujno da na pol, lahko se signal deli na več kot dva izhoda.

Tak primer imaš tule: http://www.sadoun.com/Sat/Installation/4-way-splitter.jpg

V domači režiji pa lahko zelo uspešno narediš wilkiinsonov delilnik: http://individual.utoronto.ca/georgas/wilkinson.JPG

Pozor: Zadnja plast laminata je bakrena. Širine posameznih linij pa morajo ustrezati pravilnim impedancam za katere je delilnik narejen. Tale na sliki je očitno 50 Omega

ski, saj je upor na sliki 100 Omega

Prav tako so dolžine linij odvisne od frekvence za katere je tak delilnik narejen. No kljub temu je potrebno vedeti, da je naprava relativno širokopasovna.

Naslednja stvar ki jo lahko naredimo je 3db sklopnik: http://www.rfcafe.com/references/electrical/images/directional%20coupler.gif
Tudi ta je frekvenčno odvisen in seveda relativno širokopasoven. Njegovo širokopasovnost se da še povečati s posebnimi pristopi pri izdelavi ( počasno približevanje obeh vodnikov in različne širine sklopljenih vodov. Lahko tudi z različno debelino uporabljenega dialektrika.
Domače izdelave se najlažje lotimo tako, da ranimo plašče dveh kablov na primerni dolžini in jih (plašče) sespajkamo skupaj. Pri tem moramo odrezati tudi del izolacije, da so žile bližje ena drugi. S tem dobimo dovolj velik sklop. Z nekaj poskušanja se da priti do 3 db sklopa v relativno širokem TV pasu.

s55m · Objavljeno: Čet Dec 17, 2009 6:31 am Naslov sporočila:

Delilniki za TV ali CATV so tako poceni, da domača izdelava nima nekega smisla. Obstajajo pasivni in aktivni delilniki, kaj potrebuješ pa je odvisno od tega, koliko signala je prisotnega na priključku, saj v najboljšem primeru izgubiš 3dB (polovico signala), v praksi pa vedno več.
Delilniki se potem delijo še po frekvenčnem pasu prenosa in seveda, po DC prenosni karakteristiki. Tukaj lahko vidiš, kakšni so...

. · Objavljeno: Čet Dec 17, 2009 9:50 am Naslov sporočila:

Brisana vsebina odstranjenega uporabnika.

MarkoM · Objavljeno: Čet Dec 17, 2009 10:05 am Naslov sporočila:

stane · Objavljeno: Čet Dec 17, 2009 10:11 am Naslov sporočila:

Ne. Izberi pa pravi konektor glede na debelino kabla.

japek · Objavljeno: Čet Dec 17, 2009 10:26 am Naslov sporočila:

Zelo lepo dokumentirana montaža je tudi tu .
