[sebaveh]

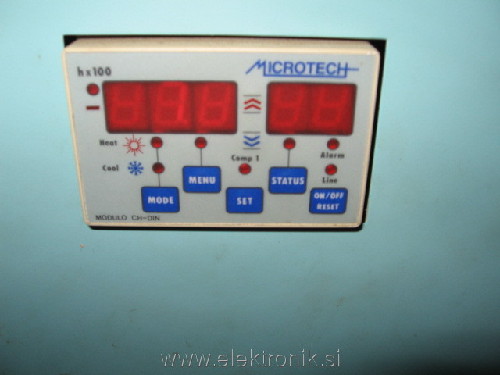

Jaz pa iščem ekvivalent elementa TLP3507. Gre se za optični sklopnik z vgrajenim triakom. Ta je vgrajen v modulu (Microtech) od hladilne naprave proizvajalca Rhoss. Služi pa za neposreden vklop kontaktorja, ki potem vklaplja kompresor. Navitje kontaktorja je 230V, toka skozi njega še nisem izmeril. Priključek 5 tega optosklopnika ni na ploščici v modulu povezan nikamor.
Podatke sem sicer našel, žal pa ga niti v HTE, niti v Čipu nimajo. Pravijo da takšnih nikoli niso imeli, v njihovem katalogu pa tudi ni zapisanega ekvivalenta.
Tako me zanima, če je še kakšen podoben da bo opravljal to nalogo, najbolje če bi bil v enakem ohišju (drugače bom pač moral malo predelati, a nič hudega).

Prav bi mi prišla tudi navodila za uporabo tega modula, če je že kdo delal s takimi?

Hvala!

[PPG78]

[sebaveh]

[sebaveh]

Zanima me tip oziroma model tega temperaturnega tipala. Trije takšni so vgrajeni v klimatsko napravo RHOSS, dva za merjenje temperature vode (pritok in odtok), ter eden za temperaturo hladila iz kondenzatorja (preko tega se uravnava hitrost ventilatorja na kondenzatorju).

No, to tipalo mi meri temperaturo vode na odtoku izmenjevalca in računalnik kaže neke čudne temperature, od -20 do +60. Posledično mi zato računalnik javlja napako, da voda zmrzuje. Nevem, če je voda prišla v notranjost ali kaj...

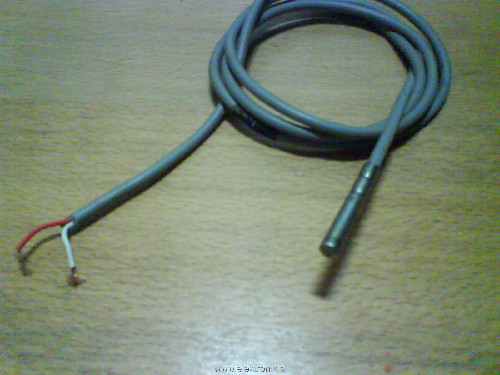

Tipalo je na sliki, kovinski del ima premer 6mm in dolžino 40mm. Upornost pri temperaturi 25°C sem na preostalih dveh izpravnih tipalih izmeril 1009 ohmov. Ima pozitiven temperaturni koeficient.

Očitno bi lahko bil Pt-1000, ampak ali nimajo ti 1000 ohmov pri 0°C, tale moj pa šele pri okoli 20°C ? Ravno zato sem v dvomih če je to Pt-1000 ali podoben ali kaj drugega...

[Highlag]

Verjetno je notri kakšen NTC

[gumby]

Izmeri upornost pri 0 in 100 stopinjah... iz tabel boš verjetno lahko potem razbral tip

[lojzek]

[sebaveh]

Tinte mi je dal piti krmilnik klima naprave, katerega sem enkrat že omenjal tukaj.

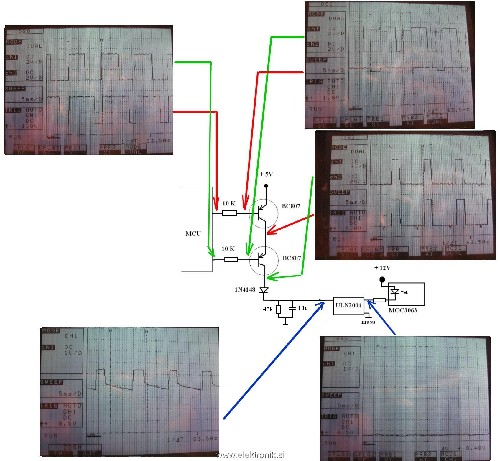

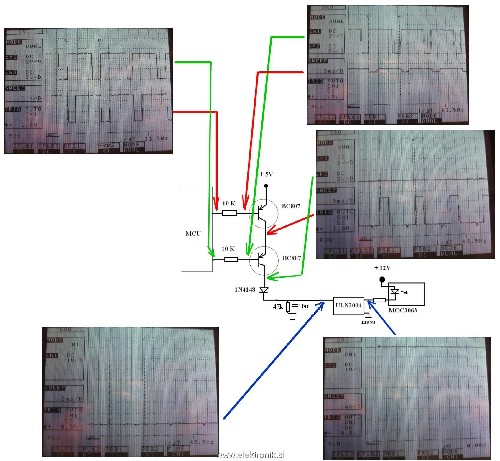

Kontaktor kompresorja vklaplja in izklaplja po nekajkrat na sekundo. Kontaktor krmili MOC3061, katerega krmili ULN2004, kateri preko 1N4148 diode dobi napetost iz dveh zaporedno vezanih PNP tranzistorjev BC807 (oznaka FB9). Bazi obeh tranzistorjev sta preko 10k uporov vezane vsaka na svoj pin mikrokrmilnika XC68HC705C. Osciloskopa nimam, sem pa z multimetrom meril enosmerno in izmenično napetost na izhodih mikrokrmilnika. In ugotovil, da vse skupaj pleše in plava nekje med 1 do 3 V. In to tudi na sosednjih pinih.
Upore in diode na ploščici sem izmeril in meitve se mi ne zdijo sporne. Tudi s testom diod sem na tranzistorjih izmeril napetosti Ucb in Ueb 1,012 V.

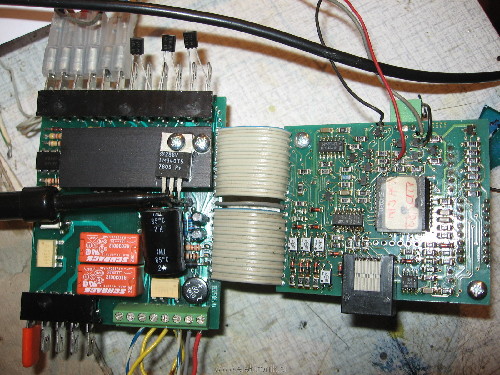

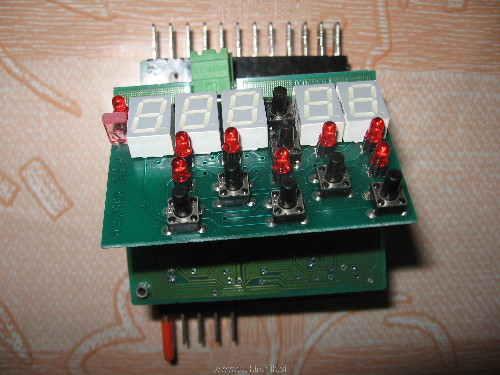

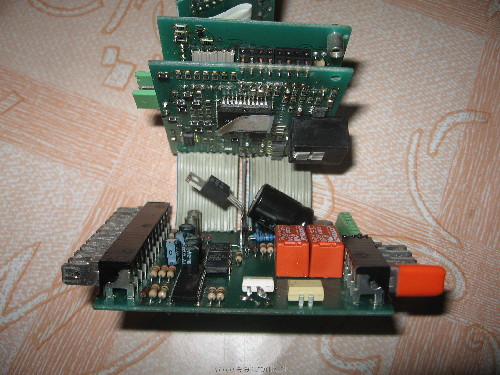

Krmilnik je sestavljen iz štirih ploščic in vsebuje kar dva procesorja XC68HC705. Druga in tretja ploščica sta med seboj povezana z 8 vodniki. In očitno komunicirata brez težav, saj se tipke normalno odzivajo, displeji prikazujejo vse brez napak, diagnostika (izpad senzorjev, varnostna stikala...) tudi brezhibno, napajalna napetost je 4,91 V in stabilna, pregrevanja komponent ni nikjer...

In sedaj si razbijam glavo s tem, kako naj "zasidram" plavajoče izhode.
Upam da ni v najslabšem primeru odneslo kak delček procesorja, naprimer interne pull-upe.

[aly]

Če rabiš, ti lahko posodim in organiziram prevoz osciloskopa iz Lj. Samo do AC bi ga moral priti iskat.
Ali pa če najdeš koga v bližini. V glavnem, brez osciloskopa bo težko tole debugirat..

[MarkoM]

@sebaveh
Če poskusiš dodati zunanje pullup ali pulldown upore za test?

[sebaveh]

[aly]

Evo, sem malo na kup nabral, če bo še kdo iskal informacije

[sebaveh]

Se strinjam. Omenil bi le še glede temperaturnih tipal, ki sem jih omenil zgoraj - v njih je termo-upor KTY81-121.
