[Alex17]

Kolikor sem lahko prebral je res DW010, ker je zelo težko berljivo pa še neke pikice so zraven. Sam tudi nisem našel nič temu podobnega na internetu, sem pa prej našel take 6-pinske regulatorje za LiIon celice npr. tole, ki merijo napetost in tok polnjenja.

Bom pozneje narisal približno shemo v Eaglu, ker bi se iz slike preslabo videlo.

[Alex17]

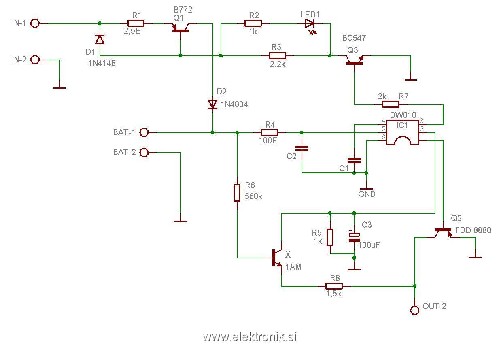

Tako izlgeda tale zaščita za Li-Ion baterijo, ki mi nagaja.

Namesto Q3 je bil prej 7002 (verjetno MOSFET), zato sem dodal še 2k upor v bazo, ko sem ga zamenjal z BC547. Element X je takšne oblike kot tranzistor, vendar se pri merjenju z multimetrom ne obnaša tako. Oznaka na njem je 1AM. Izhodni tranzistor je verjetno tudi MOSFET, vendar to nima veze saj deluje v redu. C1 in C2 sta pa SMD in brez napisa, tako da kaj več o njima ne morem povedati. DW010 verjetno ni zanič, saj ima še vse originalne funkcije, razen tega, da prepozno odklopi polnjenje.

Če se komurkoli to zdi kaj znano, mogoče kako bi se dalo tukaj nastaviti tok oz. napetost odklopa polnjenja, bi prosil za nasvet.

[gregzy87]

Jaz bi se malo poigral z R1, R4, R6 in R8 , drugega tako ni. Poskusil bi z malo večjimi vrednostmi ter polnil kondenzatorje . Tam na BAT pride baterija, na OUT pride pa kaj?
C3 in R5 je pomojem nek filter, R2 in LED1 je za indikacijo... drugo mi ni znano . Bo še kakšen drug kaj predlagal.

[Pyr0Beast]

Emm ... kaj pa če je regulacija OK in ti eden izmed tranzistorjev 'pušča' ?

[Alex17]

OUT je izhod za motor in druge porabnike, torej zaščita pred preizpraznitvijo. LED je za indikacijo polnjenja ja.
Sedaj sem našel 1AM, ki naj bi bil NPN tranzistor, priključen tako, kot sem narisal. Včeraj sem se malo igal z upori (vzporedno sem vezal 1k) in je v primeru, ko sem ga vezal vzporedno z R6, napolnilo kondenzatorje na 8V (iz 6V napajalnika).

V zgornjem delu mislim, da sta oba tranzistorja v redu, saj se je enako obnašalo, če sem sestavil ta del na protoboardu, tako da edini krivec ostane ta 1AM, ker ga z multimetrom ne morem izmeriti kot tranzistor. Bom še malo počakal, če bo kakšen drug predlog, če ne pa ga zvečer zamenjam. Res je tudi, da sem okrog njega nekaj lotal, ko sem popravljal maso in je možno, da se je poslovil na podoben način kot 7002, ki sem ga moral menjati.

Edit: še enkrat sem premeril 1AM in izgleda da je OK. BC in BE sta ob 790mV.
