Lep pozdrav.

Iščem senzorje za merjenje razdalje (z analognim izhodom).
S senzorji bi meril razdaljo med gibajočo glavo in zobom na zobniku. Merila bi se ena razdalja v globino zoba in druga razdalja do boka zoba.

Za boljšo predstavo sem pritrdil sliko, na kateri sta ta dva senzorja, ki ju iščem.

Tipa senzorja ne poznam (foto, induktivni, ultrazvočni).

Prosim za kakršnekoli informacije, če je kdo že videl kaj podobnega.

Hvala

[poule]

Skoraj vsak proizvajalec senzorjev ima kaj... Poglej tukaj. Sam sem že uporabljal tele, vendar je cena kar zasoljena (400€). Odvisno kakšno resolucijo hočeš imet. Mogoče tudi kaka 2D smart kamera nižjega ranga. Se zobnik vrti, ali je med meritvijo pri miru.... Drugače ti pa kakšna merilna urica (ala mitutoyo) daje ven izmerjeno vredmost preko RS232...

[milan62]

Po sliki si ne predstavljam, koliko je vse skupaj veliko. Kakšno naj bi bilo območje merjenja ?

LP

[Energetik-m]

Povprašaj naprimer tele: www.sick.si
pa vsekakor povej, da imaš zraven tiste kilovate VF moči za kaljenje zobnikov.

[damo]

Pokliči podjetje Gazela v Krško in vprašaj za Keyence senzorje.

[lucca brassi]

ja tako kot je rekel damo kyence jaz imam na varilni mašini enega takega

http://www.keyence.co.uk/products/sensors/fiberoptic/fsv20/fsv20.php

[pi14]

Hvala za predloge.

Zobnik je med meritvijo pri miru. Giblje se samo glava. Najprej se glava pomakne naprej v zobnik zaradi meritve (točna pozicija glave glede na zobe), nato se glava pomakne navzgor po zobniku za izvršitev kaljenja (meritev takrat ni več aktivna).

Velikost zobov je lahko okvirno od 30mm do 80mm.
Območje merjenja max 30mm.
Minimalna ločljivost meritve 0.1 - 0.2 mm.

Balluf, Sick in ostale standardne proizvajalce sem že kontaktiral, vendar nobeden nima kaj podobnega.
Bom pa preučil senzorje od podjetja Keyenec.

Hvala.

[6dan8]

Kaj pa tukaj ali tole ?

[pi14]

Oboje že preverjeno. Ni ustreznih senzorjev.

[6dan8]

[poule]

Po izgledu je to optično vlakno, ki ima ponavadi tudi dislocirano ojačevalno enoto. Če jo ima, potem pripni sliko oz pogle za kako oznako. Sicer analognih še nisem srečal, sem imel edino navadne, ki imajo premer senzorja 3mm. .


Nahitro sem našel tudi tole.
Opis:

SA1C Series

* High-speed, miniature photoelectric sensor with analog (4-20 mA) and digital output
* Sense gradual color changes
* Available in both red and green LEDs
* Through-beam and reflected-light sensing available
* Ideal for Color Mark Or Simple Presence & Absence Applications
* Compact size allows for DIN rail mounting
* Dozens of coordinating fiber optic units available to address specific application needs
* Simple to install and program
* IP66 protection rating

pdf z raznimi pripadajočimi merilnimi optičnimi vlakni...

[pi14]

Ja problem je v velikosti. Maksimalni premer bi lahko bil okrog 8mm.

Ko gledam slike od senzorjev z vlakni, so ti še najbolj podobni tem na moji sliki.

Sem se že dogovarjal s podjetem Gazela, da mi pošljejo enega z "analognim izhodim" na testiranje, glede resolucije in ostalih parametrov.

Bom pa še pogledal tega SA1C.

Hvala.

[6dan8]

Bi lahko "prilimal" sliko, kjer je videti, kje (na čem) se "kabla" senzorjev končata?

[pi14]

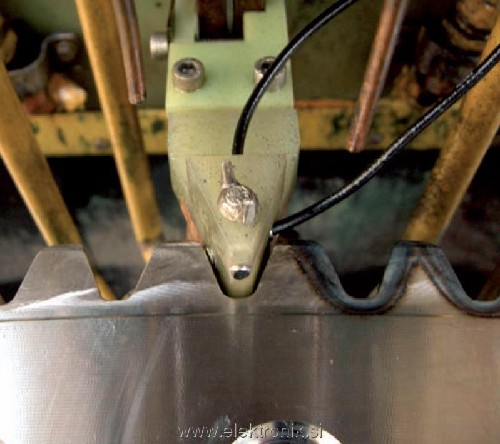

To je slika s podobnega stroja, kot bo naš in ni moja (nimam drugih).
