Kako naj popravim ta napajalnik..
Pojdi na stran Prejšnja 1, 2

www.elektronik.si Seznam forumov -> Napajalniki, polnilci in baterije

Poglej prejšnjo temo :: Poglej naslednjo temo

Avtor

Sporočilo

Pyr0Beast
Član
Član

Pridružen-a: Pon 16 Jun 2008 14:11
Prispevkov: 4969
Aktiv.: 24.01

Objavljeno: Sre Nov 16, 2011 10:36 pm Naslov sporočila:

Zenerca ima lastno odstopanje, tako imajo tudi upori + Podana napetost zenerce je pri določenem toku

Nazaj na vrh

SkyEyes
Član
Član

Pridružen-a: Čet 28 Apr 2011 13:46
Prispevkov: 68
Aktiv.: 0.40
Kraj: Kranj

Objavljeno: Čet Nov 17, 2011 11:12 am Naslov sporočila:

(kopiram objavo, da bo na novi strani)

SkyEyes je napisal/a:

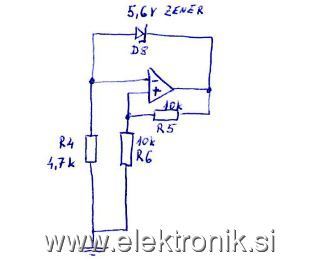

Aha, torej na hitro, je to potem v mejah normale?
Na izhodu imam 10,4V
na + vhodu je zaradi delilnika polovična napetost, točno 5,2V
na - vhodu pa je od 10,4V odšteta D8 (točno 5,5V) in vhod je torej napetost upora R4, to je točno 4,9V.

Pri tej shemi bi moral na izhod dobiti 11,2V, oziroma 11 glede na to, da je na zenner diodi 5,5V.

Je to torej normalno odstopanje? Tudi če zamenjam čip je enako.

Ja, odstopanje zener diode in uporov je jasno. A vendar po mojim meritvah ima zener vedno 5,5V, na delilniku napetosti je tudi vedno točna polovica. Vhod v OP OJ je 5,2V in drugi 4,9V. Prevlada + vhod za 0,3V kar pomeni, da bi OP OJ moral izhodno napetost višati in se v mojem primeru ustaviti na 11V. Samo zanima me, če je to normalno odstopanje OP OJ, da je ta razlika vhodov premajhna in je z izhodom 10,4V praktično zadovoljen.


Opis:

Velikost datoteke:

16.64 KB

Pogledana:

902 krat
