Če je skurilo upor med mesfetom in IC, potem je ta energija tudi nekam šla Verjetno iz mosfeta, preko upora, v IC in skurilo je tudi slednjega.
Na čipu se sicer rahlo vidi oznaka ST, ampak na ST.com ne najdem nič pametnega pod "635"...
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding  |
|
| Nazaj na vrh |
|
 |
robika
Član
Pridružen-a: Pon 05 Apr 2004 20:55
Prispevkov: 281
Aktiv.: 1.19
Kraj: ajdovščina
|
| Objavljeno: Čet Jan 05, 2012 2:02 pm Naslov sporočila: |
|
|
| S component testerjem na osciloskopu sem še enkrat pregledal cel IC (samostojno izven tiskanine) in kot kaže ga je res vzela Matilda, ker proti peti GND nogici ne pokaže nič, ostale nogice pa med sabo na CT izrisuje krivuljo kot polprevodniški IC-ji. Le meritev med 7 in 8 nogico je kot navaden upor cca 90 ohmov.
|
|
| Nazaj na vrh |
|
|
robika
Član
Pridružen-a: Pon 05 Apr 2004 20:55
Prispevkov: 281
Aktiv.: 1.19
Kraj: ajdovščina
|
| Objavljeno: Čet Jan 05, 2012 2:23 pm Naslov sporočila: |
|
|

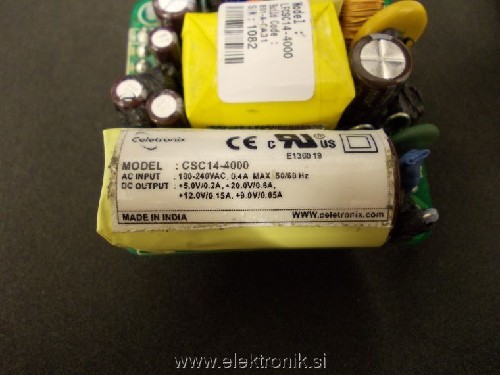

Glede na podatke na nalepki bom naredil kar klasični usmernik s štirimi napetostmi. Skupna moč je nekje okoli 15VA, a ker so to max vrednosti, bo verjetno zadostoval trafo 2x12V/12VA in znižanje napetosti na potrebne kar z linearnimi regulatorji. Je morda kakšna druga ideja?
| Opis: |
|
| Velikost datoteke: |
92.64 KB |
| Pogledana: |
3 krat |
|
|
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.69
Kraj: Podravje
|
| Objavljeno: Čet Jan 26, 2012 9:32 pm Naslov sporočila: Re: Servis switcherja |
|
|
| aly je napisal/a: |
Enkrat je bila na forumu literatura za iskanje napak na stikalnih napajalnikih (ebook), vendar pokriva le takšne z driver čipom na primarni strani.
|
Ne najdem te literature, prosim za pomoč.
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.69
Kraj: Podravje
|
| Objavljeno: Pet Jan 27, 2012 12:53 am Naslov sporočila: |
|
|
Hvala!
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
Sibica
Član
Pridružen-a: Sob 02 Maj 2009 15:24
Prispevkov: 1097
Aktiv.: 5.59
Kraj: Vremska Dolina
|
| Objavljeno: Sob Jun 09, 2012 10:31 am Naslov sporočila: |
|
|
Da si malce izposodim temo.

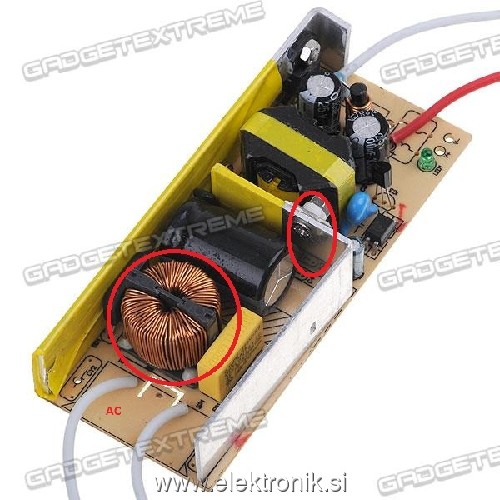

Danes sem priklopil 50W led driver (15-18V 2.8A). Vse dela ok, na spodnjo stran vezja dam kos zračnice, dam v termoskrčko priklopim in buuum.
Zgorela je varovalka in tuljava in sklepam da tudi tranzistor (označeno na sliki).
Zanima me ali lahko tuljavo oz trafo zamenjam iz kakšnega drugega switcherja?
Kakšno vlogo ima?
Imam tva taka trafota enakih dimenzij.
| Opis: |
|
| Velikost datoteke: |
92.03 KB |
| Pogledana: |
4 krat |
|
_________________
Slabih pilotov ni. So dobri ali pokojni. |
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
| Objavljeno: Sob Jun 09, 2012 10:57 am Naslov sporočila: |
|
|
Zelo verjetno lahko, če imaš kaj v ustrezni dimenziji, saj gre dušilko v filtru proti motnjam.
Vrži pa pogled na X2 kondenzatorje za to dušilko, lahko je kateri prebit (čeprav se pri X2 to ne bi dogajalo, ampak se). Če je odneslo tranzistor in pri tem zakurilo to dušilko je skurilo tudi diode v usmerniku na primarni strani.
Ali pa imaš samo smolo in je skrčka pooglenela pri gretju in je do preboja prišlo preko nje. V tem primeru, je lahko skurjeno še marrsikaj drugega.
|
|
| Nazaj na vrh |
|
|
Sibica
Član
Pridružen-a: Sob 02 Maj 2009 15:24
Prispevkov: 1097
Aktiv.: 5.59
Kraj: Vremska Dolina
|
| Objavljeno: Sob Jun 09, 2012 12:46 pm Naslov sporočila: |
|
|
Najlepša hvala, bom poizkusil potem zamenjati.
Zanima me kaj bi lahko bil en majhen smd čipek 6 nogic ki je prilotan na spodnji strani? Na njega je z dvemi nogicami direktno povezan optokopler.
_________________
Slabih pilotov ni. So dobri ali pokojni. |
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.71
Kraj: Kranj - struževo
|
| Objavljeno: Sob Jun 09, 2012 3:19 pm Naslov sporočila: |
|
|
| stranaboy je napisal/a: |
| Zanima me kaj bi lahko bil en majhen smd čipek 6 nogic ki je prilotan na spodnji strani? Na njega je z dvemi nogicami direktno povezan optokopler. |
Možgani in pamet celega switcherja. Ta krmili stikalni tranzistor, preko optokoplerja pa dobiva nazaj informacijo o izhodni napetosti.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding |
|
| Nazaj na vrh |
|
|
|
|
