gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
 Objavljeno: Ned Mar 20, 2011 6:34 pm Naslov sporočila: |
 |
|
Pri taki vezavi se ti z vsakim aktivnim vhodom poveča tok skozi diodo... pri vseh 4 vhodih bi tok znal bit prevelik za diode. Tudi napetost na elektrolitu bo precej višja od 50V.

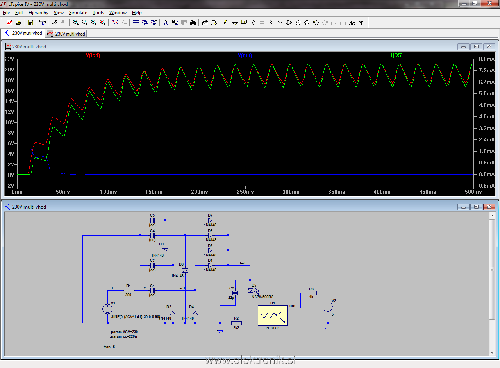

Po hitri simulaciji bi recimo 220nF bila prava vrednost za kondenzatorje. 22uF elektrolit pa daj obvezno vsaj 100V.
| Opis: |
|
| Velikost datoteke: |
63.52 KB |
| Pogledana: |
35 krat |
|
| Opis: |
|
| Velikost datoteke: |
62.76 KB |
| Pogledana: |
30 krat |
|
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
 |
SimonS
Član
Pridružen-a: Čet 01 Jul 2004 11:18
Prispevkov: 4769
Aktiv.: 20.13
Kraj: Kobarid
|
| Objavljeno: Ned Mar 20, 2011 9:04 pm Naslov sporočila: |
|
|
| gumby je napisal/a: |
| damo je napisal/a: |
| poskusi še tako, da daš izza vsakege 470nf še upor 390R. |
Nič ne bo drugače v tem primeru. 470nF pri 50Hz pomeni 6,8kohm in se tistih 390ohm zaporedno ne bo ravno poznalo...
Tule bi bilo precej enostavneje vzporedno vezat tipke in imeti samo en vhod. Pa manjši kondenzator, ker 470nF pomeni malo čez 30mA toka skozi optocoupler... |
Jaz sem zaporedno vezal 150n ter 1k8 upor in dela odlično. Po samih izračunih bi moral biti sam kondenzator dovolj, ampak mi je kurilo optokopler. Sedaj z pred uporom dela lepo.
_________________
Lep dan
Simon |
|
| Nazaj na vrh |
|
|
dkone
Član
Pridružen-a: Sre 07 Mar 2007 18:53
Prispevkov: 2116
Aktiv.: 9.51
Kraj: Krško
|
| Objavljeno: Tor Mar 22, 2011 3:10 pm Naslov sporočila: |
|
|
Sem rešil zadevo tako,da sem uporabil 150nF,ter zaporedno vezan 2k/1W upor,povečal sem tudi elko na 47uF/100V. Zadeva špila tako kot treba,tudi ob aktivnih vseh 4 vhodih. Gumby, hvala za meritve.
_________________
Denis |
|
| Nazaj na vrh |
|
|
smatjaz
Član
Pridružen-a: Pon 10 Nov 2003 16:33
Prispevkov: 846
Aktiv.: 3.57
|
| Objavljeno: Tor Mar 22, 2011 4:24 pm Naslov sporočila: |
|
|
Jaz bi dal paralelno h kondenzatorju še eno zener diodo 12V.
Lp M.
_________________
Električni aparati delujejo na dim ... ko dim iz njih uide ... ne delujejo več! |
|
| Nazaj na vrh |
|
|
KrEn
Član
Pridružen-a: Pon 14 Sep 2009 8:55
Prispevkov: 180
Aktiv.: 0.94
Kraj: LJ
|
| Objavljeno: Čet Dec 27, 2012 11:44 am Naslov sporočila: Univerzalni vhod od 12 v DC 24 DCAC do 220 AC |
|
|
Zanimiva tema.
Jaz pa bi rad naredil univerzalni vhod, ki bi deloval od:
12 v DC
24 V AC in DC
220 v AC.
Skratka digitalni vhod za "telebane".
1.) razmišljam o PTC uporu ustrezne moči in upornosti.
PTC bi se segreval. Pri 12 v skoraj nič in bi bila recimo njegova upornost 1 k.
Pri 24 voltov bi se segrel in s tem bi se povečala njegova upornost.
Pri 220 v pa bi se kar konkretno segrel in obenem bi se zmanjšala njegova upornost.
2.) fet tranzistorju kot tokovnem viru.
http://www.eleccircuit.com/wp-content/uploads/2008/05/fet-current-source-by-bf256.jpg
Ta primer je do napetosti 30 v. Ali bi z npr irf620 delovalo do 220 v? Seveda z ustreznimi diodami za zascito.
Cilj je narediti enostavno in univerzalno vezje.
Ima kdo se kak predlog?
lp
KrEn
|
|
| Nazaj na vrh |
|
|
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 17.03
Kraj: Črnuče
|
| Objavljeno: Čet Dec 27, 2012 12:40 pm Naslov sporočila: |
|
|
Tvoje razmišljanje okoli PTC upora je pomanjkljivo. Pri 24V se bo upornost povečala, pri 230 pa zmanjšala?
Mislim, da imajo PTC-ji premalo linearno karakteristiko za tvoje potrebe. Sicer se jo da malce popraviti vprašanje pa je, če se jo da dovolj.
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
KrEn
Član
Pridružen-a: Pon 14 Sep 2009 8:55
Prispevkov: 180
Aktiv.: 0.94
Kraj: LJ
|
| Objavljeno: Čet Dec 27, 2012 3:37 pm Naslov sporočila: |
|
|
| Highlag je napisal/a: |
Tvoje razmišljanje okoli PTC upora je pomanjkljivo. Pri 24V se bo upornost povečala, pri 230 pa zmanjšala?
Mislim, da imajo PTC-ji premalo linearno karakteristiko za tvoje potrebe. Sicer se jo da malce popraviti vprašanje pa je, če se jo da dovolj. |
Trenutno razmišljam zgolj teoretično.
Če vzamem ustrezen PTC ( njegova upornost z temperaturo raste) , ki ima pri temperaturi 25 C upornost 2 kOhm.
Ko priklopim napetost 12 v , skozi njega teče tok 0.0045 mA in s tem na njem se troši moč 0,0405 W
pri napetosti 24 v je tok 0,0105 in moč 0,02205 W
pri napetosti 48 v je tok 0,0225 in moč 1,0125 W
pri napetosti 230 v je tok 0,1135 in moč 25,7645 W
pri tem da sem uposteval padec na LED diodi optospojnika, zascitnih diodah in uporih 3 v. Zaradi poenostavitve sem za izračun uporabil DC napetost.
Moč in tok sta izračunana v trenutku vklopa, ki pa začne z časom padat.
Če vzamem za primer
http://www.google.si/url?sa=t&rct=j&q=thermistor%20b404&source=web&cd=1&ved=0CEIQFjAA&url=http%3A%2F%2Fwww.epcos.com%2Finf%2F55%2Fdb%2FPTC_12%2FPTC_OC_Rods_B404_B406.pdf&ei=SUrcUM7qDYOK4ASQsYCwAQ&usg=AFQjCNEWP54tOpebVm3wYSMyMQApuRKfUw&bvm=bv.1355534169,d.Yms
Najbolj zanimiva sta grafa na strani 4.
Ta bi element ustrezal. Seveda, če zanemarim parameter "switcing cycles", ki je 100 !!!
lp
KrEn
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Čet Dec 27, 2012 5:09 pm Naslov sporočila: Re: Univerzalni vhod od 12 v DC 24 DCAC do 220 AC |
|
|
Med bf256 in IRF620 je ena manjša razlika.
BF256 ima Id pri Ugs = 0 med 3 in 18mA. Ugs-off je med 0,5 in 7,5V
IRF620 ima Id pri Ugs = 0V med 25 in 250uA in Vgs-th (Ugs-on) med 2 in 4V.
|
|
| Nazaj na vrh |
|
|
psevdonim
Član
Pridružen-a: Čet 21 Sep 2006 21:42
Prispevkov: 3406
Aktiv.: 14.93
Kraj: slo
|
| Objavljeno: Čet Dec 27, 2012 6:37 pm Naslov sporočila: |
|
|
žarnica 230V / 3-4W je PTC upor in tokovni generator. Če se prav spomnim, se ji tok ne spreminja (ok, ni ravno idealni tokovni generator) od 6V do 230V.
_________________
___ |
|
| Nazaj na vrh |
|
|
KrEn
Član
Pridružen-a: Pon 14 Sep 2009 8:55
Prispevkov: 180
Aktiv.: 0.94
Kraj: LJ
|
| Objavljeno: Čet Dec 27, 2012 8:25 pm Naslov sporočila: |
|
|
Zanimivi predlogi.
Glede irf-ja sem samo predlagal. Ker je napetostno ustrezen. Za ostale parametre pa se strinjam.
Zarnica.... zelo zanimiv in uporaben predlog. Samo rabil bi miniaturne zarnice. Pa se njihova slabost je pregorevanje...
Najbolj se nagibam k FET varianti. PTC ima kratko zivljensko dobo (100...1000 ciklusov) in pa seveda cena ne sme biti previsoka.
Bom se malo brskal naprej...
Hvala za predloge...
lp
KrEn
|
|
| Nazaj na vrh |
|
|
|
|
