 Objavljeno: Sob Feb 23, 2013 5:47 pm Naslov sporočila: tomos BT vezalna shema |
 |
|
Pozdravljeni!
Prijatelju rihtam tomos ATX-a in sicer, moram mu porihtat kar se tiče elektrike itd. oz predelat na BT štrom.
Torej BT štrom ima v osnovi 4 žice iz generatorja in sicer črno,rdečo, belo in rjavo.
V osnovi pridejo vse 4 žice na vžigalno tuljavo, vendar kam potem pridejo vezane še rjava rdeča in bela? Črna vem da je vezana še na kontaktno ključavnico oz tipko za vgasnit. Kam pa pridejo ostale 3? združene in vezane na rumeno ki predstavlja 12V ali?...
Na netu ne najdem nobene Bt sheme, vsee sheme so ATX, CTX, APN itd. BT pa ne najdem nikjer.
|
|
| Nazaj na vrh |
|
 |
mobwap
Član
Pridružen-a: Sre 14 Mar 2012 9:42
Prispevkov: 326
Aktiv.: 2.02
Kraj: Doma
|
| Objavljeno: Sob Feb 23, 2013 6:21 pm Naslov sporočila: |
|
|
BT je ista shema kot ATX...
_________________
INSTALLING DEMOCRACY.... 44% DONE.
Installation failed.
404 error: form not found.
FORMING GOVERNMENT.... 23% DONE.
Formation failed. |
|
| Nazaj na vrh |
|
|
filius
Član
Pridružen-a: Ned 18 Jul 2010 17:37
Prispevkov: 21
Aktiv.: 0.12
Kraj: Vodice
|
| Objavljeno: Sob Feb 23, 2013 9:07 pm Naslov sporočila: |
|
|
| mobwap je napisal/a: |
| BT je ista shema kot ATX... |
Odgovor imaš v mojem vprašanju! BT shema ni enaka kot ATX!
Razlika je v delu kjer pride iz navitja. Saj ima BT navitje 4 žice ATX pa samo 2...
|
|
| Nazaj na vrh |
|
|
SamoR
Član
Pridružen-a: Ned 24 Jan 2010 3:58
Prispevkov: 393
Aktiv.: 2.10
Kraj: Koper
|
| Objavljeno: Ned Feb 24, 2013 2:51 am Naslov sporočila: |
|
|
bo v redu?
| Opis: |
|
| Velikost datoteke: |
53.04 KB |
| Pogledana: |
87 krat |
|
| Opis: |
|
| Velikost datoteke: |
35.24 KB |
| Pogledana: |
56 krat |
|
_________________
ISF
Boljše je sovražnik dobrega! |
|
| Nazaj na vrh |
|
|
filius
Član
Pridružen-a: Ned 18 Jul 2010 17:37
Prispevkov: 21
Aktiv.: 0.12
Kraj: Vodice
|
| Objavljeno: Ned Feb 24, 2013 10:17 pm Naslov sporočila: |
|
|
| SamoR je napisal/a: |
| bo v redu? |
Ne, če pogledaš prideta iz navitja samo 2 žici, torej črna in rumena. V mojem primeru morajo priti 4: rdeča, rjava, bela in črna.
|
|
| Nazaj na vrh |
|
|
SamoR
Član
Pridružen-a: Ned 24 Jan 2010 3:58
Prispevkov: 393
Aktiv.: 2.10
Kraj: Koper
|
| Objavljeno: Pon Feb 25, 2013 1:21 am Naslov sporočila: |
|
|
To je original TOMOS shema, če je prejšnji lastnik kaj spreminjal pa...
Če me spomin ne vara, je imela ena serija BT-ja akumulator. Nekako podobno electroniku 50/90. Poglej še za to shemo.
_________________
ISF
Boljše je sovražnik dobrega! |
|
| Nazaj na vrh |
|
|
robert
Član
Pridružen-a: Sob 29 Maj 2004 21:48
Prispevkov: 1905
Aktiv.: 8.04
Kraj: Tolmin
|
|
| Nazaj na vrh |
|
|
filius
Član
Pridružen-a: Ned 18 Jul 2010 17:37
Prispevkov: 21
Aktiv.: 0.12
Kraj: Vodice
|
| Objavljeno: Čet Feb 28, 2013 1:46 pm Naslov sporočila: |
|
|
| SamoR je napisal/a: |
To je original TOMOS shema, če je prejšnji lastnik kaj spreminjal pa...
Če me spomin ne vara, je imela ena serija BT-ja akumulator. Nekako podobno electroniku 50/90. Poglej še za to shemo. |
Že že original, ampak zgleda da tomos tudi toliko ni bil da bi za BT-ja narisal shemo, ker ni ista kot atx/ctx...
Glede akumolatorja sicer nisem 100% vendar se mi zdi da ga je imel samo e90 oz sprint 50( 50ccm izvedenka e90) pa še to je imel 6V štrom s 6 tuljavami in 6 žicami izven tuljave.
| robert je napisal/a: |
Na vžigu je 6 tuljav ? To so bili elektronski vžigi z zunanjo tuljavo,regulatorjem,...
Pred 20 leti bi ti povedal "ob polnoči" ampak sem na žalost že malo pozabil
EDIT: Si me zagrel, da sem šel malo guglat

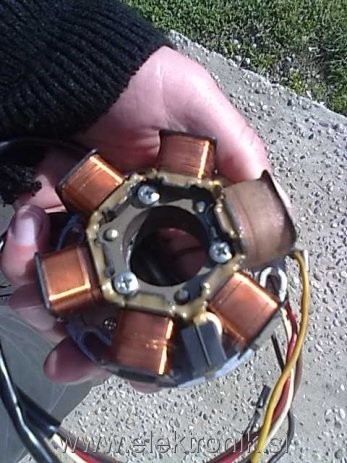

V gugl vpiši "tomos bt magnet" in dobiš par uporabnih slik.
Na priloženi je 6 tuljav - 1 za napajanje vžiga ter 5 za porabnike.
Potrebuje pa zunanjo vžigalno tuljavo !
Že še kaj najdem dobiš. |
Da-da vendar bi te malo popravil, ima 4 žice 1 za napajanje vžiga in 3 za napajanje razsvetljave, to je tudi razvidno iz slike ki si jo podal.
Sam bi pred 5 letu tudi znal praktično na pamet, sedaj ko imam pa izpit za avto, pa mi je tomos postal nekoliko tuj. Včasih pa če nista bila 2 tomosa v garaži je blo že neki narobe
Čene pa bo treba malo poizkušat. Nekje sem dobil namig da naj bi bilo na vsaki žici +12V s caa 30W torej 3 žice 90W.
Zvezalo naj bi se nekako tako, da na 1 žico smerniki + zavorna luč ki ima skupaj 10+21W torej 31W, na druge 2 žici pa prvo in zadnjo luč ter hupo.
Vendar tu spet nastane problem, kako vsee to skupaj združit na regulator?
Vglavnem, če ima kdo kje kakšno shemo, oz. če ma kdo doma BT-ja naj malo pogleda pa mi sporoči. Dam za pir
|
|
