[igo]

Najprej lepo pregledno razporedi elemente po zaslonu.
Dodaj signalne lučke na vhode 7-seg in na izhode vseh AND vrat.
Nato za vsaka AND vrata posebej opazuj, kje se pojavi težava.


Ali števec sploh prav šteje? Zaporedje bi moralo biti liho, sodo, liho, sodo, ...
Glede na to, da je liho/sodo odvisno samo od negiranega bita0 od števca (se pravi vhod In0), bi vsaj to moralo delati brezhibno.

[krko]

Hm.. zaporedje je 3, 10, 6, 8, 4, 9, 5, 7.
Bom poizkusil jutri dopoldan, ko bom imel čas.

Na kakšen način pa potem lahko spremenim zaporedje štetja?

[igo]

Zaporedje štetja je odvisno od tabele. Tako, kot jo definiraš, tako bo štelo.

Ampak tebi že števec vhodov malo po svoje zanaša, ker zaporedje ni liho, sodo, liho, ...

[krko]

Hm... kako pa potem definiram tabelo, da bo potem pravilno štelo?
kateri stolpec na kateri vhod displaya?

EDIT: Kako spremenim napako v števcu vhodov?

[igo]

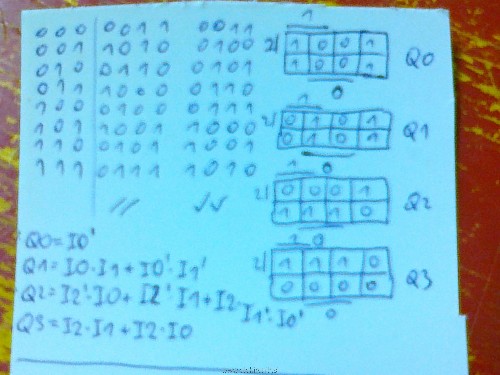

Tabelo definiraš tako, kot je na sliki , ki sem jo oddal ob 21:18, ali včeraj ob 17:10.
Na levi so vhodi 2,1,0, na desni pa izhodi 3,2,1,0.

Za vsako kombinacijo vhodov, moraš vedeti, kaj mora biti takrat na izhodu. To je v bistvu določeno v besedilu naloge. Profesor si izmisli zaporedje, ti pa ga vpišeš na desno stran tabele. Leva stran tabele je pa klasična binarna koda.


Nisi odgovoril, ali števec sploh šteje pravilno!!
Saj vendar poznaš binarne številke.
Tiste lučke poveži tako, da bodo svetile, ko bo izhod 1 (zdaj svetijo, ko je 0) in primerjaj z levo stranjo tabele. Šteje po vrsti?

Drugače pa tisti števec vhodnih stanj naredi s tremi stikali. Natipkaj kombinacijo in odčitaj izhode. Nimaš kaj zamočiti. Možno je celo, da so vezja v redu (preverjal pa nisem), kajti števec bi moral vsaj liho-sodo zaporedje prav šteti.

[PZUFIC]

Ne rabiš na vhodu vezati stikal. Imaš v EWB-ju že blok, ki "šteje" od recimo 000 do 111. Lahko avtomatsko, lahko pa tudi ročno korakaš. Na ta način ga res ne moreš kiksnit, pa še hitro je.

[krko]

Ja.. tisti blok se imenuje word generator.
Torej vežem tri tipke vzporedno in na vsak vhod displeya pripeljem, en izhod vezja, ki sem ga dobil s pomočjo tabele. Vhode za vsako izmed 3 vezij pa dobim iz vseh treh tipk?

Sem prav razumel?
Potem sedaj naredim brez D pomnilnih celic?
Samo z vezji, ki sem jih dobil iz tabele in s tremi tipkami oz. word generatorjem?

Ne..po po shemi, zadnji prispevek na prejšnji strani, ne šteje pravilno. Šteje po zaporedju, ki sem ga napisal.
Jutri zjutraj bom poizkusil še z word generatorjem.

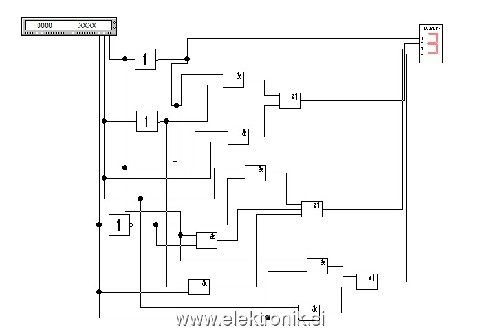

EDIT: ratalo mi je narediti števec, ki pteje po pravilnem zaporedju od 3 do 10 z word generatorjem.
Sedaj me zanima, ali se da to narediti še s D pomnilnimi celicami?
še slikca:

[igo]

Ja.. tisti blok se imenuje word generator.
Tako je.
Torej vežem tri tipke vzporedno in na vsak vhod displeya pripeljem, en izhod vezja, ki sem ga dobil s pomočjo tabele. Vhode za vsako izmed 3 vezij pa dobim iz vseh treh tipk?

Sem prav razumel? Ja.
Potem sedaj naredim brez D pomnilnih celic?
Samo z vezji, ki sem jih dobil iz tabele in s tremi tipkami oz. word generatorjem?
Ja. Saj ti piše, da moraš narediti z asinhronskim vezjem. To se imenuje kombinacijsko vezje, saj vhode direktno pretvori v izhode.

Sinhronsko vezje pa vhode in trenutne izhode pretvori v bodoče izhode. To stori tako, da se vhodi in trenutni izhodi najprej v kombinacijskem vezju pretvorijo v bodoče izhode, le-te pa pripelješ na vhode D celic. Ob urinem signalu se ti bodoči izhodi prenesejo na izhod celic in postanejo trenutni izhodi. Sveži trenutni izhodi pa se spet pripeljejo na vhod kombinacijskega vezja, kjer se spet pretvorijo v nova bodoča stanja in čakajo na nov urin impulz.
Ne..po po shemi, zadnji prispevek na prejšnji strani, ne šteje pravilno. Šteje po zaporedju, ki sem ga napisal .
Bom še enkrat vprašal. Ali števec vhodnih stanj šteje v pravem zaporedju? To so tiste lučke nad D celicami. Šteti mora 000, 001, 010, 011, 100, 101, 110, 111, ...
Ali številke na displayu kljub temu ustrezajo stanju vhoda?
Jutri zjutraj bom poizkusil še z word generatorjem.

EDIT: ratalo mi je narediti števec, ki pteje po pravilnem zaporedju od 3 do 10 z word generatorjem.
Sedaj me zanima, ali se da to narediti še s D pomnilnimi celicami?
še slikca: Odvisno od tega, kaj piše v nalogi.

[krko]

potem je vezava na prejšnji strani napačna....
še enkrat napišem..
Najprej dam vir napetosti 5 V, nato vežem tri tipke vzporedno, nato iz izhodov tipk naredim vezje, za prvo D pomnilno celico nato spet naredim vezje iz izhodov tipk in ga vežem na vhod druge celice in enako naredim še za tretjo celico?

Verjetno se ne razumeva.... Kateri del je števec vhodnih stanj?

[igo]

Števec vhodnih stanj je tisti del, ki daje na svojem izhodu 000, 001, ... , 110, 111, in spet 000, ... Torej levo stran tabele. Leva stran tabele so vhodi, desna izhodi.

Izdelaš ga lahko s tremi tipkami, ali uporabiš word generator, ali daš tam binarni števec, ...
V glavnem iz števca vhodnih stanj dobiš tri signale, ki jih pripelješ na vhode asinhronskega (kombinacijskega) vezja.

Kombinacijsko vezje ti torej levo stran tabele pretvori v desno stran.

Desno stran tabele ti poda naloga (ali profesor), da naj šteje 3,4,...,10,3,... Ali kako drugače, če si profesor tako izmisli.

Ti moraš samo iz leve in desne strani tabele narisati diagrame, jih okrajšati, izpeljati enačbe in narisati vezja. Kombinacijska vezja.

===

Pri sekvenčnih vezjih pa izhode kombinacijskega vezja pripelješ na vhode D celic. Za vsak bit rabiš svojo celico. Ko bodo celice dobile urin impulz, se bodo stanja iz njihovih vhodov prenesla na izhode. Te izhode potem vodiš nazaj na vhode kombinacijskega vezja (in po potrebi dodaš še kak zunanji vhod za smer štetja). Kombinacijsko vezje pa jih bo pretvorilo v bodoče izhode.

Možno, da se sedaj za določene sklope in pojme uporabljajo drugačni izrazi ... , ali pa sem jih na pol za silo po spominu jaz narobe poimenoval.

[krko]

Hvala. ta razlaga sedaj je zelo lepo napisana.
Sem se odločil, da bom za števec vhodnih signalov uporabil kar tipke oz. stikala.
