Kolega zaklučuje diplomsko nalogo in bi potreboval dodatno še opis čipa MAX232 in njegovo funkcijo. Predvidevam da ima kdo že kaj napisano o tem, pa bi prosil, da mi posreduje, da ne izgublja preveč časa še s to, malo postransko zadevo.
Gre pa v bistvu za to, da z PICem opravlja par meritev in jih časovno zapisuje v serijski eprom. Nato lahko z PCjem preko RS232 porta z Hiperterminalom te vrednosti odčita v PC. Vmes je za prilagoditev nivojev MAX232.

LP, Janko

[trobida]

Nekaj imaš v priponki

[japek]

Hvala trobida, samo ta PDF ni problem, tega imam, bolj sem računal na kakšen izvleček že napisanega. V bistvu ne potrebujem razdelanega do zadnje potankosti, ker je ta del bolj "nujno zlo". Bistvo diplomske je drugje, ne v tej komunikaciji.

LP, Janko

[VolkD]

Jah, jaz bi rekel, da je tvoj prijatelj malo len. Ti mu pa pri tej lenobi pomagaš

Zelo , zelo kratek povzetek.

MAX232 je čip, ki prilagodi napetostne nivoje 5V logike na nivoje, ki so opisani v standardih za RS232.

Bo dovolj za mineralno ?
Za pivo naj se kdo drug bolj potrudi

[Sokrat]

Bistvo diplomske je tudi v tem, da jo na podlagi literature naredi sam, in ne da jo napise namesto njega nekdo drug.

[japek]

Torbida, logični del vezja je praktično identičen, le da je pač drug procesor.
Ne vem, mogoče nisem bil dovolj jasen. Izdelek, v bistvu gre za inteligentni polnilec velikih svinčenih akumulatorjev, je izdelan, preiskušen, meritve z merilnimi rezultati opravljene, ostalo je le spravljanje tega na papir. Pri tem delu mu jaz ne pomagam, razen tega sporočila sedaj tu. V bistvu je že napisana in pregledana s strani mentorja in ta komunikacija je pač ena izmed zadev, v katero se je mentor vtaknil. Poleg ostalega, kot je bilo sestavljanje vezja, risnje tiskanine, pozneje popravki, pisanje programa ... in dokumentiranje tega vsega verjamem da tudi to ne bo problem. Sem pač probal.
Pa drugič, tudi mene še čaka diplomska naloga, samo jaz se bom raje oddaljil od elektronike in napravil nekaj zame enostavnejšega, Simatic S7, če prav me je hotel profesor Elektronskih vezij in naprav prepričati, da bi delal diplomsko na njegovem področju. Verjetno sem len .

LP, Janko

[jur]

Na strani 14 prej priloženega max232.pdf je točen opis delovanja (detailed description) chipa. Za diplomo bi se lahko potrudil in prebral tistih nekaj strani in naredil svoj povzetek. Če drugega ne, bo kdaj drugič prav prišlo, ne le za diplomo. MAX232 se splača dobro poznat.

Jur

[MarkoM]

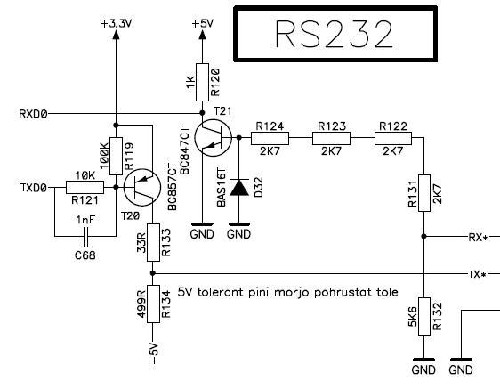

Ali pa zamenjaš maxa za cenejšo rešitev (max je predrag, cenejši ekvivalent je texas). V prilogi. Tukaj pa verjetno ne bo problem opisati delovanje.

Prilagaja pa 3.3V v RS232 standard, edino je potrebno dodati negativno napetost (npr. ICL7660)

[japek]

Je že vredu, malo okrajšan prevod iz pdf-a bo čisto vredu.
Načinov pa je sigurno več, tudi tako bi šlo kot pišeš MarkoM, le da bi jaz kot inverter uporabil MC34063A. Ta čip je v vezju že uporabljen dvakrat.
Cela zadeva je v bistvu zastavljena tako, da z to kartico zamenjaš obstoječo ki pa ima v osnovi transformator za nekaj višje napetosti, akumulatorja sta v bistvu dva, tako da polni pri 24V. Po usmerjanju te napetosti je prišlo na napajalnik skoraj 40V. V prvi verziji vezja sta bila noter dva linearna stabilizatorja serije 78xx in lahko si misliš, kakšen hladilnik bi bil potreben, za napajanje na koncu 5V in porabi okrog 150mA. Zato sta sedaj v vezju dva zgoraj navedena čipa, ki nalogo obvladujeta brez kakršnega koli gretja, no ja, skoraj. Malo se segrevata edino dušilki, ki pa bi morali biti izgleda vseeno malo kvalitetnejši, samo je tudi tako vredu.

LP, Janko

[m.matic]

http://ro.zrsss.si/projekti/elektrotehnika/serprog/#_Toc484398174
