Evo še slike:

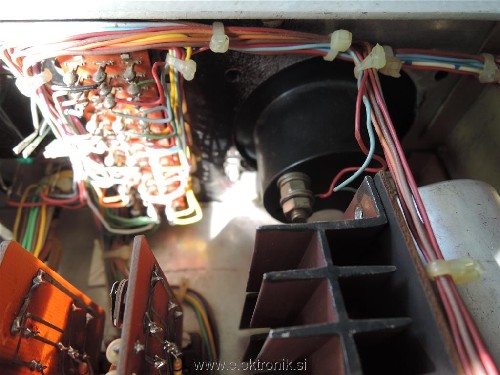

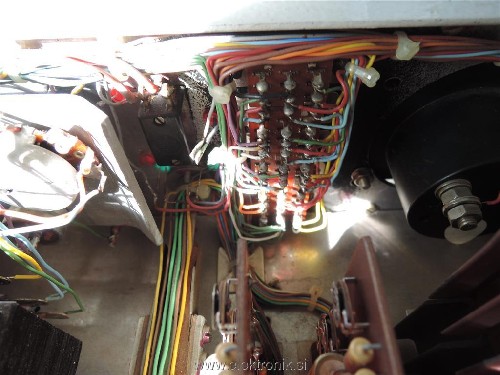

Upoštevati je treba, da je tale naprava stara cca 40 let. Takrat je bil instrument z vrtljivo tuljavico celo premoženje. Zato je en sam, cela serija stikal pa skrbi za preklope tako, da lahko meri napetost enega ali drugega kanala, prav enako velja za tok. Vsak kanal ima zgoraj po dva potenciometra -eden za grobo, drugi za fino nastavitev. Potenciometra na sredini služita za regulacijo omejitve toka.

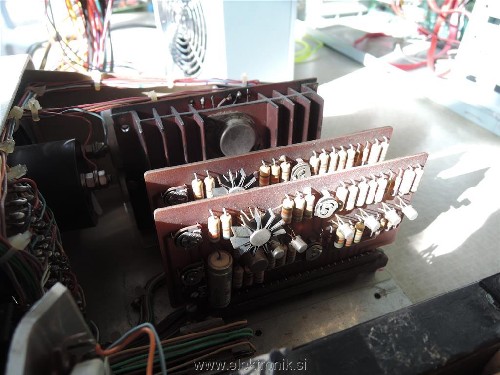

Na slikah se vidi tiskano vezje, ki je izdelano v TrueHole tehnologiji - o SMD takrat ni bilo govora. Vezja so narejena tako, da sem z letrasetom - trakci oblikoval vezje na prozorni foliji, ki je služila kot fotomaska za fotopostopek ( Pozitiv 20 je nekaj kar bodo izumili šele čez 12let). Kemikalije so mi odstopili na nekdanjem ZZA ( Zavod za avtomatizacijo).

Da povem še nekaj o prednji plošči - na sredini je on/off stikalo, pod njim pa tipka, ki sem jo dobil na Pošti v Postojni. Služi temu, da preklapljam med načinom dela, ko se napajalnik pri prekoračenju toka izklopi na 0, ter tam stane in med tem, da se napetost povrne sama, takoj, ko neha teči maximalni tok. Tipka je tipično poštarska, drugih se takrat pač ni dobilo.

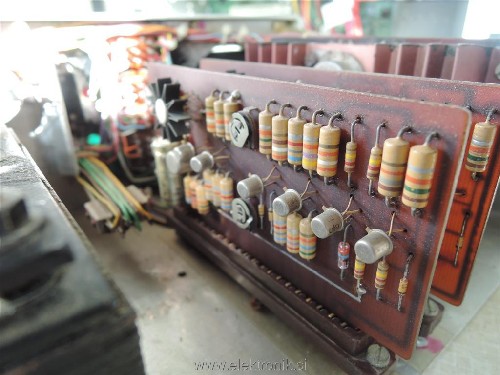

723 so v okroglem kovinskem ohišju, na njih so za današnje čase čudni hladilni elementi. Upori so Iskrini. Prav tako trimerji. Slednji služijo za fino nastavitev pravilnega delovanja instrumenta z vrtljivo tuljavico.

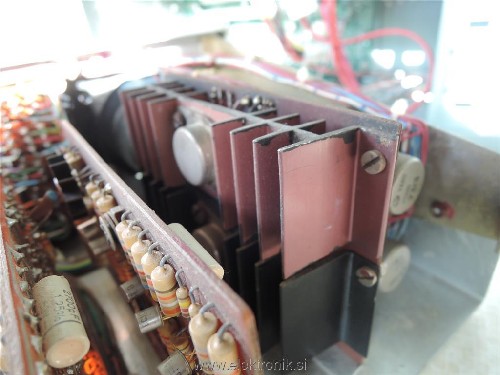

Ne spominjam se kje sem dobil hladilna telesa. Vem, da sem želel večja, a se tega takrat ni dobilo. Tranzistorji so 2n3055, dobil sem jih iz proizvodnje ojačevalnih naprav v Sežanski Iskri.

Grece, ki jih vidite direktno na elektrolitih sem moral iti iskat v Munhen v RIM elektronik

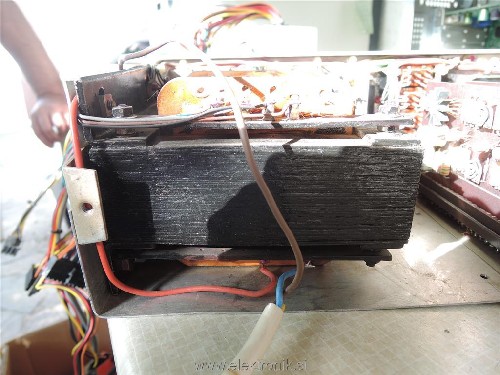

Transformator sem previl sam. Danes je to čista utopija, takrat pa edini način kako priti do ustreznega transformatorja.

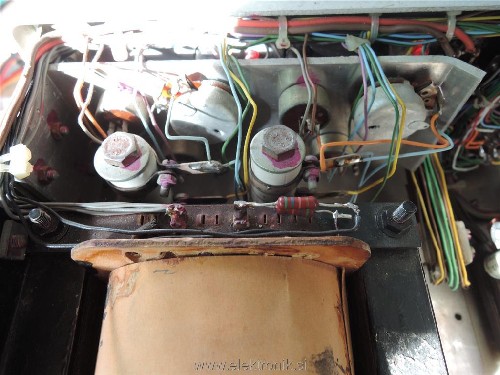

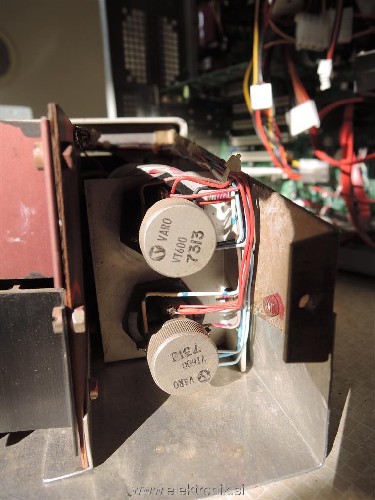

Na sliki se vidijo tudi potenciometri z notranje strani - vsi so iz Sežanske Iskre.

[VolkD]

Še nekaj slik naprave, ki bo letos dopolnila 40 let !

Napajalnik deluje, a ga ne uporabljam.

[leonk]

Todi meni je pred približno četrt stoletja napajalnik z 723 dal na izhodne sponke vse kar je imel na zalogi, ko je zavohal RF vir. No sreča je bila da je bila JRC postaja narejena po MIL standardu in je vse skupaj spodobno prebavila (cca 40V).
Je pa od takrat dalje rahlo zaudarjala po elektro znoju.

lp, Leon
