jur · Objavljeno: Čet Jan 18, 2007 2:26 pm Naslov sporočila:

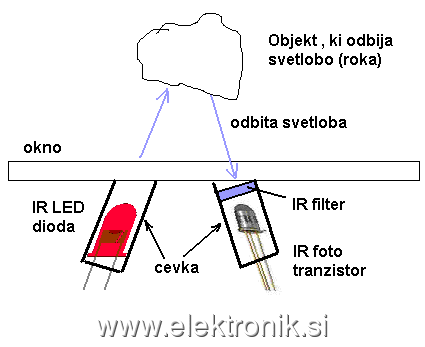

Če bi sam delal senzor, bi ga naredil tako, kot na sliki. Sestavljen je iz LED diode, ki oddaja infrardečo svetlobo in infrardečega fototranzistorja. Pred fototranzistorjem je infrardeč filter, ki prepreči, da bi navadna svetloba odprla vrata. Fototranzistor in fotodioda sta instalirana v cevki, ki usmerja svetlobo in preprečuje, da bi se svetloba iz LED diode odbijala od okenskega stekla v fototranzistor. Dioda in tranzistor sta med seboj pod kotom. Kot mogoča, da se svetloba od objekta (ki naj bi odprl ključavnico) odbija samo na določeni razdalji. Zaradi kratke razdalje dioda trajno sveti (ne uporablja se nobena modulacija).

Foto tranzistor je potrebno na rele odpiranja vrat priključiti preko malo močnejšega tranzistorja. V drugi priponki je približna shema vezave. R1=330 ohmov, R2= 4k7.

Točno taka naprava je bila pred časom uporabljena koz detektor za miš. Enemu znancu je v delavnici miš ponoči glodala sir (sledovi zob). Na rele je bila priključena rešetka iz žice pred sirom (v škatli). Vsaka druga žica je bila preko releja priključena na fazo od 220V, ostale pa na ničlo. Ko je miš sprožila senzor, je bila rešetka pod napetostjo. Dejansko bi bila lahko rešetka priključena ves čas na visoko napetost, brez elektronike. To je preveč enostavno in nezanimivo. Miš: preživela. Kljub temu, da se je zrinila skoz rešetko tako, da so se žičke zvile, ji ni bilo nič. Zaradi dlake je dovolj izolirana. V končni fazi je znanec problem rešil tako da je sam pojedel sir (kljub temu, da ga je oglodala miš) (bljak).

Jur

NeoTO · Objavljeno: Čet Jan 18, 2007 3:46 pm Naslov sporočila:

Ker gre tukaj za avto, avti pa so znani po tem, da se voziju zunaj pod milim nebom, bo problem z IR svetlobo, ki jo seva sonce, se ti ne zdi? Brez modulacije te svetlobe tole ne bo delovalo...

jur · Objavljeno: Čet Jan 18, 2007 3:53 pm Naslov sporočila:

Z pravim (valovna dolžina) in dovolj optično gostim infrardečim filtrom mora delovati. Če ne bo fototranzistor usmerjen direktno v sonce. Cevka, v kateri je fototranzistor omejuje dostop sonca do transistorja. Cevka mora biti malo daljša, kot je na sliki.

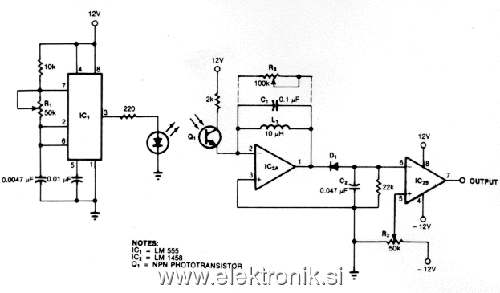

V prilogi je z interneta pobran moduliran odpiralec vrat.

Jur

Sokrat · Objavljeno: Čet Jan 18, 2007 5:49 pm Naslov sporočila:

GJ, kaksna fina kalkulacija - zakaj se kar ne lotis izdelave za trg ? Povprasevanje oditno obstaja. S tako gromozansko razliko v ceni lahko dodas nekajstoprocentno marzo brez trohice slabe vesti, obogatel bos in se nekaj ljudem bos prihranil kupovanje pretirano dragih izdelkov, ane Wink

Iztok · Objavljeno: Čet Jan 18, 2007 7:53 pm Naslov sporočila:

Iztok · Objavljeno: Čet Jan 18, 2007 8:03 pm Naslov sporočila:

@GJ, da ne citiram tvoje kalkulacije ... pozabil si vkalkulirat kapacitivna senzorja priključena na tisti čip. Njuna cena bo najbrž podobna seštevku tvoje dosedanje skupne kalkulacije ... Wink

Da ne bova predolga ... če te pride stvar res tako poceni, bi se potem kar pri tebi priporočil za dva takšna senzorja, ker bi jih rabil za na vhodna vrata hiše. Kolišna bo cena komada pri tebi? Smile

BTW, ideja s fotocelicami je dobra in že kar profesionalna. Ima pa eno veliko pomanjkljivost, ki sem jo že prej omenil - dežne kapljice ali sneg bodo delovanje pri uporabi v tem primeru, onemogočile.
