PrispevekObjavljeno: Pet Jan 11, 2019 8:21 pm    Naslov sporočila:  Konektor za montažo na PCB Odgovori s citatom

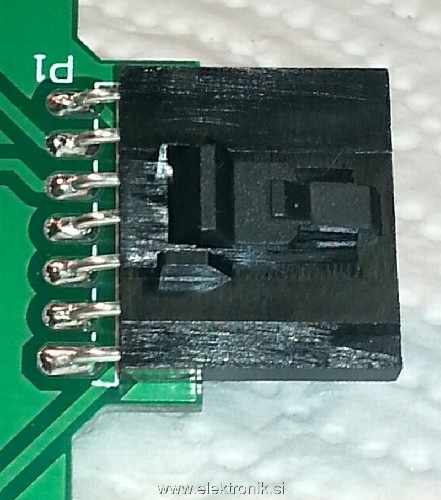

Te konektorje na sliki sestavljam sam, je pa delo precej tečno. Enostavno mi ne uspe najti variante, ki bi bila sestavljena in pripravljena za montažo na PCB. Ne vem, ali sem res takšna neroda, ampak ... Sicer gre za enostavno zadevo (7 pin, raster 2.54 mm z varnostnim zatičem), najdem pa samo variante za montažo na kabel.

Zanima me, ali mogoče kdo pozna varianto, ki bi bila primerna za montažo, kot na sliki?



 Opis:
 Velikost datoteke:  91.87 KB
 Pogledana:  3 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1098
Aktiv.: 14.62
Kraj: Medvode - med vodami

PrispevekObjavljeno: Pet Jan 11, 2019 9:45 pm    Naslov sporočila:   Odgovori s citatom

Torej iščeš točno takega kot je na sliki? Vanj priključiš nek konektor z žicami (kabel).
Je ta na sliki M ali Ž ? Je rob konektorja pod kotom ali se tako lomi svetloba?

Torej so ključne besede iskanja:
Wire to board (pcb) 7 pin lock connector right angle 2.54mm pitch.

Si kaj gledal pri Molex konektorjih?

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5434
Aktiv.: 34.19
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Pet Jan 11, 2019 10:29 pm    Naslov sporočila:   Odgovori s citatom

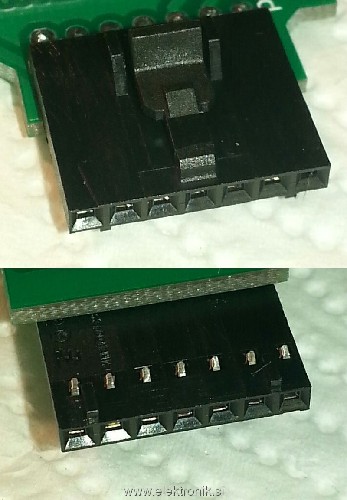

Ja takšnega kot je na sliki, s to razliko, da bi rad varianto board-to-board. Ta na sliki je namreč wire-to-board, kjer so pini ločeni in v osnovi namenjeni krimpanju na žice. Na prejšnji sliki se res slabo vidi, mogoče bo tokrat malenkost bolje. Tole v mojem primeru je TE Connectivity AMPMODU 104257-6.


 Opis:
 Velikost datoteke:  96.2 KB
 Pogledana:  3 krat




AMPMODU.pdf
 Opis:

Download
 Ime datoteke:  AMPMODU.pdf
 Velikost datoteke:  596.5 KB
 Downloadano:  3 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 1745
Aktiv.: 10.99
Kraj: Postojna

PrispevekObjavljeno: Sob Jan 12, 2019 12:06 pm    Naslov sporočila:   Odgovori s citatom

Torej te pri navadni kotni letvici moti le to, da nima varnostnega zatiča?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5434
Aktiv.: 34.19
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Sob Jan 12, 2019 1:11 pm    Naslov sporočila:   Odgovori s citatom

Think V bistvu ja ... če poleg varnostnega zatiča odštejem, da je letvico možno obrnit za 180 stopinj in da so kontaktni pini na letvici nekoliko bolj kilavi v primerjavi s pini tega konektorja. Mogoče bi bilo bolj razumljivo, če bi se videla še druga stran konektorja. Bom popoldne naredil eno sliko, kako zadeva izgleda sestavljena.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5434
Aktiv.: 34.19
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Sob Jan 12, 2019 5:48 pm    Naslov sporočila:   Odgovori s citatom

frenki je napisal/a:
Bom popoldne naredil eno sliko, kako zadeva izgleda sestavljena.



 Opis:
 Velikost datoteke:  81.67 KB
 Pogledana:  1 krat
