 Objavljeno: Ned Avg 01, 2021 9:14 pm Naslov sporočila: LED modul |
 |
|

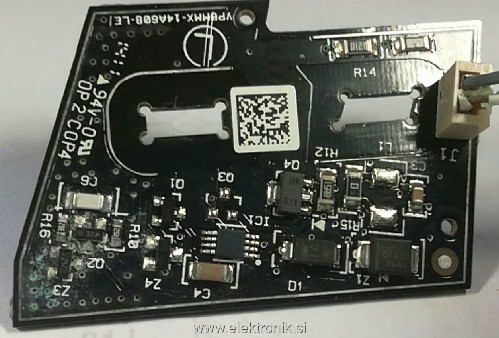

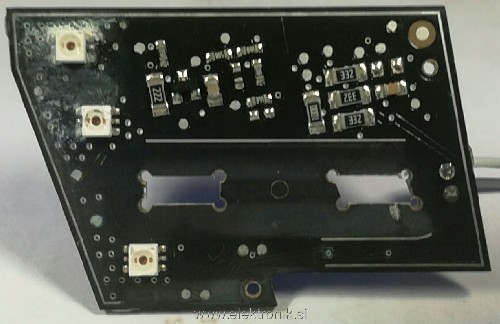

Malo gledam tale modul ene avtomobilske luči, pa mi nekako ne gre skupaj ... a je res potrebno takole skomplicirat, da svetijo tri rdeče ledice, ko gor priključiš napajanje?
| Opis: |
|
| Velikost datoteke: |
106.56 KB |
| Pogledana: |
19 krat |
|
| Opis: |
|
| Velikost datoteke: |
75.18 KB |
| Pogledana: |
14 krat |
|
| Opis: |
|
| Velikost datoteke: |
111.85 KB |
| Pogledana: |
7 krat |
|
|
|
| Nazaj na vrh |
|
 |
mucek
Član
Pridružen-a: Tor 01 Avg 2006 10:47
Prispevkov: 5529
Aktiv.: 24.06
Kraj: Domzale
|
| Objavljeno: Ned Avg 01, 2021 9:22 pm Naslov sporočila: |
|
|
Verjetno ja - verjemi, da v industriji, kjer se pri optimizaciji gleda se na stevilo vij, kaj sele na 100 nF kondije, ne bi brezveze dajali tega.
Lp, G
_________________
...lahko pa se tudi motim ... |
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3531
Aktiv.: 31.57
|
| Objavljeno: Pon Avg 02, 2021 12:50 am Naslov sporočila: |
|
|
Odvisno od tega, kako gledaš na vse skupaj. V avtih pomeni vsak gram materiala (predvsem bakra) manj velik prihranek. Avto industrija je obratnosorazmerna z etničnimi zbiralci bakra, ki ga naravnost obožujejo  Iz tega naslova je nastal CAN, pa tudi LIN (kot v tvojem primeru). Manj žic je bolje, pa čeprav je posledično treba dodatno lotati več komponent.
Sem pa videl veliko "hujše" platke.
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
Branez
Moderator
Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.06
Kraj: Koprivnica HR
|
| Objavljeno: Pon Avg 02, 2021 8:20 am Naslov sporočila: |
|
|
| mosqito je napisal/a: |
| ...Iz tega naslova je nastal CAN, pa tudi LIN (kot v tvojem primeru)... |
 Razsvetli (pomen) nas nevedneže, prosim!
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.95
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Pon Avg 02, 2021 8:36 am Naslov sporočila: |
|
|
| mosqito je napisal/a: |
....
Sem pa videl veliko "hujše" platke. |

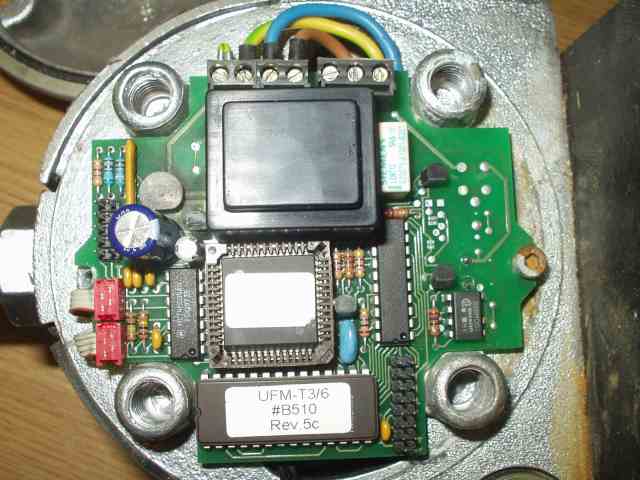

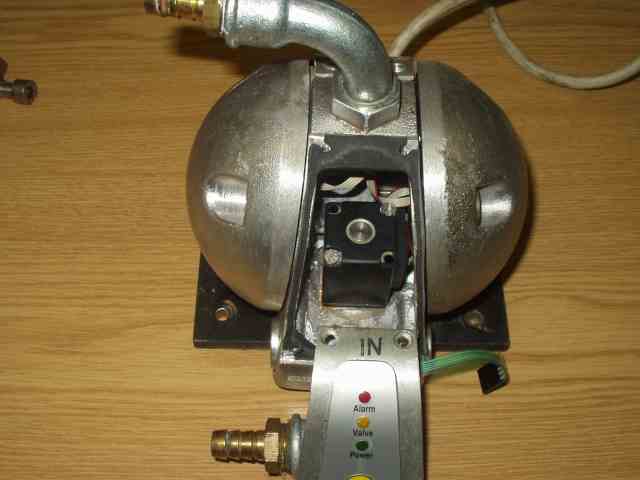

Posnetek je nastal pred ca 17-timi leti. Običajni lonček za izpuščanje kondenzata.
Kaneje "popravljen" brez elektronike. Po moje je še sedaj v funkciji. (na firmi - moja prva zaposlitev)
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.83
Kraj: KOČEVJE
|
| Objavljeno: Pon Avg 02, 2021 8:48 am Naslov sporočila: |
|
|
bi moral videt nove helline ali pa kakšne matrične za sprednje luči
čeprav te nisp lahko kombinirajo tudi RY + W (rdeče rumena + bela )
rdečo pozicijsko
močno rdečo stop
rumeno smerno
belo rikverc
odvisno od dizajna okvirja ali svetlovodov
tud jaz sem povsod in še vse bolj za KISS princip
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3531
Aktiv.: 31.57
|
| Objavljeno: Pon Avg 02, 2021 10:20 am Naslov sporočila: |
|
|
| Branez je napisal/a: |
| mosqito je napisal/a: |
| ...Iz tega naslova je nastal CAN, pa tudi LIN (kot v tvojem primeru)... |
Razsvetli (pomen) nas nevedneže, prosim! |
Osnovna ideja je, da se na potrebno mesto pripelje eno debelo žico za napajanje in uporabi čim manj tanjših za komando/komunikacijo. CAN uporablja parico in je standarden način komunikacije med moduli. LIN je malo počasnejši in uporablja le eno žico. Pri senzorjih, ki le "blebetajo" svoje odčitke je v rabi še SENT, ki je neke vrste sinhroni protokol, tudi na eni žici. Kjer je CAN prepočasen, so še hitrejši vmesniki na osnovi etherneta (BroadR-Reach), ... Skratka sodobni avti, sploh električni so pravi mali čarunalniki na kolesih.
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
Branez
Moderator
Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.06
Kraj: Koprivnica HR
|
| Objavljeno: Pon Avg 02, 2021 10:25 am Naslov sporočila: |
|
|
 Hvala! Si me(-nas) malo razsvetlil.
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein |
|
| Nazaj na vrh |
|
|
MarkoM
Član
Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.37
Kraj: Lovrenc na P.
|
| Objavljeno: Pon Avg 02, 2021 10:35 am Naslov sporočila: |
|
|
| mosqito je napisal/a: |
| Skratka sodobni avti, sploh električni so pravi mali čarunalniki na kolesih. |

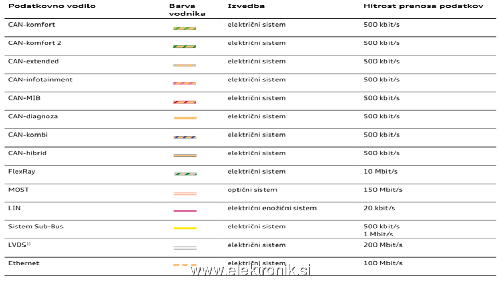

Kot zanimivost primer komunikacijskih vodil Audi A8, 2019:
| Opis: |
|
| Velikost datoteke: |
85.53 KB |
| Pogledana: |
23 krat |
|
|
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Pon Avg 02, 2021 10:43 am Naslov sporočila: |
|
|
| mosqito je napisal/a: |
| Iz tega naslova je nastal CAN, pa tudi LIN (kot v tvojem primeru). |
Namiguješ, da ima modul iz prvega sporočila LIN komunikacijo po isti žici, kot je napajanje?
Rekel bi, da je nekaj elektronike potrebne za konstantno svetilnost (tok skozi LED-ice) preko zahtevanega obsega napetosti. Ampak toliko?
|
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.42
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Pon Avg 02, 2021 11:00 am Naslov sporočila: |
|
|
Malo dvomim, da je na modulu, ki sem ga pripel zgoraj kakšna programabilna logika ali/in komunikacijsko vodilo.  Tisti 8 pinski IC na tiskanini meni bolj deluje kot kak OPAmp. Priklop je pa tudi samo na dveh žicah.
Vem, da se v novejše luči tlači vse živo, ampak ... to na sliki je staro kakih 10 let.
|
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3531
Aktiv.: 31.57
|
| Objavljeno: Pon Avg 02, 2021 11:07 am Naslov sporočila: |
|
|
| bostjang je napisal/a: |
| mosqito je napisal/a: |
| Iz tega naslova je nastal CAN, pa tudi LIN (kot v tvojem primeru). |
Namiguješ, da ima modul iz prvega sporočila LIN komunikacijo po isti žici, kot je napajanje?
Rekel bi, da je nekaj elektronike potrebne za konstantno svetilnost (tok skozi LED-ice) preko zahtevanega obsega napetosti. Ampak toliko? |
Imaš prav. Verjetno je samo napajanje. Dve žici bi bili sicer dovolj (+BAT in LIN, gnd na šasijo).
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
bostjang
Član
Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.65
Kraj: Postojna
|
| Objavljeno: Pon Avg 02, 2021 11:17 am Naslov sporočila: |
|
|
| frenki je napisal/a: |
| Tisti 8 pinski IC na tiskanini meni bolj deluje kot kak OPAmp. |
Lahko bi bil LM2904V ali NCV2904V od ONsemi. Še datum spodaj je potrebno dešifirati.
|
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3531
Aktiv.: 31.57
|
| Objavljeno: Pon Avg 02, 2021 11:27 am Naslov sporočila: |
|
|
| MarkoM je napisal/a: |
| mosqito je napisal/a: |
| Skratka sodobni avti, sploh električni so pravi mali čarunalniki na kolesih. |
Kot zanimivost primer komunikacijskih vodil Audi A8, 2019: |
Zanimivo.
Ko je govora o protokolih je prav, da se loči stvari po nivojih. CAN npr. obsega le prva dva nivoja OSI modela (fizični vmesnik in data link). Za diagnostiko se potem uporablja večinoma UDS, ki obsega peti (session) in sedmi (aplikativni) nivo. S tem potem upravljamo recimo firmware update, dostop do posameznih stikal ali senzorjev, posamezni ECU-ji komunicirajo med sabo itd...
https://en.m.wikipedia.org/wiki/Unified_Diagnostic_Services
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1971
Aktiv.: 12.88
Kraj: Medvode - med vodami
|
| Objavljeno: Pon Avg 02, 2021 11:43 am Naslov sporočila: |
|
|
| bostjang je napisal/a: |
| frenki je napisal/a: |
| Tisti 8 pinski IC na tiskanini meni bolj deluje kot kak OPAmp. |
Lahko bi bil LM2904V ali NCV2904V od ONsemi. Še datum spodaj je potrebno dešifirati. |
Bo taprav, stran 11, marking.

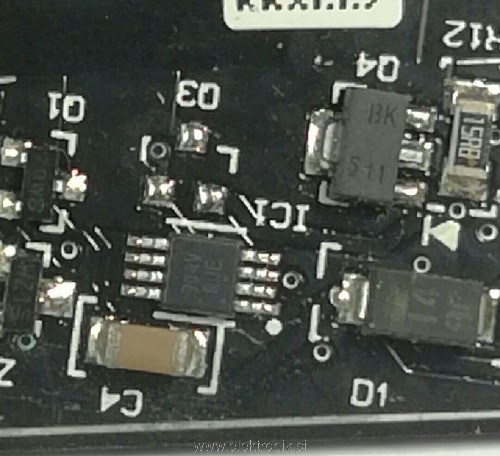

Čip v sot-89 z smd oznako BK bi na prvo žogo bil lahko LDO regulator RT9169, vendar glede na oznako Q4 bi bil prej tranzistor BCX56-10.
_________________
Največji čar - električar |
|
| Nazaj na vrh |
|
|
|
