Pozdravljeni

Imam yamaho rx-v350 in imam problem, noče se vklopit in tudi ne pridem v servisni meni, na stand by-u imam 3.2v kar je premalo in tudi iz transformatorja kateri napaja stant-by mi napetost pade na 7.8v moglo bi bit 13v. Gledal sem vezje power detect in reset vse napetosti se mi podrejo, ali je že kdo imel tak problem ?

lp

[sloviscek]

prilagam tudi service manual

[MOND]

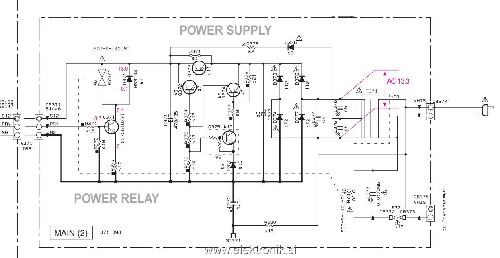

Najprej preveri, če sam STB napajalnik lahko drži napetost 13V pod malo obremenitvijo. Odklopi ga od ostalih modulov in pomeri napetosti. Za obremenitev izhoda lahko uporabiš upor ranga 330-470 Ohm 1W. Simuliraj vklop releja seveda brez glavnega transformatorja. Preglej elektrolitske kondenzatorje predvsem tiste na katerih piše 85 St Celzija in so ob enem blizu alu hladilnikov. Če imaš osciloskop, preveri valovitost izhodne napetosti. Potem pa naprej...

[sloviscek]

zamenjal kondenzatorje, valovanja ne dobim pravega napetost se sesede in tok za napajanje micro computerja pa je 137ma in še malo se greje, mislim da je HIN

[MOND]

[sloviscek]

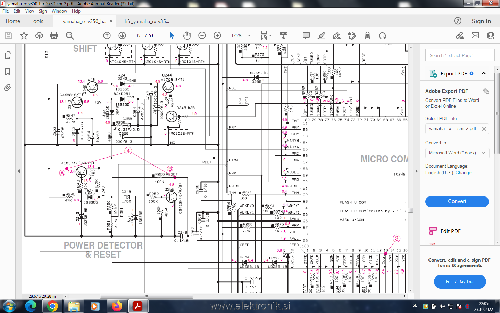

če pogledaš vezje power detektorja vse napetosti padejo dol, valovanja na točki a in b niso prave, zamenjal sem c244, c243, c264, c259, c248, tok sem meril v vezju sem vzlel briko vn in dal amper meter, točka merjenja toka je tam kjer je v načrtu številka 4 med diodo d249 in tam kjer piše pdet naprej gre na vcc micro computerja in se malo greje

[sloviscek]

še slika

[MOND]

Ok. Si pač preskočil po svoje, tudi prav. Samo vprašam, STB napajalnik je verjetno ok?

[sloviscek]

Jp, ce vzamem diodo d249 vn dobim prave vrednosti v zgornjem delu, edino če ima computer še kakšno zaščito da to počne, drugače se mi da je preveč toka na vseh treh Vcc +5

[MOND]

Za M30622MGP pravi datasheet, da ima porabo precej manjšo, kot si jo nameril. Seveda pa 5V stb napaja še kaj drugega, kot samo to... Preglej načrt.

[sloviscek]

jp, sej to me skrbi, drugega dobit je pa umetnost, napaja še tipko za prižgat, saj kakor sem jaz videl, čim pa mu vzamem eno napajanje pa se mi postavi Vcc +5v probal sem osamiti nogico 62 in grafi pod točo 4 tudi niso ok

[MOND]

Vcc = Pin 16, Pin 62 in Pin 99. 5 V gre tudi na 9Pin konektor proti ROM. Kaj od tega moraš odklopiti, da je 5V STB ok?

[sloviscek]

Včeraj sem odklopili enkrat pin 16 in se postavi 5 v Potem sem obrnil in odklopil 62 in se spet postavi, če so pa vsi trije je pa problem
