[Ertzuislo]

Zdravo; rad bi naredil "senzor", ki bo povedal, če so neka vrata odprta/zaprta. Zamislil sem si, da bo to naredil z magnetnim stikalom in shelly relejem.

Imam magnetno stikalo (NO). Če naredim vezavo:
L => magnetno stikalo => žarnica => N zadeva deluje OK. Kadar magneta ni v bližini žarnica sveti. Če dam magnet zraven, se ugasne. Torej magnetno stikalo dela.

Če pa naredim tako vezavo se ne zgodi nič.
L => magnetno stikalo => SW terninal na shelly 1
L => L terminal shelly 1; N => N terminal shelly 1

Nekje sem videl, da magnetno stikalo priključiš na N; torej takole:
N => magnetno stikalo => SW terninal na shelly 1
L => L terminal shelly 1; N => N terminal shelly 1

V tem primeru shelly začne vse hitreje preklapljati on/off.

Magnetno stikalo sem prilkjučil tudi na shelly addon, vendar se ravno tako ni nič zgodilo.

Kaj delam narobe?

[Peter123]

Je mogoče tok skozi Shelly premajhen?
Vzporedno z kontaktom Shellyja dodaj še žarnico.

[Ertzuislo]

Še to dodam; če naredim tako vezavo:

N => magnetno stikalo => SW terninal na shelly 1
L => L terminal shelly 1; N => N terminal shelly 1

in sta magneta narazen, shelly kaže, da je ON; če magneta dam skupaj, pa začne preklapljati ON/OFF.

===================

@Peter123:

ne razumem točno, kako si mislil, da dodam žarnico.
sem poskusil zaporedno:

L => magnetno stikalo => žarnica => SW terninal na shelly 1 (žarnica ne sveti)
N => magnetno stikalo => žarnica => SW terninal na shelly 1 (žarnica ne sveti - shelly preklaplja on off)

kako pa naj vzporedno vežem žarnico? med magnetno stikalo in nulo?

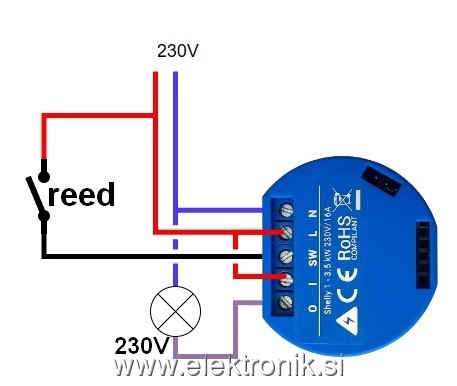

[Peter123]

Npr..

[Ertzuislo]

Sem še malo eksperimentiral in ugotovil, da sem spregledal eno (ključen) informacijo.
Kakorkoli povežem magnetno stikalo input na shelly-u kaže ON (kar je ok).

Pri vezavi L => magnetno stikalo => SW terninal na shelly 1 se ne zgodi nič, ko približam magnet.

Pri vezavi L => L terminal shelly 1; N => N terminal shelly 1 pa se ugasne (kar je tudi OK), ampak se (recimo vsako sekundo) za trenutek prižge nazaj - to sem opisal že zgoraj.
Česar prej (žal) nisem opazil je to, da ko je magnet razklenjen zadeva deluje OK. Če eno stran magnetnega stikala vežem na nulo, tudi dela, vendar se vmes za trenutek prižge. To pa ni OK.

@Peter123:
kakorkolli vežem po tvojem nasvetu
L - magnetno - shelly
................. \ žarnica - N

ali
N - magnetno - shelly
.................. \ žarnica - L
obakrat je input na shellyu ON in pozicija magneta nima vpliva.

[Ravne]

Ali pri "normalni" vezavi tudi ne dela?

[Ertzuislo]

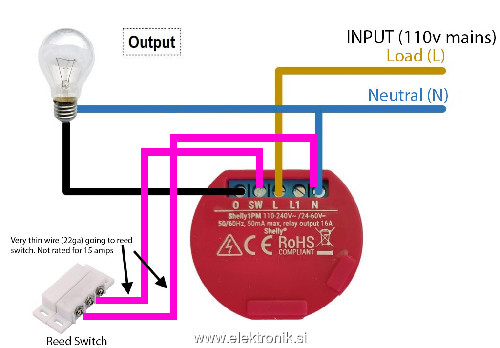

Ne; če vežem tako:
potem luč dela, ko sta magneta narazen. ko jih dam skupaj se ugasne, in čez kakšno sekundo začne utripati.

na sliki je sicer shelly 1pm; testiram na shelly 1 gen 3 ampak razen ločenega I kontakta mislim, da je enako.

[Ravne]

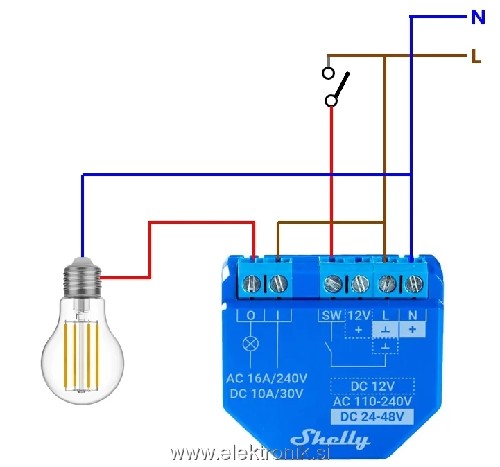

Torej, če je Shelly 1 gen3, je na njem narisana shema. Potem bi moralo tole delovati.
