[bostjang]

Pravkar sem od prijatelja dobil na delo monitor Dell U2715H. Monitor ne kaže slike, kaže zgolj temno belo sliko z obrobo. Če odklopim LVDS je enako. Če odklopim še napajanje panela, je slika temnejša, vendar skoraj popolnoma enakomerna. Pri tem panelu sta napajanje in signal ločena.
Ali je napaka na osnovni plošči in je tak prikaz brez signala normalen ali gre za napako v panelu?
Panel: Samsung LTM270DL08 (panelook), IPS

[shar]

Po izkušnjah sodeč je podobna napaka običajno posledica okvare na t-con vezju (tiskanem vezju, ki je pritrjeno na flex kable). Najprej je potrebno preveriti glavne napajalne napetosti (VCC 5V ali 12V), nato pa še ostale ključne napetosti, kot so VDD, VGH, VGL, VCOM, AVDD... (te so ponavadi označene na tiskanem vezju).

Če so na plošči vidne oznake čipov, je enostavno določiti njihovo vlogo (npr. Gama čip, glavni timing krmilnik, napetostni pretvorniki). S pomočjo datasheetov se lahko nato preveri ključne napetosti na posameznih čipih..

[1dva3]

Tako rata na mojem, ko se obesi glavna plata.
Nekaj hudo pretiravati s popravilom ni smiselno, ker so bili 3 leta nazaj po 200€ rabljeni, leto nazaj pa 100€. Stojalo pa je sicer odlično in ga lahko ponucaš na drugem ekranu.

[bostjang]

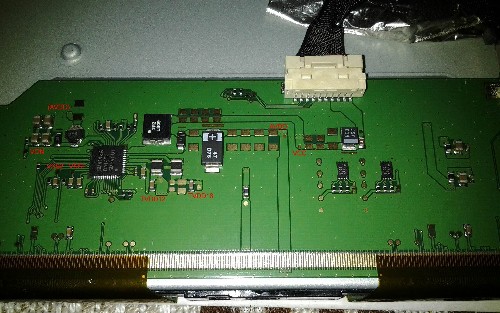

Kot kaže, je DC/DC pretvornik SM4142A izpustil dušo (ali pa manjka kakšen Enable signal). Dobi se ga na ebolšjáku.

Take napetosti izmerim:
VON: 4.6V
VSS1: 0.22V
VSS2: 0.01V
TVDD18: 0.47V
TVDD12: 0.08V
AVDD: 4.7V
VCC: 5.0V

[Solved] LED panel LTM238HL04V12 - SM4142A ... - elektroda.com

[DusanK]

Levo zgoraj manjka zgornji del feritnega ohišja tuljavi 6R8...
To je moralo biti nekaj mehanskega, da se je odlomilo.

Preveri, če sploh ima stik na drugem koncu, da ni zdaj tuljava prekinjena.

[bostjang]

Hvala, do sedaj mi sploh ni padlo v oči. Ampak, če bi bila prekinjena, ne bi imel napetosti na Von.

[1dva3]

Poglej, če sploh dobiš signal na EN pin na vhod DC konverterja

[bostjang]

In pin EN je?
Če imaš datasheet, prosim zanj.

[DusanK]

Čip je Silicon Mitus SM4142A display power management. Na njihovi strani podatkov ni.
Lahko je custom.
Nahaja se marsikje.

[1dva3]

[bostjang]

Katera točno in kakšno bi moralo biti stanje? Če imaš, prosim za datasheet.

[1dva3]

Bo treba pomerit. Prva je verjetno za kontrast, ena od drugih dveh pa vklopi switcherje.
Po vklopu na enem izhodu dobiš okoli 17-21V, drugi so 9-11V in še nekaj tam okoli 5V.
Poglej sicer na tcon plati, kaj se dogaja s tranzistorji, ki vklapljajo te pine.

[bostjang]

Čip sva z lastnikom zamenjala pa ni nič bolje.
Res bi bilo dobro imeti razpored priključkov tega čipa ali pa celotnega panela.
Če bi vsaj imel podoben monitor oz. panel, da bi stestiral ali je zagotovo napaka v panelu.

Analogen kontrast na T-CON? Malo dvomim. Imaš shemo/podatke kakšnega takega primerka?

[shar]

Ja, s še enim in funkcionalnim monitorjem za referenco bi bilo lažje.

Če se vseeno predvideva, da je osnovna plošča v redu, bi pa v tem primeru še poskusil z meritvami upornosti ugotoviti, če ta DC/DC pretvornik morebiti izklopi te izhodne napetosti zaradi preobremenitve. Vzrok so lahko prebiti ali delno v stiku večslojni keramični kondenzatorji ali pa tudi stik v sami matriki displaya. Pri tem najraje uporabljam analogni ohmmeter in pazim, da je tak s čim manjšim testnim tokom in napetostjo, saj so nekatere delovne napetosti v aparatih dandanes nižje od 1,5V baterije ohmmetra.

Če to ne gre nedvoumno ugotoviti, se nazadje včasih poslužim tudi bolj agresivne metode - na točke z znano pričakovano napetostjo (na zgornji povezavi na elektroda.com je uporabnik napisal napetosti) pritisnem tako napetost pravilne polaritete iz laboratorjiskega napajalnika ter počasi zvišujem in spremljam tok, ki teče - v primeru očitno prevelikega toka se ponavadi tudi s termo kamero lahko vidijo toplotne izgube v morebiti okvarjenem elementu ali celo povezavah tiskanega vezja ali ploščatega voda ki vodi v panel.
