Spravil sem se delat en preprost digitalni napajalnik z mikrokontrolerjem (verjetno bo AVR ali pa LPC900). Mikrokontroler bo generiral analogno napetost s pomočjo 10-bitnega R-2R DAC-a, ta pa se bo napetostno in tokovno ojačala do izhoda. Kontrola oz. omejevanje izhodne napetosti, toka bo narejeno s pomočjo ADC-ja na mikrokontrolerju. Izhod naj bi bil nekako 0-30V, do 2, 3A. Imam že izbrane tranzistorje in približno v glavi, kako bom meril - omejeval izhod.

Imam pa dve vprašanji, ker ne bi rad, da se iz mojega napajalnika (prehitro) začne kaditi:

- Kot sem napisal, bom izhodni tok omejeval z mikrokontrolerjem, bi pa rad še kakšno varovalo, v primeru da gre z mikrokontrolerjem kaj narobe. A obstaja kak preprost način (razen varovalke na izhodu ), da bi mi v primeru, da izhodni tok naraste na recimo 4A, odklopilo napajanje oz. močnostni tranzistor, preden se začne kaditi iz njega?

- Na vhodu bom imel toroid+gretz+kondenzator. Rad bi pa omejil napetost, ki gre do močnostnega tranzistorja, da se ne bi preveč grel. Razmišljal sem o toroidu z večimi odcepi z različnimi napetostmi in releji za izbiro odcepa.
Še raje bi naredil s triac-om, pa nimam veliko znanja o njih, na netu pa tudi nisem našel kakšnega dobrega primera. A ve kdo, kako bi jaz to lahko povezal? Teoretično vem, kako triac dela, praktično je pa tema ...

Hvaležen bom za vsak nasvet, skico ...

Hvala in LP!

[VolkD]

Glede na to, da imaš mikrokontroler, ne bo težko preklapljati enega releja.

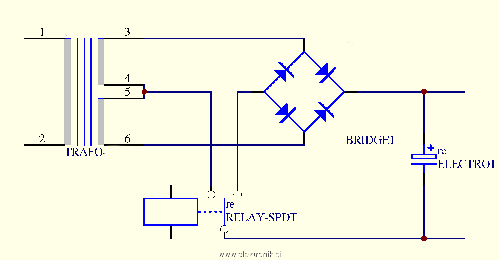

Transformator navij tako, da bo sekundar imel srednji odcep. Ostalo je vidno v prilogi.

[servisant]

[Sokrat]

[japek]

Omejitev, da ti tok ne gre preko vseh meja, pa mogoče še kaj, lahko pobereš iz tega projekta Link , pripeta je tudi shema.
Ena izmed možnih rešitev zaradi nepotrebnega prevelikega segrevanja močnostnih tranzistorjev pa je podana tudi TU . Rele preklopi nekje, ko željena izhodna napetost preseže 16V.

[VolkD]

[VolkD]

[chaos]

No danes sem si vzel čas in o vsem še malo razmislil, preštudiral sem vaše odgovore in si prebral tisti link, ki ga je dal VolkD (napajalniki.pdf), poleg tega pa še Thyristor Theory and Design Considerations od OnSemi.

Sklep: ker gre za moj prvi napajalnik, za katerega niti nimam kakšnih velikih zahtev (3A, 30V, če ne bo šlo, bom zadovoljen tudi z manj), ne bom kompliciral.

Vezje bom naredil tako, da se bo dalo na vhod vključiti tisti elektronski limiter, ki ga je prilepil protonček. Teoretično bi šlo tudi brez tega (močnostni tranzistor bi zdržal), bi pa brez limiterja pač rabil večji hladilnik + ventilator.

Tokovno ne bom dodatno omejeval, pač varovalke na vhodu, za mikrokontroler bom uporabil watchdog, ki bo v primeru problemov z mikrokontrolerjem tega resetiral oz. mogoče še postavil izhode na 0. Na izhod bom verjetno dal še en rele, ki bo privzeto izključen in se bo vklapljal iz mikrokontrolerja.

No pa nova vprašanja:

- kje naročate toroide? Jaz vem samo za Hit-El., v ic-el. jih nimajo na zalogi.
- A ohišja za takšne zadeve delate sami? Enkrat sem delal eno ohišje iz aluminija, pa se mi je zdelo to samo mučenje, sploh brez pravega orodja. Plastično ohišje pa verjetno ni primerno za napajalnik ...

LP!

[dkone]
