[osembitov_Matija]

Pozdravljeni,
sem študent računalništva in informatike in se zanimam za vhodno izhodne naprave. Rad bi naredil napravo, ki bo merila napetost iz električnega pastirja za govedo ter to posredovala naprej na aplikacijo. V kolikor je napetost pod določenim pragom pa želim obvestiti uporabnika o padcu napetosti. Vem da imajo električni pastirji do 10kV napetosti zato bi rad poskusil to napetost znjižati na toliko da jo bo lahko moj mikrokrmilnik varno prebral in glede na to potem poslal naprej obvestilo. Sem mislil da bi to lahko naredil, kar z kakšnim električnim testerjem, ki ima zaporedno vezane upore in bi tako meril med upori kjer je 5kV in tako samo detektiral če ima pastir 5kV ali več v nasprotnem primeru je pastir pod željenim pragom. Ima mogoče kdo kakšno idejo oziroma nasvet kako narediti razdelilec napetosti? Bo mikrokrmilnik lahko prebral impulze iz električnega pastirja?
Za projekt uporabljam mikrokrmilnik esp32 wroom 32.

[dgrude]

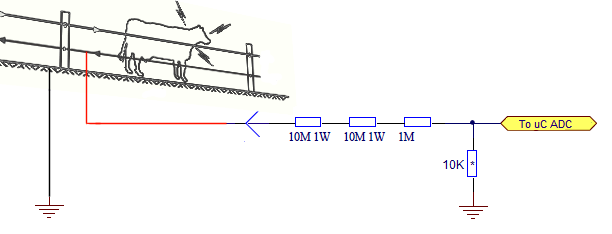

Lahko narediš enostaven napetostni delilnik z upori. Upoštevati moraš max napetost na uporu!! Ne pozabi na tvs diodo na vhodu uC.
Druga opcija bi bila napetostni delilnik +optospojnik (bol robustno v primeru prenapetosti).

[ule]

Za začetek lahko kupiš že narejenega (digitalnega z displayem) in pogledaš kako ima narejen vhodni del. klik ali klik

Tisti še cenejšni od teh imajo noter tlivke in uporovni delilnik. Digitalni od bolj priznanih firm pa imajo kar lepe cene

[bostjang]

Pri velikih upornostih in kratkih impulzih je potrebno upoštevati parazitne kapacitivnosti in po potrebi delilnik kompenzirati, tako kot sondo od osciloskopa.

V primeru meritve proti zemlji jaz optospojnika ne bi uporabljal. Tega je potrebno linearizirati, kar terja dodatno vezje na primarni strani.
Kar se robustnosti tiče, je potrebno izbrati take upore, ki brez težav zdržijo največjo mogočo napetost. To ne pomeni samo podatek o moči, pri višjih napetostih je električna trdnost omejujoč dejavnik.

[mosqito]

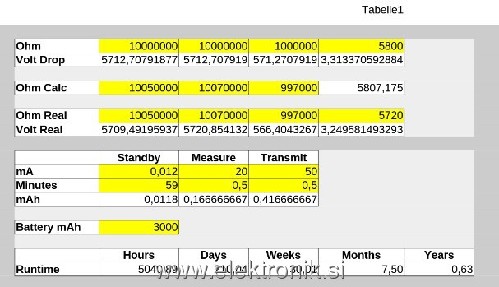

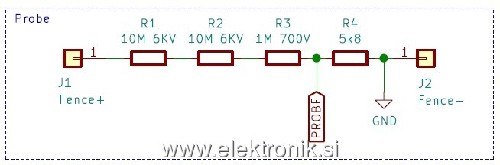

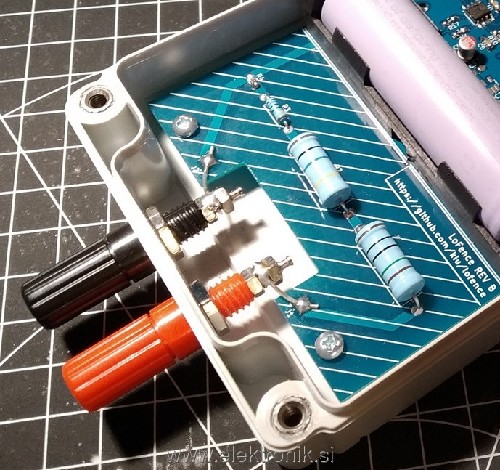

Iz tega projekta lahko pobereš kako idejo: https://github.com/kiu/lofence

[1dva3]

Narediš preprosti napetostni delilnik in spelješ na adc od uC.

Delilnik pa mora biti za 20kV, torej nekje 100 smd uporov serijsko, da ne prebijejo.

[brezimenko]

Nekateri delilniki imajo zaradi tega kar mostičenje v zemljo. Pred časom sem si celo prerisal shemo enega led testerja, ki to uporablja ampak bi jo moral zbrskati pa ne vem kje je. Edino na netu sem nekje dobil neko skico.

[Ravne]

[DusanK]

Mouser 20 kV upori 1/5/10/25MΩ.

1MΩ/5W/20 kV

[brezimenko]

[Ravne]

[jozkoc]

Bolj varno bi bilo poleg uporov kombinirati še miniaturni omrežni transformatorček 230V/3V, upori pa v razmerju približno 100:1.

Mogoče bi uspelo z vžigalno tuljavo bencinskih motorjev, v obratni smeri seveda.

[1dva3]

Omrežni transformator nima zadostne preskočne razdalje in napetostne trdnosti, da preživi sunke od pastirja pri 10kV

[osembitov_Matija]

Bi bilo smiselno dodati tudi RC filter z napetostnim delilnikom?

[mosqito]

RC bo pokvaril obliko impulza.
