Čeprav je res da je tok majhen se mi vezi zdijo dokaj tanke za 230V, z 0,3mm (12MILS) vezjo ponavadi rišem signalne linije. Vezi ponavadi delam čim krajše brez zank ter raje z kakšno vio več (če se da). Luknje do 3mm se ponavadi vrta in sam uporabljam za ta namen mounting hole PAD-e.
Tole z merilnimi upori je zame nekaj novega, tako da bo tudi 0805 OK.

LP, Peter

[.]

Brisana vsebina odstranjenega uporabnika.

[Sokrat]

[GJ]

V nekaterih primerih je omska upornost na vezju celo zaželena. R1 in R2 sta zgolj za popravek power-faktorja in zato, da omejita zagonski tok, torej je debelina vezic, ki povezuje te elemente lahko minimalna oziroma tista, ki jo tehnologija izdelave vezij prenese brez problemov.
Temperatura na vezju okoli LED elementov zna biti kar visoka, računsko okoli 30oC višja od okolice. Zato me je bolj kot izgube na bakru skrbela disipacija LED elementov, oziroma odvod odvečne toplote. Vezi na LED diodah so podaljšane zato, da je prenos toplote, ki jo sprošča LED bolj enakomeren. Prav tako so okoli LED elementov v ta namen dodani bakreni otočki z via-mi. V danem primeru ima tiskano vezje še dodatno funkcijo hladilnika in skoraj 7W disipacije ni malo.

Izgube bakra o katerih govorite se v našem primeru poznajo šele na tretji decimalki!
Praznine/razmaki na nekaterih delih vezaja so zaradi plazečih 'minimum creepage distance' (standard zahteva minimalno razdaljo) tokov, saj je napetostni potencijal med nekaterimi vezicami lahko do 400VDC.

OK, nekaj vezic bom vseeno poredil!

LP GJ

[Jernej_]

GJ! Kako se nameravaš spopasti z varnostjo, da koga ne bo streslo (npr. čistilke med čiščenjem svetilke)? Hvala. J.

[.]

Brisana vsebina odstranjenega uporabnika.

[GJ]

[GJ]

Vsi tisti, ki si želite igrati z Luxeon ledicami imate na voljo Usable Light Tool, ki je precej uporabno orodje/kalkulator za izračun karakteristik glede na obremenitev LED elementov. Za uporabo orodja se je potrebno logirati.


LP GJ

[GJ]

Heh, ni mi dalo miru in sem vzel iz omare varčno žarnico z oznako:
OSRAM DULUXSTAR
TARGET SPOT R50
7W/827
LUMILUX
Warm White
220-240 VAC E14
50/60 Hz - 55cd
6000h
<= 5000 vklopov
(Cena 12.46€)

Pravzaprav me je zanimal 'power factor'.
Metodo merjenja sem vzel enako kot pri mojem led svetilu, tok merim na 100 ohmskem preduporu (kot padec napetosti) pri napajalni napetosti 230VAC.
Rezultat izgleda takšen..

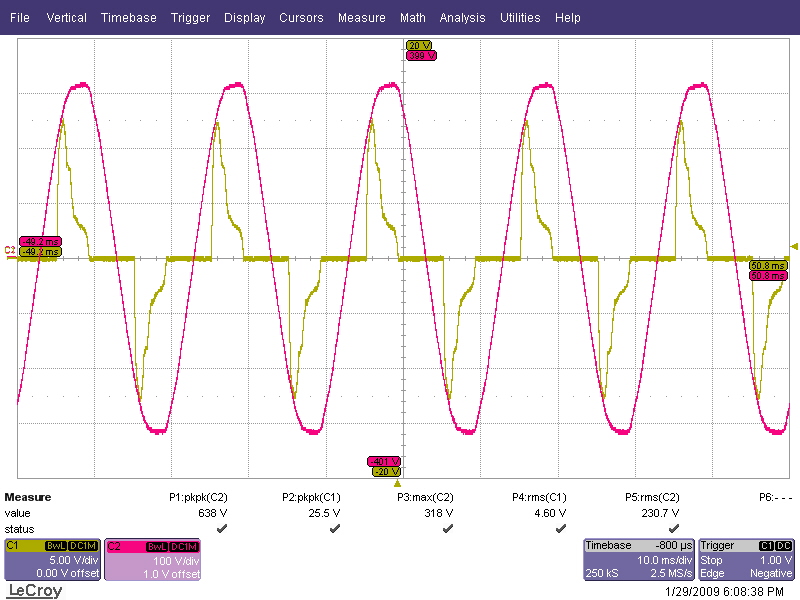

(Rumena črta je napetost na preduporu, vijolčna pa predstavlja omrežno napetost, vse ostale veličine so razvidne iz napisov na sliki)



Kot vidimo varčna žarnica pravzaprav 'papca' 46mA toka, merjeno RMS. Vršni tok pa je 125mA. Efektivna moč je seveda res 7W, saj tok ustrezno prehiti napetost.

Sedaj lahko naredimo primerjavo s posnetkom toka po času mojega LED svetila, ki se nahaja moji prvi objavi te teme. POSNETEK

Jaz sem se matral, da sem tok spravil vsaj na sredino.
Se pravi RMS poraba mojega LED svetila je okoli 26mA, efektivna moč pa okoli 6W.

Moje vprašanje je sledeče:
Kaj točno merijo hišni električni števci?
Ve kdo za kakšno specifikacijo oziroma razlago delovanja števcev?

LP GJ

[Glitch]

Hišni števci merijo delovno moč, za industrijske uporabnike pa tudi jalovo. Novejši pa vse (hišni), le obračunajo ne. Lahko pogledaš kakšen datasheet na strani proizvajalcev števcev. Že nekajkrat sem opozoril na slab power factor varčnih žarnic oz. harmonska popačenja. Samo vprašanje časa je, kdaj bo distribucija začela obračunavati (meri jih že) tudi te zadeve. Potem pa vsi zagovorniki varčnih žarnic v jok in na drevo.
