Se bom tej temi priključil še jaz.

Torej, če se MOSFET na vratih krmili z napetostjo 20V, ali je potem lahko napetost med DRAIN in SOURCE tudi 50V, pa bo tranzistor normalno odpiral ter zapiral?

Lp, Denis

[mucek]

Seveda - če pač omenjene napetosti odgovarjajo karakteristikam MOSFETa.

LP, g

[int47]

Za precej mosfetov je Ugs = 20V "Absolute maximum rating".

Za dovolj nizko R_DS_on je potrebno med G in S zagotoviti ustrezno napetost.
Glede na vezavo rabiš ustrezen low side, ali high side driver, oz. vezje, ki opravlja to funkcijo.

[KMX]

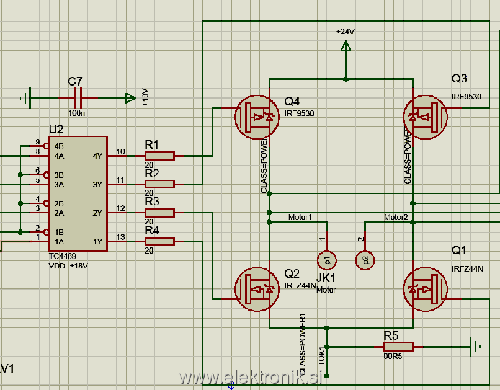

V priponko sem dal shemo nekega H mostiča. Ali bi tak H mostič deloval?

Lp, Denis

[TECHNIC]

Sicer ne poznam tega krmilnega čipa, ampak shema je pravilna za H-mostič. Osebno bi sicer mosfetom dodal zunanje schottky diode zaradi hitrejšega preklopa (reverse recovery).

EDIT; zmotilo me je, da ima krmilni čip napajanje samo 18V, medtem ko so izvori P-fetov priklopljeni na 24V. V tem primeru krmilni čip ne bo mogel povsem zapreti zgornjih mosfetov, saj bo na njih Vgs vedno vsaj 6V.

[KMX]

Kako se pa potem to reši? Namreč večina MOSFET driverjev je narejenih za napajalne napetosti do 20V. Obstaja kakšna drugačna vezava?

Lp, Denis

[TECHNIC]

Najpreprosteje rešiš, da napajanje H-mostiča spustiš do napajalne napetosti krmilnega čipa.

18V zato, ker večina mosfetov ne preživi (oziroma so grajeni za) 20V med sponkama gate in source.

[KMX]

Ne, motor mora delovati tudi pri polni moči pri napetosti 24V.

[TECHNIC]

Potem imaš (vsaj) dve opciji:

Preprostejša je uporaba pull-up uporov na P-fetih in open-drain driver za P-fete, pri čemer moraš poskrbeti, da Vgs P-fetov ne preseže 20V (kakšen uporovni delilnik).

Boljša je uporaba 4-ih N-fetov in uporaba primernega high in low-side driverja (na misel pade IRS2301).

[KMX]

Kaže, da je druga opcija pogosto uporabljena, zato bom to tudi testiral.

Hvala za pomoč!

Lp, Denis

[Profesor Einstein]

Zdravo

Predlagam da si pogledate driver N-kanalnih FET-ov od IRF-a z oznako IR2184 in IR21844 z nastavljivim mrtvim časom.

Lp.

Darko

[KMX]

H mostič bo krmiljen s PIC16F684, ki ima "full bridge" izhod. Predvidevam, da v tem primeru za mrtvi čas lahko poskrbi mikrokrmilnik, ali ne?

Lp, Denis

[Profesor Einstein]

Zdravo

V prehodnem obdobju ko vklopiš napajanje PIC-a se lahko marsikaj nepredvidljivega dogaja.

Tukaj pa je to 100% ziher da ni kratkega stika tudi če PIC zamrzne ali odpove poslušnost

IR2184PBF (Half-Brdg-Dr. 600V DIP8) ... trenutna cena nekje 1,5€ kos.

Lp.

Darko

[TECHNIC]

Seveda. Večina mosfet-driverjev ima vgrajen nek mrtvi-čas in kar nekaj varnostnih mehanizmov, da ne pride do kakšnega prevajanja po liniji ali napol odprtih mosfetov, itd.

IRS2301 vidim da je pošla zaloga, IR2184 je skoraj enak, le da ima minimalno napetost napajanja 10V napram 5V kakor 2301.
