Pozdravljeni!

Ob tem problemu se počutim kot popoln začetnik, zato pišem tu.

Problem: Določitev prave izmenične napotosti sekundarja, da dobim zares gladko enosmerno napetost 9V, pri tem pa, da se mi LM338 ne pregreva. Kakšno kapacitivnost kondenzatorjev potrebujem, da pri plni obremenitvi (recimo 4-5A) ne bo prišlo do bruma (negladke napetosti)?

Kupil sem 9V toroid (100VA), sedaj pa vidim, da je napetost prenizka. Dodal bom potrebno število navojev in da nebi preveč eksperimentiral, bi mi bil zelo dobrodošel nasvet oziroma preprosta formula za približen izračun, koliko višja mora biti izmenična napetost, da dobim gladko enosmerno napetost.

Najlepša hvala za pomoč.

[PZUFIC]

Včasih je če se ne motim veljalo pravilo 1000uF/1A. Izhodno napetost pa izračunaš, tako da pomnožiš napetost transformatorja s korenom iz dva, ter odšteješ padec napetosti na diodah.

Glede LM je pa tako večji ko bo tok in padec na njem bolj se bo grel.

[šime]

[PZUFIC]

Lahko narediš več navitiji in z releji preklapljaš med njimi ali pa tiristorsko predregulacijo. Na obe temi je že kar nekaj napisanega.

[.]

Brisana vsebina odstranjenega uporabnika.

[šime]

Ima kdo preprost načrt (za domačo rabo) za tiristorsko predregulacijo.
Kot rečeno, sam sem iskal in ne našel, kar pa sem našel, pa nisem mogel načrta skopirat, kor še ne izpolnjujem forumskih pogojev za to.
LP.

[Majci]

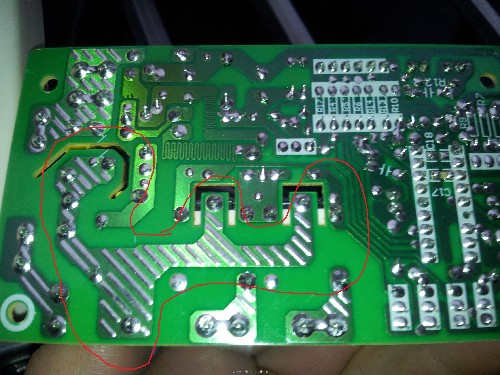

Ko sem spihoval/pral kompresorski razvlažilec zraka sem pri tiskanini nekaj prvič opazil. Kakšen je razlog da imajo povezave po diagonali električno ojačitev in ne čez celotno površino?

[.]

Brisana vsebina odstranjenega uporabnika.

[Majci]

Spodaj je tako kot vidiš, in na drugi strani elementi. Ne preklaplja pa vezlje nobene moči. Kompresor se vklopi preko releja ki pa ni na vezju.

[.]

Brisana vsebina odstranjenega uporabnika.

[Majci]

[.]

Brisana vsebina odstranjenega uporabnika.

[Majci]

Priznam, da nisem "ekspeert" v elektroniki in tudi ne želim se s nikomer kregali ali kaj drugega.

Odgovor na prvotno vprašanje sem dobil in se tudi zahvaljujem zanj.
Nisem kaj preveč pozornosti posvečal, kaj je na drugi strani tiskanega vezja ker so mi pozornost pritegnile te poševne črte na spodnji strani. Moč celotne naprave je cca. 300W, in sem prepričan da ventilator porabi manjši del moči. Kompresor je pa s žicami vezan direktno na rele kateri je fizično ločen od tiskanine. Ventilator pa je peljan iz vezja, torek nekaj W gre preko povezav.

[Eisenhorn]

@Majci: S takimi zarezami se lahko poveča creepage distance (ne vem točnega prevoda v slovenščino, mogoče plazilna razdalja) med povezavami na PCBju, ki mora biti dovolj velika glede na razliko napetosti med njimi.
