maki
Član
Pridružen-a: Čet 17 Jan 2008 8:02
Prispevkov: 319
Aktiv.: 1.50
Kraj: Logatec
|
 Objavljeno: Pon Dec 09, 2013 11:16 am Naslov sporočila: |
 |
|
shemo sem malce nerodno narisal, nisem vedel kako naj rečem da je pin "1" plus in "2" minus, da sem potem lahko povečal bakreno površino in jo povezal na minus oz. gnd.
Torej tisti simbol +15V in pa GND sta samo za mojo orientacijo.
Drugače pa je tok omejen z fetom in LED diodo (to mi zelo dobro dela v večih projektih) predvsem pa ni odvisen od vhodne napetosti in je vedno enak (vsaj taka je bila razlaga na projektu kjer sem to skopiral)
lp
|
|
| Nazaj na vrh |
|
 |
matejcek81
Član
Pridružen-a: Pon 16 Mar 2009 12:32
Prispevkov: 1526
Aktiv.: 7.68
Kraj: Maribor
|
| Objavljeno: Pon Dec 09, 2013 11:39 am Naslov sporočila: |
|
|
Vzami kaj takšnega.Preveč kompliciraš.
LP
_________________
Če ne gre - ne obstaja! |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.36
|
| Objavljeno: Pon Dec 09, 2013 8:59 pm Naslov sporočila: |
|
|
| PZUFIC je napisal/a: |
| ... z preduporom, ki ga nimaš. |
Si prepričan, da ga ni?
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Pon Dec 09, 2013 10:48 pm Naslov sporočila: |
|
|
Hvala za pojasnilo prvič vidim zadevo s fetom. Kakšne so pa kaj prednosti te izvedbe?
PS: Saj verjetno že veš, da priključka A1 in A2 nista eno in isto, ker kar na nekaj shemah to ni označeno, da ne boš tako kot jaz te bedarije na vsakem novem vezju naredil pa ni in ni delovalo.
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
| Nazaj na vrh |
|
|
maki
Član
Pridružen-a: Čet 17 Jan 2008 8:02
Prispevkov: 319
Aktiv.: 1.50
Kraj: Logatec
|
| Objavljeno: Tor Dec 10, 2013 11:25 am Naslov sporočila: |
|
|
kaj več o tem ti bo moral kakšen iz foruma povedati, jaz nisem elektronik, tole je bilo sicer objavljeno kot del vezja pri polnilcu za Pb akumulatorje v SE, kar precej let nazaj...
kot sem napisal je bila razlaga, da omeji tok skozi Fet oz. potem led dioda seveti enako ne glede ali pripelješ nanjo 6V ali pa 15V...
lp
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.77
Kraj: Sobota
|
| Objavljeno: Tor Dec 10, 2013 1:21 pm Naslov sporočila: |
|
|
Kako bi pa zdaj ti reguliral MOC če imaš na Q1 spojen G in S ?
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
maki
Član
Pridružen-a: Čet 17 Jan 2008 8:02
Prispevkov: 319
Aktiv.: 1.50
Kraj: Logatec
|
| Objavljeno: Tor Dec 10, 2013 1:50 pm Naslov sporočila: |
|
|
Moje vprašanje je bilo namenjeno ravno temu - ali to deluje?
kot sem napisal nisem elektronik in zato iščem pomoč.

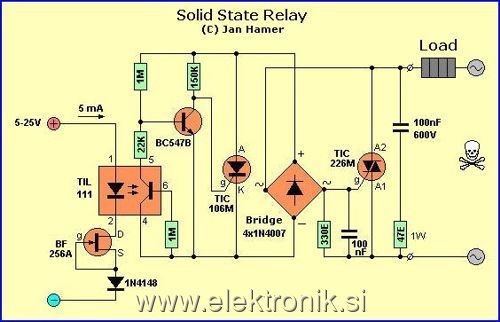

Kot osnovo sem vzel tile dve shemi:
lp
| Opis: |
|
| Velikost datoteke: |
33.78 KB |
| Pogledana: |
4 krat |
|
| Opis: |
|
| Velikost datoteke: |
136.73 KB |
| Pogledana: |
24 krat |
|
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.36
|
| Objavljeno: Tor Dec 10, 2013 6:41 pm Naslov sporočila: |
|
|
| laura je napisal/a: |
| Kako bi pa zdaj ti reguliral MOC če imaš na Q1 spojen G in S ? |
Počasen PWM je kar pravšnji za regulacijo grelcev. Če ti to predstavlja problem, pa on/off. Z vezavo Q1 pa ni čisto nič narobe. Za domačo nalogo razmisli, zakaj...
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.36
|
| Objavljeno: Tor Dec 10, 2013 6:46 pm Naslov sporočila: |
|
|
maki:
Ni treba toliko komplicirati na vhodnem delu vezja. Preko upora lahko direktno priključiš na mikrokrmilnik...
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
maki
Član
Pridružen-a: Čet 17 Jan 2008 8:02
Prispevkov: 319
Aktiv.: 1.50
Kraj: Logatec
|
| Objavljeno: Tor Dec 10, 2013 8:20 pm Naslov sporočila: |
|
|
Hvala gumby, tak vhod se mi si dopade ker imam potem indikacijo kdaj preklopi.
Saj ni toliko več materiala ali dela, imam to po predalih...
Ali lahko tudi tako vezavo (po moje) priklopim direktno na izhod atmega, ali bo potem led dioda vseeno zasvetila ob preklopu? napajanje je 5V, tranzistor pa je krmilil 12V rele...
lp
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.77
Kraj: Sobota
|
| Objavljeno: Sre Dec 11, 2013 10:49 am Naslov sporočila: |
|
|
| gumby je napisal/a: |
| laura je napisal/a: |
| Kako bi pa zdaj ti reguliral MOC če imaš na Q1 spojen G in S ? |
Z vezavo Q1 pa ni čisto nič narobe. Za domačo nalogo razmisli, zakaj... |
Ker je JFET?
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 19.96
|
| Objavljeno: Sre Dec 11, 2013 11:13 am Naslov sporočila: |
|
|
Hehe, še malo migaj z možgančki
Primitivna stara finta, mladcem nerazumljiva
|
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.77
Kraj: Sobota
|
| Objavljeno: Sre Dec 11, 2013 11:30 am Naslov sporočila: |
|
|
Ne da se mi migat z možgančki-bi povedal v čem je finta?
Glede mladcev pa če ti povem da smo se v srednji šoli še učili elektronke, Cobol, Fortran 77..., tako da hvala za kompliment!
_________________
Dela kot švicarska ura-samo pokvarjena |
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 19.96
|
| Objavljeno: Sre Dec 11, 2013 12:03 pm Naslov sporočila: |
|
|
Ne da se mi direkt napisat odgovora.
Je pa zadeva mnogokrat opažena v neslovenski ex-YU literaturi (papirnata oblika, Milobar, Židan, Radioamater.....).
Torej kaj si se učil v šoli nima veze, kaj si pa popoldan delal po kaki knjižnici, radioklubu, na obiskih pri starih mačkih...-to šteje. Danes mladci mislijo, da imaš vse na internetu... Očitno ne servirano na pladnju
|
|
| Nazaj na vrh |
|
|
PZUFIC
Vseved
Pridružen-a: Sob 17 Nov 2007 19:06
Prispevkov: 6987
Aktiv.: 32.54
Kraj: Rakek
|
| Objavljeno: Sre Dec 11, 2013 3:14 pm Naslov sporočila: |
|
|
| Citiram: |
JFET current limiting circuit is shown in figure. Almost all the supply voltage therefore appears across the load. When the load current tries to increase to an excessive level (may be due to short-circuit or any other reason), the excessive load current forces the JFET into active region, where it limits the current to 8 mA. The JFET now acts as a current source and prevents excessive load current.
A manufacturer can tie the gate to the source and package the JFET as a two terminal device. This is how constant-current diodes are made. Such diodes are also called current-regulator diodes. |
_________________
Ne čakaj, da se bo nekaj premaknilo pojdi in nekaj premakni.
Lp Primož |
|
