[Domenius]

[xsyt]

Pregorel predupor za zenerko?

[Tomazp]

Tudi meni se je zgodilo isto. No, sedaj imam rezervo za zamenjati, če bo treba. Morda je bil kakšen hladen lot....

[Carko]

Hm, upore bom še preveril, hvala.

Sem tudi mislil, da je bil kak hladen lot, pa sem celo platico prelotal, pa je bilo enako...

[Musty]

Nekaj na krmilnem delu ni štilamo, ker ga ni do konca odprlo očitno in se je segrel.

[Carko]

Hm, zdaj sem preveril še na drugem printerju, kjer vse (še) dela:

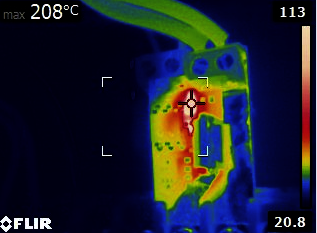

Takole se je v trenutku segrelo na 200+ stopinj:



Tole izgleda kot upor R4?! Niti približno se ne bi smel tako segreti, sem pa našel R4 odlotanega tudi na tej drugi tiskanini, na kateri je mosfet prav odpadel dol ...

[Musty]

Tole je prav zanimivo, R4 upor omejuje tok skozi mosfet. Vzami ga dol in mu pomeri upornost.

[ElGrigon]

To se je meni dogajalo že, ko sem sestavil. Namesto, da bi se ukvarjal s tem sem dal noter kar SSR od kitajca in je mir.

[Carko]

R4 omejuje tok skozi ledico optocouplerja. V kalkulator sem vnese podatke iz datasheeta optocouplerja in dobil tole:

http://img.hihi.si/Upload/YGnA.png

Izgleda, kot da je 0805 uporček MOČNO poddimenzioniran za to?

Kako bi se to dalo drugače rešit?

[mucek]

Pri tem izračunu je predeminzioniran je tok skozi diodo, 5 do max. 10 mA bo več kot vrh glave ...

Lp, g

[Carko]

Aha no saj se mi je zdelo (s priporočenimi upori je takšen tok), bom poskušal z uporom nekje v rangu 2-3k ohm.

[s56wmn]

Ura je pozna, oči so utrujene, ostal sem brez idej.
Zlotal sem SSDRele, bolj ali manj uspešno.
Problem imam da se 15 sek priklopu na elektriko upor r2 (100 Ohm )začne smrdeti.
Na načrtu piše da je to limiter za 200mA

Z Ohm metrom sem preveril stike, z lupo preveril da ni ostankov cina.

Ali je kdo imel podoben problem.?
V katero smer naj se lotim odpravljanj napake.

Hvala

[.]

Brisana vsebina odstranjenega uporabnika.

[xsyt]

@s56wmn; pa povečaj vrednost tega upora na 470ohm recimo. Ne komplicirat z zunajnimi regulatorji, saj kot je povsem ok deluje.

[Carko]

Pa R4 je potrebno dat večjega oz. takega za večjo moč .
