yu2myg
Član
Pridružen-a: Ned 01 Avg 2010 13:49
Prispevkov: 113
Aktiv.: 0.62
Kraj: Gardinovci-Vojvodina-KN05BE
|
 Objavljeno: Pet Jul 04, 2014 11:46 am Naslov sporočila: |
 |
|
http://www.badcaps.net/forum/showthread.php?t=9566&page=3
pogledaj ovaj link možda ti pomogne.Prekontroliši i sve otpornike smd znaju da povećaju vrednost.Dali si probao da prisloniš jaku baterijsku lampu da vidiš dali radi panel odnosno dali ima slike?.
_________________
tube technique is the law |
|
| Nazaj na vrh |
|
 |
lipa
Član
Pridružen-a: Ned 27 Sep 2009 9:39
Prispevkov: 734
Aktiv.: 3.82
Kraj: Lipa Beltinci
|
| Objavljeno: Pet Jul 04, 2014 5:12 pm Naslov sporočila: |
|
|
| elpollo je napisal/a: |
@lipa, hvala za nasvet.
Zamenjal sem še NP mosfet driver, ampak je enako.
Opazil sem še en trimer, ki je bil zalit z nekakšno gumo in ima ozanko VR301. Temu sem spremenil vrednost iz 6,5k na 2k in sedaj se osvetlitev ne izklopi.
Sedaj pa me zanima, čemu je namenjen in kako ga pravilno nastaviti?
Sheme za IP-58155A ne najdem, je pa ena stran trimerja vezana na pin 2 SEM2005 kar je Over voltage detection input. |
Zakaj se mi zahvaljuješ, če pa zdaj delaš po svoje?
_________________
Lep pozdrav!
Boris Z. |
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.68
Kraj: Podravje
|
| Objavljeno: Ned Jul 06, 2014 6:51 pm Naslov sporočila: |
|
|
| laura je napisal/a: |
Tu okoli se mi zdi da imaš kar nekaj hladnih lotov-J306, J308, trimer, J311 ki gre na pin3 - open lamp detection input!
Sprelotaj vsaj te stvari, trimer posprejaj s kontakt sprejem in ga vrni na isto pozicijo in mislim da bo to delovalo kot mora. |
Je bilo videt kot hladni lot, ampak ni bil. Vseeno sem odstranil staro spajko in zalotal znova. Kasneje sem zamenjal tudi še glavni inverter IC, ampak je napaka še vedno enaka, razen če prestavim trimer VR301 na majnšo vrednost, takrat osvetlitev dela, ampak samo pri veliki svetlosti, če jakost svetlosti spremenim, se žarnice izklopijo.
| lipa je napisal/a: |
Zakaj se mi zahvaljuješ, če pa zdaj delaš po svoje? |
Ne razumem, kaj delam po svoje. Ti si dal nasvet za test žarnic, za katere sem že ugotovil, da so ok. Bom pa tvojo metodo uporabil naslednjič. Zato sem se ti zahvalil.
| yu2myg je napisal/a: |
http://www.badcaps.net/forum/showthread.php?t=9566&page=3
pogledaj ovaj link možda ti pomogne.Prekontroliši i sve otpornike smd znaju da povećaju vrednost.Dali si probao da prisloniš jaku baterijsku lampu da vidiš dali radi panel odnosno dali ima slike?. |
Da, ako prislonim baterijsku lampu, vidim sliku. Znači problem u inverteru.

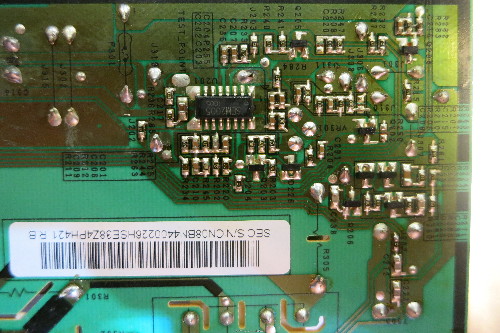

| Opis: |
|
| Velikost datoteke: |
3.01 MB |
| Pogledana: |
11 krat |
|
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.67
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Tor Jul 08, 2014 9:15 pm Naslov sporočila: |
|
|
Zdravo!
Ali imata sekundarja novega trafota enake upornosti?
Lp, Matic
|
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.68
Kraj: Podravje
|
| Objavljeno: Tor Jul 08, 2014 10:49 pm Naslov sporočila: |
|
|
| matic_scetinec je napisal/a: |
Zdravo!
Ali imata sekundarja novega trafota enake upornosti?
Lp, Matic |
Da, 2x 1070Ohmov
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
Robbby
Član
Pridružen-a: Sre 19 Nov 2003 14:01
Prispevkov: 105
Aktiv.: 0.44
Kraj: okolica Dravograda
|
| Objavljeno: Pon Avg 04, 2014 9:22 am Naslov sporočila: ??? |
|
|
@Lipa ali lahko podrobneje opišeš tvojo varianto z žarnico.
Tudi jaz imam na philips TV verjetno napako na inverterju (glas ok, slika pa komaj opazna - temna), pa bi rad preizkusil žarnice.
|
|
| Nazaj na vrh |
|
|
lipa
Član
Pridružen-a: Ned 27 Sep 2009 9:39
Prispevkov: 734
Aktiv.: 3.82
Kraj: Lipa Beltinci
|
| Objavljeno: Pon Avg 04, 2014 10:50 am Naslov sporočila: Re: ??? |
|
|
| Robbby je napisal/a: |
@Lipa ali lahko podrobneje opišeš tvojo varianto z žarnico.
Tudi jaz imam na philips TV verjetno napako na inverterju (glas ok, slika pa komaj opazna - temna), pa bi rad preizkusil žarnice. |
Če osvetlitev dela (čeprav slabo), pusti lampe na miru. V tem primeru najprej preveri slabe elko-te in posledično slabo napajanje inverterja.
_________________
Lep pozdrav!
Boris Z. |
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.68
Kraj: Podravje
|
| Objavljeno: Pon Avg 04, 2014 12:41 pm Naslov sporočila: Re: ??? |
|
|
| Robbby je napisal/a: |
@Lipa ali lahko podrobneje opišeš tvojo varianto z žarnico.
Tudi jaz imam na philips TV verjetno napako na inverterju (glas ok, slika pa komaj opazna - temna), pa bi rad preizkusil žarnice. |
Kaj žarnice svetijo slabo ali sploh ne?
Če spreminjaš osvetlitev se kaj spreminja?
Je pri vklopu TV-ja za trenutek osvetlitev vredu, nato gre na temno?
Kateri model TV-ja imaš in slikaj napajalnik spredaj in zadaj.
_________________
Življenje je prekratko, da bi bili malenkostni.
Nazadnje urejal/a elpollo Pon Avg 04, 2014 12:42 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
|
| Nazaj na vrh |
|
|
Robbby
Član
Pridružen-a: Sre 19 Nov 2003 14:01
Prispevkov: 105
Aktiv.: 0.44
Kraj: okolica Dravograda
|
| Objavljeno: Pon Avg 04, 2014 12:54 pm Naslov sporočila: |
|
|
| No po brskanju na netu sem ugotovil, da TV sploh nima inverterja - model 40PFL5007K/12 (LED). Moram temeljito pregledati napajalni del, ko dobim service manual zanj.
|
|
| Nazaj na vrh |
|
|
Robbby
Član
Pridružen-a: Sre 19 Nov 2003 14:01
Prispevkov: 105
Aktiv.: 0.44
Kraj: okolica Dravograda
|
| Objavljeno: Tor Avg 05, 2014 1:26 pm Naslov sporočila: |
|
|
| No kot začarano, ravno za to serijo 5000 ne obstaja shema napajalnega dela v service manualu.
|
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
|
| Nazaj na vrh |
|
|
DusanK
Član
Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1975
Aktiv.: 12.85
Kraj: Medvode - med vodami
|
| Objavljeno: Tor Avg 19, 2014 12:18 am Naslov sporočila: |
|
|
@elpollo:
Spodnji link sicer ni načrt power plate, a od viška glava ne boli:
http://elektrotanya.com/samsung_p2470hd_chassis_lem24ds_hd_lcd_sm.pdf/download.html
Tule pa je kratka razlaga problema "2 second to black":
http://www.badcaps.net/forum/showthread.php?t=10419
Seveda za nek drug monitor vendar lahko potegneš vzporednico pri iskanju napake po vseh spodnjih točkah:
1) Bad Capacitors
2) Shorted Transistors
3) Open fuse
4) Bad transformer
5) Bad CCFL
6) Bad Diode
7) Bad/cold/poor solder joints
8) other bad components
Ker si veliko stvari že prečekiral ti pri iskanju napake ostane še rezanje linij, da preveriš, če je napaka v neki veji za trafotom kot je prikazano na spodnji sliki, ki je z linka, ki sem ti ga posredoval v prvem mojem postu v tej temi.
http://www.mikrocontroller.net/attachment/98037/SEM2005.JPG
p.s.
Še 1x isto vprašanje; si preveril kondenzator, ki je vezan na pin1 - SEM2005 ?
_________________
Največji čar - električar |
|
| Nazaj na vrh |
|
|
elpollo
Član
Pridružen-a: Čet 03 Jul 2008 23:07
Prispevkov: 555
Aktiv.: 2.68
Kraj: Podravje
|
| Objavljeno: Sre Avg 20, 2014 11:36 pm Naslov sporočila: |
|
|
Hvala za povezave in nasvete. V prejšnem tvojem postu nisem vedel, da odgovarjaš meni za kontrolo kondenzatorja na pin1
V monitor sem vgradil LED kit in sedaj zadeva funkcionira brez transformatorjev, kondenzatorjev, čipa in kupa smd komponent
_________________
Življenje je prekratko, da bi bili malenkostni. |
|
| Nazaj na vrh |
|
|
|
|
