Še več krmilnikov.....
S5
Allen-Bradley:
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
 |
Jakey
Član
Pridružen-a: Sre 11 Jul 2012 0:38
Prispevkov: 651
Aktiv.: 4.14
Kraj: Ravne/LJ/Kobarid
|
|
| Nazaj na vrh |
|
|
skat
Član
Pridružen-a: Čet 05 Mar 2009 12:10
Prispevkov: 402
Aktiv.: 2.03
Kraj: Ribnica
|
| Objavljeno: Ned Jan 25, 2015 11:52 am Naslov sporočila: |
|
|

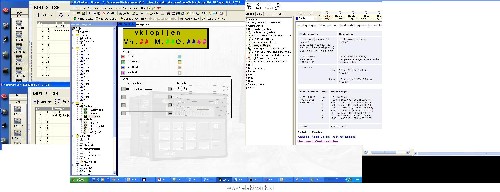

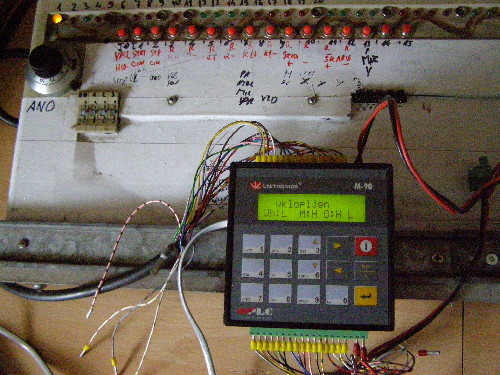

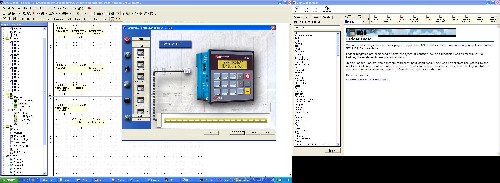

Prilagam primer z uporabo Unitronics M91.2-T38 na dogovorjenem primeru ter s prikazom na displayu
| Opis: |
|
| Velikost datoteke: |
345.48 KB |
| Pogledana: |
49 krat |
|
| Opis: |
|
| Velikost datoteke: |
307.43 KB |
| Pogledana: |
36 krat |
|
| Opis: |
|
| Velikost datoteke: |
303.09 KB |
| Pogledana: |
32 krat |
|
_________________
ne sekiraj se, če kaj crkne, vsaka šola nekaj stane! |
|
| Nazaj na vrh |
|
|
skat
Član
Pridružen-a: Čet 05 Mar 2009 12:10
Prispevkov: 402
Aktiv.: 2.03
Kraj: Ribnica
|
| Objavljeno: Ned Jan 25, 2015 12:02 pm Naslov sporočila: |
|
|

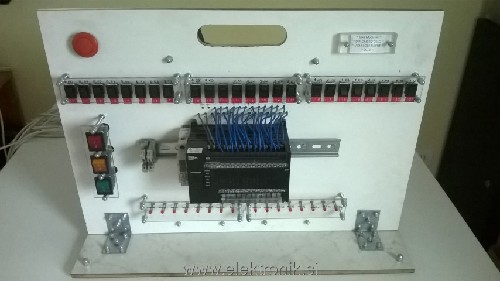

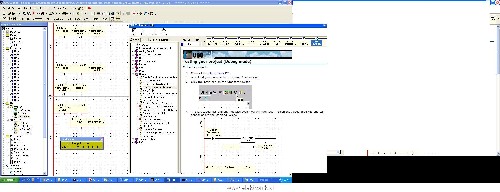

Še ena slikca testiranja programčka
| Opis: |
|
| Velikost datoteke: |
1.44 MB |
| Pogledana: |
34 krat |
|
_________________
ne sekiraj se, če kaj crkne, vsaka šola nekaj stane! |
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.42
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Pon Jan 26, 2015 10:05 pm Naslov sporočila: |
|
|
Še obljubljen primer okolja ...
Najprej ST:
Pa še FBD:
LD je podprt, vendar meni ne sede. Načeloma bi izgledalo nekaj podobnega Silvotovim primerom.
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Pon Jan 26, 2015 10:20 pm Naslov sporočila: |
|
|
Mitsubishi Alpha.
Obstajata navadna AL serija (4in/2out ali 6in/4out ali 12in/8out) in zmogljivejša AL2 serija (8in/6out ali 15in/9out). AL2 omogoča še 4in ali 4out razširitveno enoto.
AL ima v funkcijskih blokih 100ms časovno enoto, AL2 pa 10ms.
Obstajajo 230VAC verzije (230VAC vhodi, samo relejski izhodi) in 24VDC verzije (0-10V analogni in hkrati 24VDC digitalni vhodi, relejski ali tranzistorski izhodi).
Programira se z enostavnim brezplačnim programčkom (verzija 2.4 se celo nahaja nekje na tem forumu) preko serijskega kabla (ni zastonj). Pisanje programa je enostavno zlaganje ikonic.
S tipkami (gor dol levo desno + - OK ESC) poleg zaslona 4x12 se enostavno spreminja parametre (čase, števce,...) kar med delovanjem. V STOP načinu so diagnostika in razne nastavitve, možno pa je tudi ročno vnesti celoten program samo s tipkovnico (torej brez kabla).

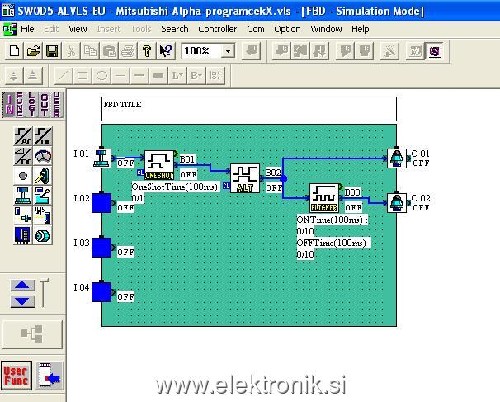

Tisti ONE-SHOT na sliki niti ne bi bil potreben, a ga ponavadi dodam, ker uspešno filtrira motnje.
| Opis: |
|
| Velikost datoteke: |
67.05 KB |
| Pogledana: |
24 krat |
|
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor
Nazadnje urejal/a igo Tor Jan 27, 2015 6:23 pm; skupaj popravljeno 2 krat |
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Pon Jan 26, 2015 10:39 pm Naslov sporočila: |
|
|
Super Relay Array.
Obstajajo
SR-12MxAC (8in/14out)
SR-22MxAC (14in/8out)
SR-12MxDC (8in/14out) ima tudi analogne vhode
SR-22MxDC (14in/8out) ima tudi analogne vhode
Obstajajo tudi razširitvene vhodno-izhodne enote v AC in DC izvedbah, možen je tudi komunikacijski modul.
V funkcijskih blokih imajo 10ms časovno enoto.

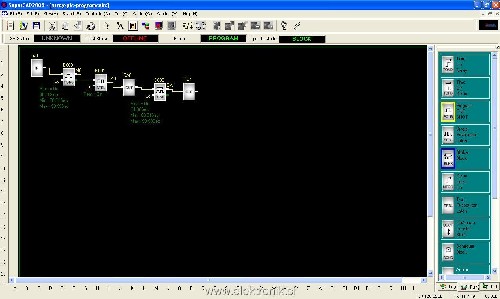

Programira se z enostavnim brezplačnim programčkom SuperCAD preko USB kabla (ni zastonj). Pisanje programa je enostavno zlaganje ikonic, a ima nekaj čudnih posebnosti. Naprimer izhodi funkcijskih blokcev se lahko uporabijo samo enkrat, zato dogovorjen programček izgleda malce nenavadno. Bolj zahteven program izgleda še hujše (dodajanje AND vrat, da se izhod blokca pelje na več mest,...).
S tipkami poleg zaslona se da sicer spreminjati parametre kar med delovanjem, a so na zaslonu zelo omejene možnosti prikaza.
| Opis: |
|
| Velikost datoteke: |
104.64 KB |
| Pogledana: |
14 krat |
|
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.42
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Pon Jan 26, 2015 11:52 pm Naslov sporočila: |
|
|
Pred časom sem po sili razmer na nekem projektu telovadil z ABB-jevo serijo AC500 / CP600. Projekt je bil precej obsežen, temu primerno pa tudi precej natančno določeni izvedbeni roki in ostala pogodbena določila.
Zgodbo omenjam zaradi ene "malenkosti". Tehnično gledano gre po mojem mnenju za zanimiv nabor opreme. Zadeva pa se je zataknila zaradi nekih težav povezanih z verzijami FW in programske opreme. Izkazalo pa se je, da si njihov support niti v sanjah ne zasluži tega imena.
Izvedba kakšne domače regulacije s tega zornega kota niti ni problematična, pred implementacijo v kako industrijsko okolje pa velja pred izbiro preveriti tudi ta vidik.
|
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 21.00
Kraj: LJ
|
| Objavljeno: Tor Jan 27, 2015 12:17 am Naslov sporočila: |
|
|
Koliko se vas je učilo še tole starino ...
| Opis: |
|
| Velikost datoteke: |
36.19 KB |
| Pogledana: |
38 krat |
|
| Opis: |
|
| Velikost datoteke: |
41.5 KB |
| Pogledana: |
30 krat |
|
|
|
| Nazaj na vrh |
|
|
matija5ka
Član
Pridružen-a: Sre 18 Jan 2006 0:06
Prispevkov: 14
Aktiv.: 0.06
Kraj: Ljubljana/Bled
|
| Objavljeno: Tor Jan 27, 2015 7:42 am Naslov sporočila: |
|
|
Še en SIEMENS.
Tole je TIA Portal z S7-1500. Zna pa sprogramirati tudi S7-1200, S7-300 in S7-400 (300 in 400 samo novejši firmware).
Nazadnje urejal/a matija5ka Tor Jan 27, 2015 7:48 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.95
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Tor Jan 27, 2015 7:48 am Naslov sporočila: |
|
|
Iztok,
Pri nas v podjetju še vedno teče ena linija na pet-ici.
Od 4 minute naprej ***klik***
Uporabljam sicer precej bolj prijazno seveda plačljivo verzijo softwera ***klik***

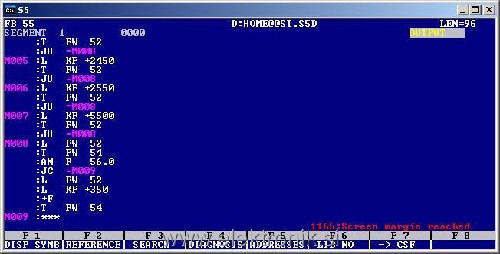

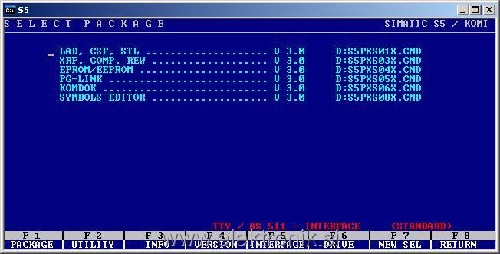

Printscreen:
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
jerjur
Član
Pridružen-a: Čet 06 Maj 2010 22:09
Prispevkov: 459
Aktiv.: 2.50
Kraj: Žiri
|
| Objavljeno: Tor Jan 27, 2015 10:20 am Naslov sporočila: |
|
|
| Silvo je napisal/a: |
Pri nas v podjetju še vedno teče ena linija na pet-ici.
|
Teh petic vzdržujem okoli kar nekaj. Softver, ki ga omenjaš je carski. Z njim se S5 "normalno" programira.
V glavnem pa odpovedujejo napajalniki in kakšen CPU umre.
Če kdo ve da kje kaj takšnega mečejo ven se priporočam.
Starina, ki jo prikazuje Iztok, pa je bila stara prvi dan, ko je videla luč sveta.
_________________
Avtomatika je zakon |
|
| Nazaj na vrh |
|
|
sars
Član
Pridružen-a: Tor 05 Jan 2010 20:40
Prispevkov: 671
Aktiv.: 3.57
Kraj: Vransko
|
| Objavljeno: Tor Jan 27, 2015 4:19 pm Naslov sporočila: |
|
|
Če se prav spomnem, jih je na piknik v Središče ob Dravi nekdo prinesel celo škatlo. Interesa ni bilo ravno velikega. Drugače pa tudi v naši firmi imamo še kar nekaj petic na linijah in tudi obe žgalni peči sta še krmiljeni s petico.
_________________
Ko misliš, da nimaš sreče v življenju, pomisli na voznike Renaultov.  |
|
| Nazaj na vrh |
|
|
Iztok
Član
Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 21.00
Kraj: LJ
|
| Objavljeno: Tor Jan 27, 2015 9:32 pm Naslov sporočila: |
|
|
| Silvo je napisal/a: |
Iztok,
Pri nas v podjetju še vedno teče ena linija na pet-ici.
...
Uporabljam sicer precej bolj prijazno seveda plačljivo verzijo softwera IBHs |
Tudi pri meni doma še vedno dela S5 95U za nadzor gibanja in luči ter krmiljenje peči centralne.
IBHs pa sem tudi uporabljal a le na kratko ker sem šel potem že na S7.
| jerjur je napisal/a: |
| ... Starina, ki jo prikazuje Iztok, pa je bila stara prvi dan, ko je videla luč sveta. |
Sploh ni bila tako stara. Preden sem začel delat na S5 z PG 730, sem tipkal vrstico po vrstico programa S3 z PG 605 U. Si zamišljaš ročni vnos programa nekaj 100 vrstic v STLu, ko se je krmilnik sesul. To so bili časi, ko si LAD in FBD lahko samo sanjal ...
Se mi pa še nekje valja po delavnici PG 720 C, ki je imel celo ločljivo tipkovnico kar je včasih na kakšnih nerodnih mestih ob stroju prišlo kar prav.
|
|
| Nazaj na vrh |
|
|
kose19
Član
Pridružen-a: Sre 02 Mar 2005 19:37
Prispevkov: 1228
Aktiv.: 5.18
Kraj: okolica Kobarida
|
| Objavljeno: Sre Jan 28, 2015 9:31 pm Naslov sporočila: |
|
|
Kar nekaj sem jih že programiral.
Moeller EASY, različne serije. Od serije 200 do 800.
Zadnje čese veliko Cybro-2 + weintek touch pano.
PoKeys57E.
V bodoče bom poskusil še kakšno sliko prilepit.

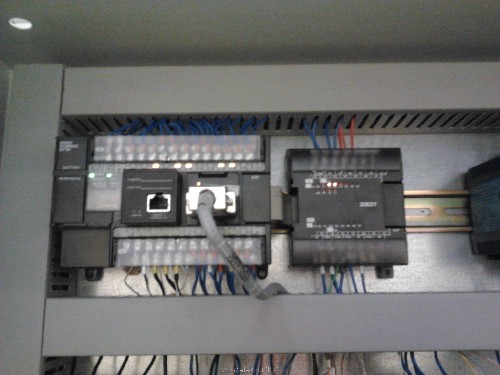

| Opis: |
| OMRON CP1H z razširitvijo + HMI touch display. |
|
| Velikost datoteke: |
849.17 KB |
| Pogledana: |
4 krat |
|
| Opis: |

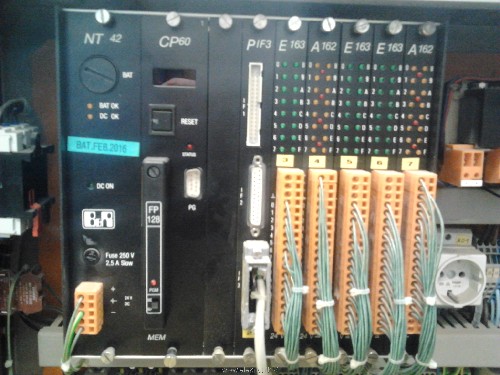

| starina B&R, softwear še na dos-u! Če je le mogoče se ga izogibam. Bom poskusil še okolje slikat, ko bom imel čas. |
|
| Velikost datoteke: |
1015.23 KB |
| Pogledana: |
3 krat |
|
| Opis: |

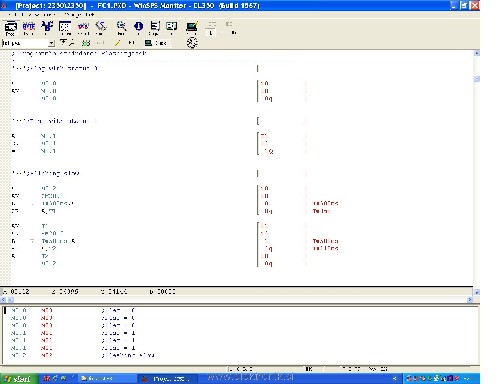

| Bosch cl350. Zelo kompleksna zadeva. |
|
| Velikost datoteke: |
209.33 KB |
| Pogledana: |
15 krat |
|
_________________
- Absens, carens -
- Tisti, ki ga ni, bo prikrajšan - |
|
| Nazaj na vrh |
|
|
|
|
