Včeraj dobil in sestavil...
Ko priklopim napajanje 12V (JP1 še ni povezan) se mi začne kaditi iz L3.
Ko izmerim napetost na pinu pri JP1, kjer piše 5V pa je natanko 5V.
Ne upam si skleniti JP1, da ne bi kaj pokuril...
Ali mogoče kdo ve, kaj bi bil lahko vzrok?
10x sem že preveril vse komponente, če so pravilno prispajkane...

[Sibica]

Preveri še enkrat elektrolite C11 in C18.
Kako imaš obrnjenega C14?
Namreč pod montažnim načrtom je opomba, da naj se kondezator obrne ravno nasprotno kot je v načrtu. Opomba je že vpoštevana v načrtu, tako da mora biti C14 obrnjen tako kot je v montažnem načrtu.

[Vlado]

Razen elektrolitov, preveri še pod dobro lupo kako so prispajkani op. ojačevalci, pred parimi dnevi je nekdo omenil da je enega obrnil narobe ker ni bilo označeno kako naj ga obrne!
Vlado

[kobra]

C14 je obrnjen pravilno (po navodilih...) prav tako C11 in C18.

[marko11]

Hi

Mene pa pri tem osciloskopu moti odzivni čas, ko pri meritvi spremenim- pritisnem

tipko za drugo področje meritve je potrebno čakati da se odzove sigurno več kot 5 sekund.

Ali je pri vas isto?

Lp,

[robent]

Evo, sem ga sestavil do konca, seveda bi blo to prej, če nebi zgubil dva smd kondenzatorja
Prvo sem pozabil kratko vezati tam kjer piše D4, in si razbijam glavo zakaj nap. regulator nima mase...
Potem je le uspelo, zadeva na prvi pogled deluje zelo v redu.
Tudi odziva se kr hitro, ni treba čakati 5s

[PrimozL]

[protoncek]

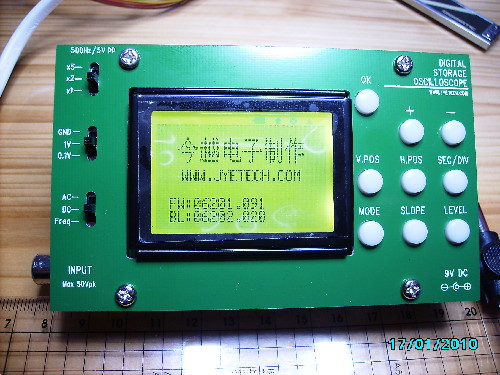

Ravno sem preskusil -tudi pri meni ostane 5V. Nisem pa poskusil prekiniti brika in tja vezati triger. Sem pa takoj po sestavi posodobil firmware na 91.

[pirpy]

pred parimi dnevi sem dobil idejo da bi si naredil takšen mali osciloskop in kar na eno vezje ki ga imam za en drug projekt zapečem testni programcek ,takoj naslednji dan kupim grafični display za 27 € nato pa najdem tale kit
no grafični display bom pač moral uporabit za kakšen drug projekt ,je pa enak le da je moder

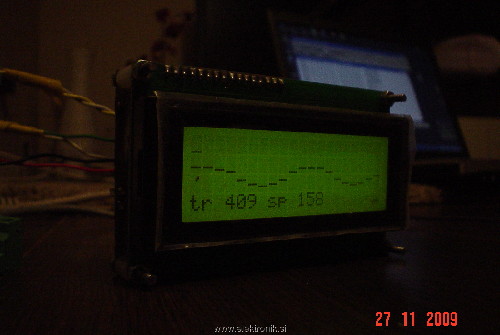

še slikca mojega preizkusa na navadnem 4x20 lcdju
Lp

[marko11]

Hi

PRODAM sestavljen in sproban osciloskop, ki je tukaj opisan na 13 straneh.
(Opis in sliko glej prvo stran )

LP,marko

[PrimozL]

Živijo,

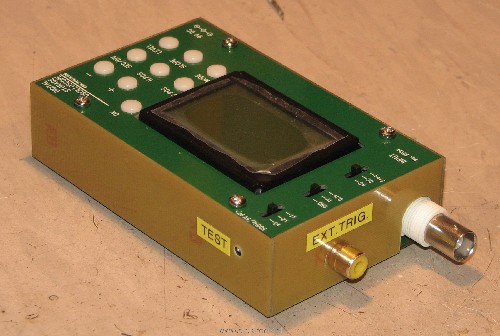

Takole zgleda moj dokončan osciloskop. Dodal sem stranice iz enostranskega 0.8 mm vitroplasta, da ne bo šel prah v notranjost. Stranice so prispajkane na zgornjo ploščo v vogalih in še parkrat vmes.

FW 090 deluje osvežuje veliko bolje kot en starejši, ki sem ga videl pri kolegu pred meseci.

Upam, da ga bom imel s sabo v trenutkih, ko sem bil do sedaj precej nemočen in bi mi še tako preprost osciloskop rešil situacijo.

LP Primož

[eboc]

[Bozo]

Danes sem v mojega vpisal zadnjo verzijo programa.

LP
Božo
