[mato1111]

Pozdravljeni

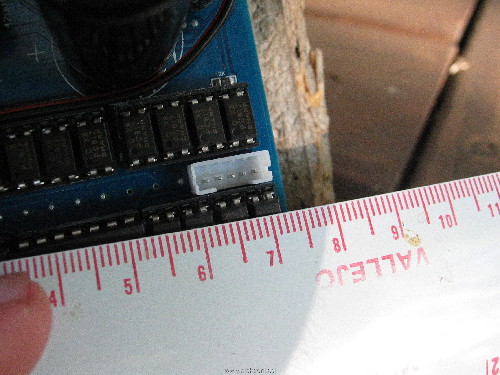

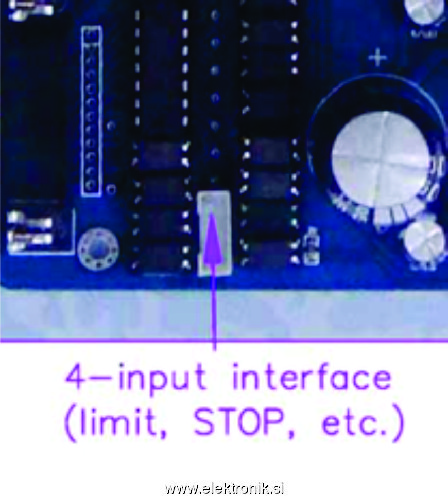

Nikjer ne najdem imena/oznake za sledeči konektor na omenjenem kontrolerju (slika v priponki)

[Modlar]

Mogoče to

[mato1111]

Sej vem zakaj se uporablja pa kako ga priklopit samo rabim konektor da lahko priklopim stikala in estop. Pa nevem kako se imenuje konektor drugače bi ga že kupil.

[MarkoZ]

Glede priklopa imaš obrazloženo tukaj: http://www.google.si/url?sa=t&rct=j&q=&esrc=s&frm=1&source=web&cd=3&ved=0CDsQFjAC&url=http%3A%2F%2Fmedia.wix.com%2Fugd%2Fcf39d3_c2133d97b76442c219ce861b0a49f0bc.pdf%3Fdn%3DDATA%2BSHEET%2B3%2BAXIS%2BTB6560%2BDRIVER%2BBOARD%2B(Rev%2BA2%2B_April.02.2012).pdf&ei=k1wuUf71Ho7Zsgad9oCIDw&usg=AFQjCNGjMrxFPWtH1y1L5NBfVrHknLuNog na stranieh od 8-10

LP

[mato1111]

Ja to vse razumem kako se priklopi ni v tem problem. Jaz rabim tak ženski 5 pinski konektor vendar ne najdem v nobeni trgovini ker nevem kako se imenuje konektor.

[micabauc]

Nanoelektronika. Ima jih na pultu v škatlicah, vse možne variante. Pa prav poceni so.

[dollar]

Zdravo fantje !
Spet imam en probelm ... zadeva mi zdaj že lepo deluje in sem z njo zadovoljen. Tukaj je še slika izdelka pri kateri imam namesto biaxa, kemični svinčnik

Slika

Problem pa se pojavi pri tem, da imam naprimer v autocadu nek projekt dolg 200 mm in širok 100 mm. Ko zadevo pretvorim v gkodo (.nc datoteka), za to uporabljam program NCPlot v2.26 in zadevo poženem skozi cnc, mi ta projekt več kot 2x pomanjša. Prosil bi če mi lahko pomagate odpravit težavo, saj že kar nekaj časa iščem rešitev a je nekako ne najdem. Ali je mogoče problem pri programu NCPlot ? Ali mi predlagate kakšen drug program za pretvarjanje in urejanje gkode ?
Aja za poganjanje CNC-ja pa uporabljam mach3.

lp

hvala

[toplakd]

Pa če z mašino narediš premik 200mm ti naredi 200mm ali samo 100 oz manj?

[dollar]

A to lahko izvedem kar direkt iz programa mach 3 ?

[toplakd]

Seveda lahko.

http://www.machsupport.com/documentation.php

[mato1111]

Pozdravljen dollar

Kako se ti kaj obnese tb6560 ?? imaš tisto kartico modre barve ??

Si moral narediti kakšne modifikacije na kartici ??

Jaz sem tudi zdaj to dobil, sprobal sem zgleda da deluje še kr uredu če pa slučajno spušča korake bom pa vedel šele ko bo vse končano

[dollar]

Zdravo !

Kartica se mi dobro obnese. Zaenkrat nisem na kartici delal še nobenih modifikacij, korakov mi pa zaenkrat tudi ne spušča.
Zadovoljen sem z njo in za tak denar kot sem jo kupoil deluje odlično.
Upam da se mi v prihodnje ne pokvari, zdržati mora vsaj do mature

lp

@toplakd

Hvala za pomoč zadevo sem pomaknil za 10 cm v programu "stroj" pa se je pomaknil za slabih 5 cm. Nato sem to nastavil v motor tuningu (steps per) in za malo poskušanja prišel do pravih vrednosti
Hvala še enkrat za navodila

[toplakd]

Če bi uporabljal LinuxCNC bi ti vedel bolje svetovati, za Mach3 pa vem kje
se nahaja "User Manual"

[mato1111]

@dollar

Kako pa imaš povezana končna stikala s kartico (konektor?)

[dollar]

A to misliš limit switch ? teh še nimam namontiranih Imam pa namen še .... povezal jih bom tako da bom spodaj pod konektorjem prispajkal žice ... je dovolj prostora. Mogoče bi se tudi dalo zgoraj na konektorju ampak bi bila v napoto plastika katero lahko poščipaš stran. Ampak v tem primeru bi vseeno raje našel primeren konektor

Drugače je pa to 5 pinski mini ICSP konektor
