[luka]

zdravo

Mene pa zanimata še dve stvari
Vsakič ko zaženem altium mi napiše "faild to load paraller port driver", kaj to pomeni?
in pa vsakič ko sem v shematiku pa ko kliknem Compile se mi pokaže okno message, pa napiše "Error PinSignal[..]has no driver" kaj naj bi to pomenilo?

Hvala za odgovore, mam namreč poblem da nimam helpa v altiumu

Luka

[bkastel1]

Ej Luka,

za problem glede LPT driverja ti nem morem pomagati, glede tistega pina pa tkole - če je pin na shematiki definiran kot npr. vhodni moraš imeti pravilno povezan ta pin na ostalo periferijo (meni je delal probleme ko sem imel nekatere pine puščene v zraku pa so bili vhodi - sem jim moral z uporči definirati nivoje). Alitum je zelo pameten paket in ima kar nekaj varnostnih dodatkov.

LP

[piroman]

Če pine puščaš v zraku si pod Project options nastavi, kako te program opozarja na napake. Npr. error spremeniš v warning pa ti compiler ne bo več ustavil...

[matjazkariz]

Izdelal sem pcb projekt v Altiumu (.sch in .pcb). Uspešno sem zroutal na dvostranski tiv. Ker pa bi rad vse spravil na eno stran (uporabljam klasične elmente in ne smd), sem omogočil routanje samo na bottom layer. Ker ima projekt mnogo komponent, mi ne zrouta vseh vezi, kar je jasno. Vem, da je količina uspešno zroutanih vezi odvisna od postavitve komponent, ter vseh mogočih pravil (Rules), vendar me vseeno zanima, kakšen pristop k oblikovanju imate vi. Zanima me tudi, kako se določi mostove med nepovezanimi rutami s strani Autorouterja.

[piroman]

Poskusi s Specctro. Je neprimerno boljši router kot Altiumov.

[matjazkariz]

Hvala za namig glede Specctre, samo kot začetnik bom raje za enkrat vztajal pri učenju Altiuma.

Nekako sem uspešno enostransko zroutal ta moj projekt. Zdaj pa, ko hočem izvoziti gerber, so padi polni. Torej ni lukenj za vstaviti elemente. Kaj je splošna praksa, da Altium ne generira lukenj v padih in ali je mogoče to opcijo kje vklopiti? Mnogo lažje in natančneje je vrtati, če so luknje predhodno zjedkane.

Kakšen pa je postopek v proizvodnji tiskanin? Kaj se luknje vrtajo skozi baker? Je jedkanje prej ali po vrtanju?

[PPG78]

Najprej je vrtanje, tako da je gerber kar OK, glej le da je format RS274-X.

LP, Peter

[matjazkariz]

Kako v Altiumu izdelaš sliko layerja v merilu 1:1 z luknjami v padih?

Mnogo lažje je vrtat luknje, če je luknja v padu zjedkana.
Če poskušam to narediti z SmartPDF, luknje prikaže, vendar merilo ni pravo.
Gerber ima pravo merilo, vendar pa padi nimajo lukenj.
Ali obstaja kakšna opcija da bi to rešil v enem ali drugem formatu?

Lahko bi sicer šel na roke dodajat luknje v naprimer Photopaint, vendar bi izgubil vektorski zapis in s tem kakovost slike.

[MarkoM]

[videosony]

Preizkušal sem AUTO PLACER.
Zakaj mi postavi elemente enega čez drugega ali pa izven tiskanega vezja?
A vi uporabljate auto placer ali pa sami naredite postavitev elementov?
lp Boštjan

[matjazkariz]

Kolikor jaz poznam večina ljudi dela vse peš. Se pravi tako postavljanje elementov kot rutanje. Jaz postavim elemente sam, rutam pa z autorouterjem. Potem pa, ko sem z rezultatom autorouta zadovoljen, grem še peš popravit kake kvake, ki jih vedno pusti za seboj.

MarkoM hvala za nasvet glede izrisa v merilu. Malo pozno ampak...

Drugače je pa zunaj že Altium Designer 6.8, kjer naj bi design potekal bolj 3D. Če ima kdo kakšne izkušnje s to verzijo, naj opiše...
http://www.altium.com/

[.]

Brisana vsebina odstranjenega uporabnika.

[MarkoM]

Imam vprašanje: nekje se je izgubila orodna vrstica, kjer je knjižnica, clipboard itd. Ima kdo idejo kako nazaj spraviti?

[sebaveh]

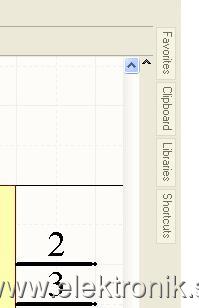

Ja, stisni na tiste besede "clipboard, library..." ki so napisane navpično.

[MarkoM]
