a ti mas msn? bi imel par vprasanj glede DC-DC ge.

[jurem]

Oj,

pred kratkim sem se ukvarjal z DC/DC - sicer manjših moči, kot jih rabiš, pa vendarle... poglej si tole stran, toplo ti pa priporočam, da si naložiš njihov SwitcherCAD iz te strani. Program je SPICE simulator, ki zelo verno simulira odziv vezja, v njem so vgrajeni realni elementi, ki jih naročiš v firmah - recimo tuljave, kondiji itd. Ravno zato je odziv simulatorja precej dober.

V primerjavi s podobnimi programi se mi je SwCAD bolj dopadel, ker lahko on-the-fly zamenjaš element v vezju in odsimuliraš odziv. Zelo lepo se vidi odziv, ko na izhodu namesto keramičnega kondija uporabiš klasični elektrolitski kondi - vse je polno "trave", ki je klasični elko ne zmore "popapcati"...

Vzorce iz LT-ja pa - jasno, dobiš v roku 14 dni.

Lp
Jure

[burg]

zelo zanimljiv simulator

[ro-bi]

[ro-bi]

Imam eno vprašanje in sicer ta DC-DC pretvornik meri izhodno napetost samo na eni veji. Če obremenim simetrično, je vse ok. Tudi če obremenim "pravo" vejo, je solidno (na drugi zraste napetost za cca 2V). Če pa obremenim samo drugo vejo, gre napetost iz 30V na 6, morda 7V, ker napajalnik tega ne zazna.
Ali je možno kako spremeniti? Morda meriti iz + na - namesto na nulo?
Hvala,
lp
Robi

[ro-bi]

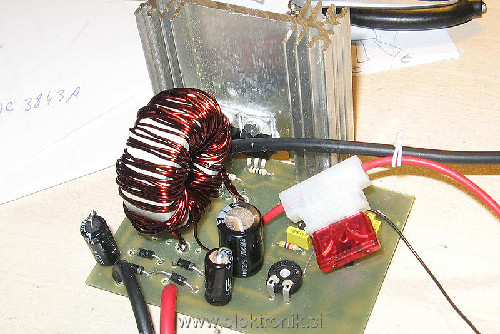

Sem testiral naprej in skuril dva para buz11- po daljšem času pritiskanja uporov na izhod, sta se pregrela.
Pa sem po predlogu Slowflya zamenjal trafo z tistim iz rač. napajalnika in glej čudo:
- z toroidom je bila poraba 138W za 91W izhoda
- z novim trafom je poraba 96W za 90W izhoda

Naredil sem si tri komplete 5W 120 ohm uporov, po dva, tri in 4 kose vzporedno. Sedaj sta tranzistorja popolnoma hladna.

Bom jutri probal priklopit ojačevalnik z GC, pa da vidim.

[podboj]

[podboj]

Tudi snubberjev ni videti na tvojem vezju. Na primarju morata biti dva, čez vsako navitje en, na sekundarju pa je lahko en čez obe zaporedno vezani navitji.

[sulc]

Brez snubberjev prav tako dela, le napetost v prostem teku je nekoliko višja, vendar če je trafo lepo navit je razlika minimalna. Ti pa toplo priporočam uporabo toroidnega jedra. V drugi temi si omenjal testiranje z bremenom; sam uporabljam kar končno stopnjo, sinusni signal in zvočnik / uporovno breme. Poraba toka je odvisna od amplitude sinusnega signala na vhodu ali po domače, meriš tok na eni veji in odpiraš glasnost.

[ro-bi]

Sem priklopil končno iz GC in spustil notri sinus, namesto zvočnika pa 7.5 ohm upor na hladilniku. Delalo je enako, kot z drugim napajalnikom (clip pri 26V).
DC-DC pretvornik se ni grel nič, končna in upor pa kar fajn.

Kondenzatorji so navadni, narejeno je po načrtu in tam ni bilo kake dušilke. Ali je lahko brez nje kaj narobe?


Ena veja se sesede pri nesimetrični obremenitvi in to je menda normalno?

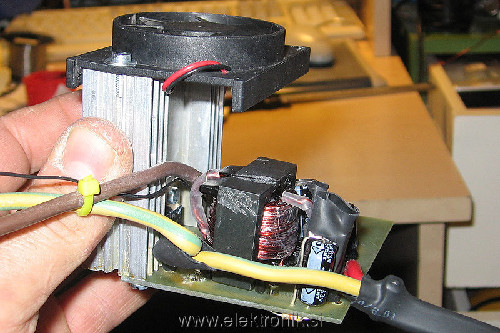

Sedaj sem navil na trafo iz rač. napajalnika, vse bifilarno, več žil za eno vejo. Dela odlično, simetrija je super, greje se nič,...

Podboj je napisal: Uporabi rumeno bel toroid iz rač. napajalnika in naredi skupno dušilko, navij cca 2x 20 ovojev, pazi kako jo priključiš, tok mora po obeh žicah teči v enaki smeri.

Ali v enaki smeri, če gledamo dušilko kot uro in torej v krogu?

[ro-bi]

Sedaj imam gor ojačevalec in poslušam že nekaj časa- ni nobenih brumov in šumov!
Ali so dušilke potrebne iz drugih razlogov?
lp

[sulc]

Za audio potrebe ni potrebno delati povratne vezave (stabilizacija). Z dobro navitim toroid jedrom bi moral imeti dokaj majhen padec napetosti. Konkretno meni pade iz 75V na 65V pri polni obremenitvi, to je cca 1kW. Pri recimo polovični obremenitvi je padca kak volt ali dva. To se mi zdi povsem primerljivo s klasičnimi omrežnimi napajlniki.

[podboj]

Dušilka je potrebna za pravilno delovanje regulacije, neregulirani napajalniki je ne rabijo. Za tvoj primer naj bo skupna, na toroidnem jedru, tako bosta tudi obe veji dokaj dobro regulirani in se ti ne bo napetost na drugi toliko sesedla, morda za 4V, ne pa za 20.

Ko navijaš dušilko vleči dve žici vzporedno. Na začetku obeh ju označi z barvo. Eno navitje boš priključil tako da bo oznaka pri diodi, drugo pa tako da bo oznaka pri kondenzatorju. V glavnem ne smeš priključit oba začetka navitij na diode in oba konca na kondenzatorje.

[ro-bi]

Aja, smer elektrike mora biti enaka - iz plusa proti minusu?
Bom navil, poslikal in pripel pred priklopom, da bo ziher.
lp

[tiger]

**** čez 3 leta ****

Pozdravljeni

Imam dc dc pretvornik (SG3525) iz 24V na 120V. Ko je pretvornik obremenjejn se tranzistorji ne grejejo, ko prtevornik ni obremenjen se izhodni tranzistorji zelo grejejo.
Oziroma, ko je duty cicle 50%v se izhodni tranzistor ne greje, ko je 10% se zelo greje, kaj ni oK?
